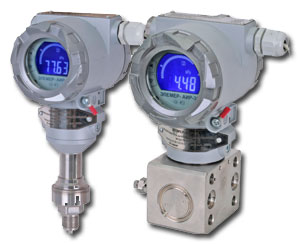

Датчик давления ЭЛЕМЕР АИР-30 (многофункциональный, с релейными выходами, с HART-протоколом)

Датчик давления ЭЛЕМЕР АИР-30 (многофункциональный, с релейными выходами, с HART-протоколом)

Назначение

Преобразователи давлении ЭЛЕМЕР АИР-30 предназначены для непрерывного преобразования значений абсолютного давления, избыточного давления, избыточного давления-разрежения, разности давлений и гидростатического давления (уровня) жидких и газообразных, в том числе агрессивных, сред, газообразного кислорода и кислородосодержащих газовых смесей в унифицированный выходной токовый сигнал и цифровой сигнал на базе НАRT-протокола.

ЭЛЕМЕР АИР-30 имеют встроенные устройства сигнализации и могут применяться как самостоятельные регуляторы в технологических процессах.

Основные характеристики

  • Все виды измеряемых давлений:

    • минимальный диапазон — 0...0,04 кПа;

    • максимальный диапазон — 0...60 МПа;

  • Сенсоры с металлической емкостной ячейкой, изготовленные по технологии ROSEMOUNT® с высокой стабильностью характеристик;

  • Сенсоры с керамической мембраной (Al2O3) с высокой перегрузочной способностью и стойкостью к гидроударам (200...1000%) с высокой химической стойкостью;

  • Диапазон перенастройки — 60:1;

  • Выходные сигналы: 4...20 мА с HART-протоколом, 0...5 мА, 4...20/0...5 мА;

  • Основная приведенная погрешность — до ±0,1%;

  • Встроенный комбинированный цифро-графический ЖК-индикатор с подсветкой;

  • Графическое отображение значения измеряемой величины и уставок на ЖК-индикаторе. Высота цифр индикатора — 14 мм. Дополнительный шкальный индикатор на 39 сегментов;

  • Нормирование верхних и нижних пределов измерений, а также индицируемой величины, осуществляется в Па (Pa), кПа (kPa), МПа (MPa), кгс/см2 (kgf/cm2), кгс/м2 (kgf/m2), мм рт.ст.(mm). Выбор единицы измерения производится с помощью кнопок, расположенных на панели индикатора или на панели внешнего блока управления в режиме меню;

  • 2 оптореле или 2 электромеханические реле (см. "Исполнительные устройства сигнализации");

  • Модульная структура: сенсор и электронный блок;

  • Возможность независимой калибровки сенсора и электронного блока;

  • Высокая ремонтопригодность;

  • В АИР-30 предусмотрена защита от обратной полярности питающего напряжения;

  • Управление датчиком: встроенная клавиатура, HART-модем с ПО и ПК, HART-коммуникатор;

  • Цифровой сигнал может приниматься и обрабатываться любым устройством, поддерживающим HART-протокол. Цифровой выход используется для связи преобразователя с портативным HART-коммуникатором или с персональным компьютером через стандартный последовательный интерфейс и дополнительный HART-модем. При этом могут быть выполнены такие операции, как: настройка преобразователя, выбор его основных параметров, чтение измеряемого давления и др. HART-протокол допускает одновременное наличие в системе двух управляющих устройств: системы управления в виде компьютера с HART-протоколом и портативного HART-коммуникатора. Преобразователь может распознать и выполнить команды каждого из управляющих устройств, имеющих разные адреса и осуществляющих обмен данными в режиме разделения времени канала связи. На индикаторе преобразователя или HART-коммуникаторе в режиме измерения давления отображается значение измеряемого давления в цифровом виде в установленных при настройке единицах измерения;

  • Два меню: меню пользователя и меню администратора. Защита каждого меню паролем от несанкционированного доступа;

  • Вращение корпуса от 0 до 270°;

  • Поворот индикатора на 90°, 180°, 270°;

  • Климатические исполнения — от –50 до +80 °С;

  • Температура измеряемой среды — от –40 до +120 °C;

  • Электромагнитная совместимость (ЭМС) — IV-A (см. раздел "Электромагнитная совместимость (ЭМС)");

  • Степень защиты от пыли и влаги — IP65, IP67;

  • Средний срок службы ЭЛЕМЕР АИР-30 — не менее 12 лет;

  • Средний срок службы ЭЛЕМЕР АИР-30А и ЭЛЕМЕР АИР-30АЕх не менее 15 лет;

  • Средняя наработка на отказ, не менее:

    • 125 000 ч — для ЭЛЕМЕР АИР-30;

    • 150 000 ч — для ЭЛЕМЕР АИР-30А и ЭЛЕМЕР АИР-30АЕх класса безопасности 3НУ;

    • 250 000 ч — для ЭЛЕМЕР АИР-30А и ЭЛЕМЕР АИР-30АЕх класса безопасности 2НУ;

  • В соответствии с ГОСТ 22520-85 ЭЛЕМЕР АИР-30 являются:

    • по числу преобразуемых входных сигналов — одноканальными;

    • по числу выходных унифицированных сигналов — одноканальными;

    • по зависимости выходного сигнала от входного — с линейной зависимостью или с функцией извлечения квадратного корня;

    • в зависимости от возможности перестройки диапазона измерения — многопредельными, перенастраиваемыми.

  • Межповерочный интервал:

    • 3 года — для кода класса точности А01, В02;

    • 5 лет — для кода класса точности С05;

  • Гарантийный срок эксплуатации — 5 лет (7 лет — для приборов в атомном исполнении).

Варианты исполнения

Вариант исполнения

Вид взрывозащиты

Уровень взрывозащиты

Маркировка взрывозащиты

Код при заказе

Общепромышленное*

Атомное повышенной надежности

А

Атомное повышенной надежности, взрывозащищенное

"искробезопасная электрическая цепь"

"ia"

ЕхiaIIСТ6 Х

АEx

Взрывозащищенное

"искробезопасная электрическая цепь"

"ia"

ЕхiaIIСТ6 Х

Ex

Взрывозащищенное

"взрывонепроницаемая оболочка"

"взрывобезопасный"

1ЕxdIICT6 Х

Exd

* — базовое исполнение.

Взрывозащищенные преобразователи АИР-30Ех, АИР-30АЕх соответствуют требованиям ГОСТ Р 51330.0-99, ГОСТ Р 51330.10-99, имеют особовзрывобезопасный уровень взрывозащиты, обеспечиваемый видом взрывозащиты "искробезопасная электрическая цепь" уровня "ia", и маркировку взрывозащиты "ExiaIICT6 X".

Взрывозащищенные преобразователи АИР-30Ех, АИР-30АЕх предназначены для применения во взрывоопасных зонах помещений и наружных установок в соответствии с установленной маркировкой взрывозащиты, требованиями ГОСТ Р 51330.10-99, ГОСТ Р 51330.13-99, главы 7.3 ПУЭ, главы 3.4 ПТЭЭП и других нормативных документов, регламентирующих применение электрооборудования во взрывоопасных зонах, где возможно образование взрывоопасных смесей категории IIС групп Т1—Т6.

Взрывозащищенные преобразователи АИР-30Ехd соответствуют требованиям ГОСТ Р 51330.0-99, ГОСТ Р 51330.1-99, имеют вид взрывозащиты "взрывонепроницаемая оболочка", уровень взрывозащиты "взрывобезопасный" для смесей газов и паров с воздухом категории IIС по ГОСТ Р 51330.11-99, маркировку взрывозащиты 1ЕxdIICT6 Х и могут применяться во взрывоопасных зонах согласно действующим ПУЭ глава 7.3 или ГОСТ Р 51330.9-99, ГОСТ Р 51330.13-99.

Преобразователи АИР-30А, АИР-30АЕх (повышенной надежности) используются в составе систем управления технологическими процессами атомных электростанций (АЭС).

В соответствии с ГОСТ 25804.1-83 преобразователи АИР-30А и АИР-30АЕх:

  • по характеру применения относятся к категории Б — аппаратура непрерывного применения;

  • по числу уровней качества функционирования относятся к виду I — аппаратура, имеющая два уровня качества функционирования — номинальный уровень и отказ;

АИР-30А и АИР-30AEx по условиям эксплуатации на АЭС соответствуют группам размещения 3-6 по ОТТ.08042462, п. 2.

АИР-30А и АИР-30AEx соответствуют виду исполнения УХЛ3.1 (см. "Климатические исполнения") по ГОСТ 15150-69 (для групп размещения 3—5 и для группы размещения 6А — УХЛ4.1) с отличительными воздействующими факторами, приведенными в приложении 2 ОТТ.08042462, но в расширенной области температур окружающего воздуха.

АИР-30А и АИР-30АЕх соответствуют виду климатического исполнения ТВ4.1 (см. "Климатические исполнения") по ГОСТ 15150-69 и в соответствии с R01.KK.0.0.AP.TT.WD001 являются работоспособными при температуре окружающего воздуха от +5 до +50 °С, а также в течение 6 часов при предельных значениях температуры окружающего воздуха от плюс 1 до плюс 60 °С и относительной влажности воздуха до 98 % при температуре 35 °С и более низких температурах без конденсации влаги.

АИР-30А и АИР-30AEx соответствуют 1-й группе безотказности по таблице 2 ОТТ.08042462.

АИР-30А и АИР-30AEx соответствуют 4-й группе по дезактивации по таблице 4 ОТТ.08042462.

АИР-30А и АИР-30AEx соответствуют 1-й группе по назначению по таблице 5 ОТТ.08042462.

По устойчивости к механическим воздействиям при эксплуатации преобразователи АИР-30А и АИР-30АЕх относятся к группе исполнения М6 согласно ГОСТ 17516.1-90.

Преобразователи АИР-30А и АИР-30АЕх относятся к I категории сейсмостойкости по НП-031-01 и к группе Б исполнения 3 по РД 25 818-87.

Преобразователи АИР-30А и АИР-30АЕх являются стойкими, прочными и устойчивыми к воздействию землетрясения с уровнем сейсмичности 8 баллов по шкале MSК-64 над нулевой отметкой свыше 40 м в соответствии с ГОСТ 25804.3-83.

Преобразователи АИР-30А и АИР-30АЕх (повышенной надежности) в соответ- ствии с НП – 001 – 97 (ОПБ – 88/97) относятся к классам безопасности 2, 3:

  • по назначению — к элементам нормальной эксплуатации;

  • по влиянию на безопасность — к элементам, важным для безопасности;

  • по характеру выполняемых функций — к управляющим элементам.

Пример классификационного обозначения — 2НУ или 3НУ.

Варианты исполнения корпуса

Исполнение корпуса

Код при заказе

С кнопками на панели индикатора под крышкой со стеклом*

Р1*

С кнопками на наружном блоке управления

Р2

С кнопками на панели индикатора под крышкой без стекла

Р3

* — базовое исполнение.

Тип встроенного индикатора

Тип индикатора

Код при заказе

Жидкокристаллический негативный с подсветкой
(светлые символы на темном фоне)*

LN*

Жидкокристаллический позитивный с подсветкой
(темные символы на светлом фоне)

* — базовое исполнение.

Три серии ЭЛЕМЕР АИР-30

Код сенсора

Общая характеристика сенсора

Измеряемое давление

Конструктивные особенности сенсора

S1

Тензорезистивный

Все

Сенсор с мембраной из коррозионностойких металлов. Сенсоры преобразователей избыточного и абсолютного давления имеют высокое давление перегрузки, в 2-3 раза превышающее максимальный верхний предел измерения.

S2

Емкостной

Все

Мембрана сенсоров избыточного и абсолютного давления выполнена из керамики и имеет высокую химическую стойкость. Cенсоры избыточного и абсолютного давления имеют давление перегрузки, в 2-3 раза превышающее максимальный верхний предел измерения. Давление перегрузки некоторых моделей достигает 1000 %. Мембрана сенсоров разности давлений (дифференциального давления) выполнена из коррозионностойких металлов.

S3

Тензорезистивные с компенсацией влияния рабочего избыточного давления (дифференциальные)

CD (дифференциальное давление)

Предназначены для измерения разности давлений. Тензорезистивный сенсор имеет цельноблочную конструкцию без уплотнительных колец. Встроенный, дополнительный сенсор избыточного давления позволяет осуществлять компенсацию влияния рабочего избыточного давления на измерение разности давлений.

В зависимости от измеряемого давления преобразователи имеют следующие коды исполнения:

  • А — абсолютное давление;

  • G — избыточное давление;

  • V — избыточное давление-разрежение;

  • D – разность давлений (дифференциальное давление);

  • L – гидростатическое давление (уровень).

Присоединение к процессу и вид измеряемого давления

Код сенсора

Вид измеряемого давления

Абсолютное

Избыточное

Избыточное давление-разрежение

Разость давлений (дифференциальное давление)

Гидростатическое

Т — штуцерное

TA

TG

TV

C — фланцевое

CG

CV

CD

CL

Варианты выходного сигнала

Выходной сигнал

Код при заказе

4...20 мА

42*

0...5 мА или 4...20 мА

05

4...20 мА и HART

42Н

* — базовое исполнение.

Климатические исполнения

Вид

Группа

ГОСТ

Диапазон температуры окружающего воздуха, °C

Код при заказе

C3

12997-84

–20...+70

t2570*

C2

–40...+70

t4070

Д3

–50...+70

t5070

ТВ4.1

15150-69

–50...+70

t5070

УХЛ 3.1

–50...+70

t5070

Примечания:
1. * — базовое исполнение;
2. Жидкокристаллический индикатор (ЖКИ) устойчив к температуре окружающего воздуха от –40 до +70 °С.

Преобразователи АИР-30 по защищенности от воздействия окружающей среды в соответствии с:

  • ГОСТ 15150-69 выполнены в коррозионностойком исполнении Т III;

  • ГОСТ 14254-96 имеют степени защиты от попадания внутрь преобразователей пыли и воды, приведенные, в зависимости от вариантов электрического присоединения измерительных цепей.

Исполнительные устройства сигнализации

АИР-30 (кроме ЭЛЕМЕР АИР-30АEx, ЭЛЕМЕР АИР-30Ex) осуществляют функцию сигнализации и автоматического регулирования контролируемых параметров, с помощью двух типов реле: электромеханических* и оптореле. Для использования электромеханических реле требуется дополнительный источник питания постоянного тока напряжением (24±1,2) В с током нагрузки ≥ 10 мА.

Электромеханические реле каналов сигнализации обеспечивают коммутацию:

  • переменного тока сетевой частоты:

    • при напряжении 250 В до 3 А на активную нагрузку;

    • при напряжении 250 В до 1 А на индуктивную нагрузку (cos(j) ≥ 0,4);

  • постоянного тока:

    • при напряжении 250 В до 0,1 А на активную и индуктивную нагрузки;

    • при напряжении 30 В до 1 А на активную и индуктивную нагрузки.

  • минимальное коммутируемое напряжение — 5 В при токе ≥ 10 мА.

Оптореле каналов сигнализации обеспечивают коммутацию:

  • переменного тока сетевой частоты:

    • до 80 мА, при температуре окружающего воздуха (23±2) °С;

    • до 20 мА, при температуре окружающего воздуха не более +60 °С;

  • постоянного тока:

    • до 160 мА, при температуре окружающего воздуха (23±2) °С;

    • до 40 мА, при температуре окружающего воздуха не более +60 °С.

Ток утечки выключенных оптореле не превышает 1 мкА при максимально допустимом напряжении (постоянном или пиковом переменном), равном 250 В.

Коды исполнительных устройств сигнализации приведены в таблице:

Исполнительное устройство сигнализации

Код при заказе

Оптореле 250 В х 80 мА

RO

Электромеханическое реле 250 В х 3 А

RM

Отсутствует*

* — базовое исполнение.

Взрывозащищенные ЭЛЕМЕР АИР-30АEx, ЭЛЕМЕР АИР-30Ex осуществляют функцию сигнализации и автоматического регулирования контролируемых параметров, только с помощью оптореле.

Для взрывозащищенных ЭЛЕМЕР АИР-30Ex, ЭЛЕМЕР АИР-30AEx оптореле каналов сигнализации обеспечивают коммутацию переменного и постоянного тока:

  • при напряжение U0 ≤ 28 В до 80 мА, при температуре окружающего воздуха (23±2) °С;

  • при напряжение U0 ≤ 28 В до 20 мА, при температуре окружающего воздуха не более 60 °С.
