Датчик давления АИР-10S (малогабаритный, для суровых условий эксплуатации)

Датчик давления АИР-10S (малогабаритный, для суровых условий эксплуатации)

Назначение

Преобразователи давления измерительные АИР-10S предназначены для непрерывного преобразования значений абсолютного давления, избыточного давления, избыточного давления-разрежения и разности давлений жидких и газообразных, в том числе агрессивных, сред в унифицированный выходной токовый сигнал.

АИР-10S используются в системах автоматического контроля, регулирования и управления технологическими процессами.

Основные характеристики

  • 8 диапазонов измерения давления (см. раздел "Диапазоны измерений и метрологические характеристики");

  • Отношение значения максимального верхнего предела к минимальному — 25:1;

  • Основная погрешность — от 0,1 %;

  • Выходные сигналы — 4...20 мА с линейно-возрастающей или линейно-убывающей зависимостью или 4...20 мА с корнеизвлекающей зависимостью выходного сигнала от входной измеряемой величины (давления);

  • В соответствии с ГОСТ 22520-85 АИР-10S являются:

    • по числу преобразуемых входных и выходных сигналов — одноканальными;

    • по зависимости выходного сигнала от входного — с линейной зависимостью или с функцией извлечения квадратного корня;

    • в зависимости от возможности перестройки диапазона измерения — многопредельными, перенастраиваемыми;

  • АИР-10S могут подключаться к компьютеру посредством интерфейса RS-232 для градуировки и конфигурирования. Конфигурирование АИР-10S включает в себя изменение диапазонов измерения на нестандартные, выбор зависимости выходного сигнала от входного (возрастающей с выходным унифицированным сигналом 4...20 мА или убывающей с выходным унифицированным сигналом 20...4 мА), установку числа измерений для усреднения (времени демпфирования);

  • Нормирование верхних и нижних пределов измерений осуществляется в "кПа" ("МПа") или "кгс/см2";

  • По устойчивости к механическим воздействиям при эксплуатации АИР-10S относятся к группе исполнения М6 согласно ГОСТ 17516.1-90;

  • В АИР-10S предусмотрена защита от обратной полярности питающего напряжения;

  • Электромагнитная совместимость (ЭМС) — III-A—IV-A (см. раздел "Электромагнитная совместимость (ЭМС)"):

Измеряемые среды

  • Газ, жидкость, пар в том числе агрессивные среды;

  • Температура измеряемой среды в рабочей полости датчика — от –40 до +120 °С. Для больших температур среды необходимо использовать специальные отводы, соединительные рукава.

Варианты исполнения

Вариант исполнения

Вид взрывозащиты

Уровень взрывозащиты

Маркировка взрывозащиты

Код при заказе

Общепромышленное

Взрывозащищенное

"искробезопасная электрическая цепь"

"особовзрывобезопасный"

ЕхiaIIСТ6 Х

Ex

Взрывозащищенное

"взрывонепроницаемая оболочка"

"взрывобезопасный"

1ЕxdIICT6 Х

Exd

Взрывозащищенные преобразователи АИР-10ЕхS соответствуют требованиям ГОСТ Р 51330.0-99, ГОСТ Р 51330.10-99, имеют особовзрывобезопасный уровень взрывозащиты, обеспечиваемый видом взрывозащиты "искробезопасная электрическая цепь" уровня "ia", и маркировку взрывозащиты "ExiaIICT6 X".

Взрывозащищенные преобразователи АИР-10ЕхS предназначены для применения во взрывоопасных зонах помещений и наружных установок в соответствии с установленной маркировкой взрывозащиты, требованиями главы 7.3 ПУЭ, гл. 3.4 ПТЭЭП и других нормативных документов, регламентирующих применение электрооборудования во взрывоопасных зонах, где возможно образование взрывоопасных смесей категории IIС групп Т1—Т6.

Взрывозащищенные преобразователи АИР-10ЕхdS соответствуют требованиям ГОСТ Р 51330.0-99, ГОСТ Р 51330.1-99, имеют вид взрывозащиты "взрывонепроницаемая оболочка", уровень взрывозащиты "взрывобезопасный" для смесей газов и паров с воздухом категории IIС по ГОСТ Р 51330.11-99, маркировку взрывозащиты "1ЕxdIICT6 Х" и могут применяться во взрывоопасных зонах согласно действующим ПУЭ глава 7.3 или ГОСТ Р 51330.9-99, ГОСТ Р 51330.13-99.

Выходной сигнал

Выходной сигнал

Зависимость выходного сигнала от входного

Код при заказе

4...20 мА

линейно-возрастающая

42

20...4 мА

линейно-убывающая

24

4...20 мА

корнеизвлекающая

42v

Климатические исполнения

Вид

Группа

ГОСТ

Диапазон температуры окружающего воздуха при эксплуатации, °С

Код при заказе

C2

12997-84

–40...+70

t4070

–55...+70

t5570*

C3

–10...+70

t1070

–25...+70

t2570

–10...+60

t1060

–25...+60

t2560

C2

15150-69

–25...+80

t2580

–25...+70

t2570

* — по заказу.

Устойчивость к механическим воздействиям

По устойчивости к механическим воздействиям при эксплуатации АИР-10S относятся к группе исполнения М6 согласно ГОСТ 17516.1-90.

АИР-10S устойчивы к воздействию синусоидальных вибраций высокой частоты (с частотой перехода от 57 до 62 Гц) со следующими параметрами:

  • частота — (5...80) Гц;

  • амплитуда смещения для частоты ниже частоты перехода — 0,15 мм;

  • амплитуда ускорения для частоты выше частоты перехода — 19,6 м/с2.

Предел допускаемой дополнительной погрешности АИР-10S во время воздействия вибрации не превышает предела допускаемой основной погрешности.

Защищенность от воздействия окружающей среды

АИР-10S по защищенности от воздействия окружающей среды в соответствии с:

  • ГОСТ 15150-69 выполнены в коррозионностойком исполнении ТIII;

  • ГОСТ 14254-96 имеют степень защиты от попадания внутрь преобразователей пыли и воды IP67;

Электропитание и энергопотребление

  • Питание АИР-10S осуществляется от источников постоянного тока напряжением от 9 до 36 В при номинальном значении (24±0,48) В или (36±0,72) В. Время установления номинального выходного напряжения источников питания не должно превышать 2 с;

  • Мощность, потребляемая АИР-10S, не превышает 0,6 Вт для напряжения питания 24 В и 1 Вт для напряжения питания 36 В;

  • Нагрузочные сопротивления не должны превышать 620 Ом при напряжении питания 24 В и 1100 Ом при напряжении питания 36 В.

Обеспечение взрывозащищенности АИР-10ЕхS, питание АИР-10ЕхS

Питание взрывозащищенных преобразователей АИР-10ЕхS должно осуществляться от искробезопасных источников постоянного тока напряжением 24 В c уровнем взрывозащиты "особовзрывобезопасный".

В цепи питания стоит токоограничивающий резистор и диод защиты от смены полярности.

Знак "Х", следующий за маркировкой взрывозащиты, означает, что при эксплуатации преобразователей давления АИР-10ЕхS необходимо соблюдать следующие требования:

  • преобразователи давления АИР-10ЕхS должны эксплуатироваться с источниками питания и регистрирующей аппаратурой, имеющими искробезопасную электрическую цепь уровня "ia";

  • при эксплуатации необходимо принимать меры защиты от превышения температуры элементов преобразователей давления АИР-10ЕхS вследствие нагрева от измеряемой среды выше значения, допустимого для температурного класса Т6.

Выходные цепи взрывозащищенных преобразователей АИР-10ЕхS рассчитаны на подключение к искробезопасным сигнальным цепям с унифицированным сигналом постоянного тока 4...20 или 20...4 мА.

Мощность, потребляемая взрывозащищенными преобразователями АИР-10ЕхS, не превышает 0,6 Вт.

Максимальный входной ток не должен превышать 120&nbs;мА, максимальное входное напряжение не должно превышать 24 В, максимальные внутренние емкость и индуктивность не превышают 0,1 мкФ и 0,2 мГн соответственно.

Суммарные емкость и индуктивность взрывозащищенного преобразователя, кабельной линии связи и блока питания не должны превышать максимальных значений для взрывоопасных смесей категории IIС согласно ГОСТ Р 51330.10-9.

Изоляция между искробезопасной цепью и корпусом или заземленными частями взрывозащищенного преобразователя выдерживает испытательное напряжение (эффективное) переменного тока не менее 500 В.

Искробезопасные цепи взрывозащищенных преобразователей АИР-10ЕхS заключены в защитную оболочку степени IP67 согласно ГОСТ 14254-96.

Корпус взрывозащищенных преобразователей АИР-10ЕхS обеспечивает фрикционную искробезопасность и исключает опасность воспламенения от электростатических зарядов согласно ГОСТ Р 51330.0-99.

Обеспечение взрывозащищенности АИР-10ЕхdS

Взрывозащита преобразователей АИР-10ЕхdS обеспечивается видом взрывозащиты "взрывонепроницаемая оболочка" по ГОСТ Р 51330.1-99 и достигается заключением электрических цепей АИР-10ЕхdS во взрывонепроницаемую оболочку, которая выдерживает давление взрыва и исключает передачу взрыва в окружающую взрывоопасную среду. Прочность оболочки проверяется испытаниями по ГОСТ Р 51330.0-99 и ГОСТ Р 51330.1-99. При этом каждая оболочка подвергается испытаниям гидравлическим давлением 1,5 МПа в течение времени, достаточного для осмотра, но не менее (10+2) с. АИР-10ЕхdS не имеют элементов, искрящих или подверженных нагреву свыше 80 °С (для температурного класса Т6).

Средства взрывозащиты сопряжения обеспечивают взрывозащиту вида "взрывонепроницаемая оболочка". Данные сопряжения обозначены словом "Взрыв" с указанием допускаемых по ГОСТ Р 51330.1-99 параметров взрывозащиты: минимальной осевой длины резьбы, шага резьбы, числа полных непрерывных неповреждаемых ниток (не менее 5) в зацеплении взрывонепроницаемого резьбового соединения. Все винты стопорят составом, обладающим термической стабильностью.

Взрывозащитные поверхности оболочки АИР-10ЕхdS защищены от коррозии:

  • лакокрасочным покрытием наружных поверхностей корпуса и крышки;

  • нанесением на поверхности смазки ЦИАТИМ-221 по ГОСТ 9433-80 и герметиками.

Температура поверхности оболочки не превышает допустимого значения по ГОСТ Р 51330.0-99 для оборудования температурного класса Т6 при любом допустимом режиме работы АИР-10ЕхdS.

Все винты, болты и гайки, крепящие детали оболочки, а также токоведущие и заземляющие зажимы, штуцера кабельных вводов предохранены от самоотвинчивания посредством стопорения составом, обладающим термической стабильностью. Для предохранения от самоотвинчивания соединения крышки АИР-10ЕхdS с корпусом применено стопорное устройство (скоба). Скоба закрепляется с помощью винтов к корпусу, при этом ее лапки охватывают обе крышки корпуса и фиксируют их от самоотвинчивания. Винты, крепящие стопорную скобу, фиксирующие планки, зажим стопорить составом, обладающим термической стабильность, после настройки и монтажа на месте эксплуатации.

Присоединение к процессу (резьбы штуцера), кроме ДД

Резьба

Код при заказе

М20 х 1,5

М20

М12 х 1,5

М12

М10 х 1

М10

G1/2"

G2

G1/4"

G4

Исполнение моделей АИР-10S по материалам

Код исполнения

Исполнение по материалам

мембраны

штуцера или фланцев

уплотнительных колец (х)

12х

нержавеющая сталь 316L

12Х18Н10Т

х = V, E, P

13х

керамика Al2О3

Уплотнительные кольца

Материал

Применение

Температура среды, °С

Обозначения в исполнении (х)

витон (FKM)

нефтепродукты, кислоты

–30...+125

V

буна (EPDM)

аммиак

–40...+125

Е

фторопласт (PTFE)

все среды

Р

Исполнение по материалам для разных моделей

Модель

Исполнение

Базовое исполнение

11х0, 13х0

12х

12V

1хх5 и 1хх2

13х

13V

14х7, 14х8

12V, 12E

12V

Конфигурирование (настройка) АИР-10S

Доступ к органам управления и присоединения осуществляется посредством снятия верхней крышки датчика давления. Крышка датчиков АИР-10ExdS снимается (откручивается) при помощи специального приспособления (входит в комплект поставки датчика).

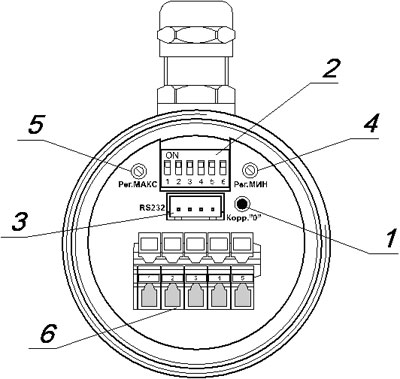

Под верхней крышкой АИР-10S расположены:

  • 1 — кнопка подстройки "нуля" "Корр. "0";

  • 2 — блок переключателей для задания конфигурации;

  • 3 — вилка для подключения к интерфейсу RS-232;

  • 4 — винт подстройки нижнего предела выходного сигнала "Рег. МИН";

  • 5 — винт подстройки верхнего предела выходного сигнала "Рег. МАКС";

  • 6 — колодка для внешних подключений.

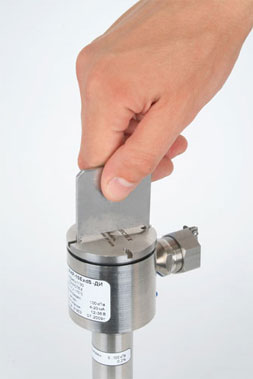

Снятие (откручивание) крышки датчика давлени АИР-10ExdS

Подстройка "нуля" в АИР-10S может осуществляться тремя способами:

  • с помощью кнопки (1) — отвернуть крышку АИР-10S и при нулевом давлении на входе нажать кнопку "Корр. "0";

  • с помощью геркона (устанавливается по заказу для АИР-10S-ДИ, АИР-10S-ДИВ и АИР-10S-ДД), расположенного в непосредственной близости от стенки корпуса прибора — при нулевом давлении на входе поднести магнитный брелок к стенке корпуса в зоне расположения геркона, указанной на наклейке на корпусе прибора (функция установки "нуля" брелоком может быть отключена);

  • с помощью винта подстройки нижнего предела выходного сигнала "Рег. МИН" (4).

В АИР-10S предусмотрена блокировка подстройки "нуля" в случае, если значения измеряемого давления превышают значения dР, указанные в таблице ниже, в процентах к верхнему пределу (диапазону) измерений РB.

РB

dР, %

0,25 х PBMAX < PB ≤ PBMAX

±5

0,1 х PBMAX < PB ≤ 0,25 х PBMAX

±10

0,04 х PBMAX < PB ≤ 0,1 х PBMAX

±25

0 < PB ≤ 0,04 х PBMAX

±50

PBMAX — максимальный верхний предел (диапазон) измерений.

Функции блока переключателей (2) следующие:

  • переключатели 1...3 — выбор диапазона измерений;

  • переключатель 4 — изменение единиц измерений;

  • переключатель 5 — выбор вида зависимости выходного сигнала от входного (линейная или корнеизвлекающая);

  • переключатель 6 — включение/отключение функции обнуления с помощью геркона.

Выбор верхнего предела (диапазона) измерений осуществляется переключателями 1...3 в соответствии с таблицей:

Условное обозначение верхнего предела (диапазона измерений)

Номер переключателя

1

2

3

1

ON

ON

ON

2

ON

ON

3

ON

ON

4

ON

5

ON

ON

6

ON

7

ON

8

"ON" означает включенное (верхнее) положение переключателя, "—" — выключенное (нижнее) положение. Значения верхних пределов (диапазонов измерений) соответствуют стандартному ряду по ГОСТ 22520-85 для конкретной модели АИР-10S от максимального верхнего предела (диапазона измерений) 1 до минимального верхнего предела (диапазона измерений) 8 (см. "Диапазоны измерений и метрологические характеристики"). Заводская установка диапазона указана в паспорте АИР-10S и на табличке с маркировкой.

Выбор системы единиц измерений осуществляется переключателем 4. При верхнем положении ("ON") переключателя АИР-10S работает в единицах "МПа" ("кПа"), при нижнем — в "кгс/см2". При переходе от "МПа" ("кПа") к "кгс/см2" пределы измерения пересчитываются с коэффициентом 10 (0,01). Например, диапазон "0...1 МПа" изменяется на диапазон "0...10 кгс/см2", а диапазон "0...100 кПа" изменяется на диапазон "0...1 кгс/см2". Значение выходного сигнала (мА) при этом изменяется. Заводская установка единицы измерений указана в паспорте АИР-10S и на табличке с маркировкой.

Выбор вида зависимости выходного сигнала от входного осуществляется переключателем 5. При верхнем положении ("ON") переключателя АИР-10S имеет линейную зависимость, а при нижнем — корнеизвлекающую. Заводская установка вида зависимости — линейная.

Переключатель 6 включает/отключает функцию обнуления с помощью геркона. При верхнем положении ("ON") переключателя геркон дублирует кнопку подстройки "нуля", при нижнем — геркон отключается. Заводская установка переключателя 6 — "ON".

Подключение АИР-10S к компьютеру производится специальным интерфейсным кабелем с оптоэлектронной развязкой. Вилка (3) служит для подсоединения кабеля. Подключение взрывозащищенных преобразовате-лей АИР-10ЕхS к компьютеру производится вне взрывоопасной зоны.

Подстройка нижнего предела выходного сигнала 4...20 мА АИР-10S осуществляется вращением винта "Рег. МИН" (4) многооборотного подстроечного резистора в интервале ±2 % от диапазона измерений при нижнем значении диапазона измеряемого давления.

Подстройка верхнего предела выходного сигнала 4...20 мА АИР-10S осуществляется вращением винта "Рег. МАКС" (5) многооборотного подстроечного резистора в интервале ±2 % от диапазона измерений при верхнем значении диапазона измеряемого давления.

Гарантийный срок эксплуатации

5 лет.
