33а605р (АКС 98007) Задвижка шланговая полнопроходная / Фильтры и запорная арматура / Каталог продукции

Задвижка шланговая полнопроходная 33а605р (АКС 98007) с пневмоприводом

Применяется для: нефтепродуктов, растворов кислот и щелочей, агрессивной абразивной пульпы с крупностью частиц твердых включений до 3-х мм, цемента, комбикорма, жидкие среды для систем водоснабжения, канализации и сточных вод. Таблица применяемости патрубков из эластомеров различных марок на рабочих средах приведена  ниже

  • Материал основных деталей: алюминиевый сплав АЛ2, сталь 20Х13, 14Х17Н2;

  • Присоединение к трубопроводу: фланцевое по ГОСТ 12820-80 или ГОСТ 12821-80 на Ру10, присоединительные размеры фланцев по ГОСТ 12815-80 исп.1;

  • Установочное положение клапана на трубопроводе: любое;

  • Уплотнение в затворе: патрубок из эластомеров различных марок;

  • Направление подачи рабочей среды: любое

  • Герметичность в затворе: по классу А ГОСТ 9544-05

  • Управление задвижкой:

-  с использованием пневмопривода (давление управляющего воздуха пневмопривода 0,63 Мпа. Пневмопривод может быть снабжен ручным дублером).

Тип и характеристика арматуры

Условное

обозначение

чертежей

Таблица фигура, т/ф

Условный проход, DN, мм

Давление

рабочее, PN, МПа

(кгс/см²)

Температура рабочей среды, t, ºС

Материал

основных

деталей

АКС98007-10

33а605р

50 – 200

1,0 (10)

70

АЛ2

20Х13 14Х17Н2

-11

33а605р1

110

-12

33а605р2

60

-13

33а605р3

90

-14

33а605р4

50

-15

33а605р5

120

-16

33а605р6

70

-17

33а605р7

1,6 (16)

100

-18

33а605р8

150

-19

33а605р9

120

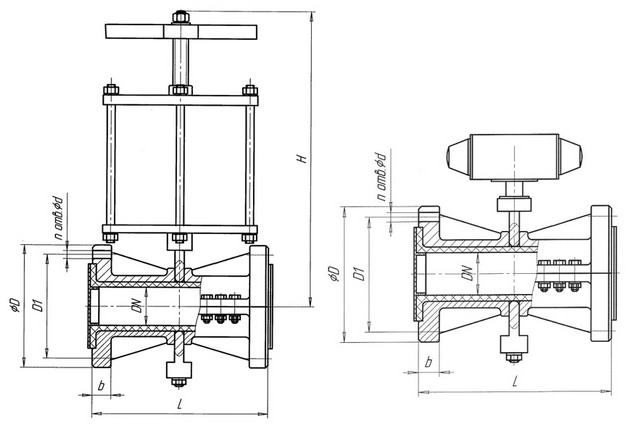

Задвижка шланговая полнопроходная 33а605р (АКС 98007) с пневмоприводом

DN, мм

L, мм

Н, мм

D, мм

D1, мм

b, мм

n, мм

d, мм

Масса, кг,

не более

50

230

395

160

125

172

4

18

24,6

80

310

440

195

160

222

4

18

30,6

100

350

560

215

180

256

8

18

39,6

150

480



280

240

366

8

22

90

200

600



335

295

460

8

22

130

Изготовление по ТУ 3742-007-94587313-2006

Таблица рабочих сред по исполнениям шланговых задвижек АКС 98007

Исполнения:

Рабочие среды:

00

10

20

Слабые растворы кислот и щелочей до 20%, кроме уксусной и азотной кислот. Жидкий комбикорм.

01

11

21

Серная кислота - от 10 до 24%.

Двуокись титана – от 50 до 300 г/л.

Агрессивная, абразивная пульпа – РН от 1 до 11; крупность частиц твердых включений до 3 мм, концентрация щелочей и минеральных кислот, кроме азотной и фтористоводородной кислот, в растворе – до 30%.

Агрессивно-щелочные и абразивные пульпы с содержанием окиси натрия или калия – до 300 г/л.

Твердые взвешенные частицы (сода, нефелин, боксит, известняк, сульфат, красный шлам, алюмосиликаты натрия и калия, гидроокись алюминия, спек, кварц, алунит) размером - до 2 мм, содержание –  до 1000 г/л

02

12

22

Серная кислота – до 20%.

Соляная кислота – до 15%.

Азотная кислота – до 5%.

Гидроокись натрия или калия – до 20%.

03

13

23

Слабые растворы кислот и щелочей – до 20%.

Минеральные масла и нефтепродукты.

04

14

24

Слабые растворы кислот и щелочей до 20%, кроме уксусной и азотной кислот.

05

15

25

Слабые растворы кислот и щелочей – до 20%.

Минеральные масла и нефтепродукты.

07

17

27

Растворы кислот и щелочей до 20%

08

18

28

Минеральные масла и нефтепродукты.

09

19

29

Абразивные агрессивные пульпы, твердые взвешенные частицы, цемент
