Клапан обратный подъемный подпружиненный 16с81п, 16нж81п, 16с81нж, 16нж81нж (АКС 41001) PN 1,6 МПа

Клапан обратный подъемный подпружиненный

16с81п, 16нж81п, 16с81нж, 16нж81нж (АКС 41001) PN 1,6 МПа


  • Рабочая среда: жидкие и газообразные среды, по отношению к которым материалы коррозионностойки.

  • Присоединение к трубопроводу:

фланцевое (исп. 16с81п, 16нж81п, 16нж81п2, 16с81нж, 16нж81нж, 16нж81нж2),

с ответными фланцами(исп. 16с81п1, 16нж81п1, 16нж81п3, 16с81нж1, 16нж81нж1, 16нж81нж3)

  • Присоединительные размеры и уплотнительные поверхности фланцев по ГОСТ 12815-80 исп.1(по требованию возможно изготовление фланцев ГОСТ 12815-80 исп.3, 5, 9).

            Ответные фланцы по ГОСТ 12821-80 с присоединительными размерами и уплотнительными  поверхностями фланцев по ГОСТ 12815-80 исп.1(исп.2;исп.4; исп.8).

  • Установочное положение клапана на трубопроводе: любое;

  • Уплотнение в затворе: металл - фторопласт, металл-металл;

  • Управление клапаном: потоком рабочей среды;

  • Условия эксплуатации: Температура окружающей среды (воздух) для исполнений: из ст. 12Х18Н9Т, 10Х17Н13М3Т: от -40оС до +45оС, из ст. 20: -30оС до +40оС, относительная влажность при температуре 20оС – не более 80%;



    ПАРАМЕТРЫ ПРИМЕНЕНИЯ:

Давление рабочей среды - 1,6 МПа. (16 кгс/см2)

Температура рабочей среды: металл-фторопласт -  до + 200оС

металл-металл - до + 350 оС



Тип и характеристика арматуры

Условное обозначение чертежей

обозначение

чертежей

Таблица фигура, т/ф

Условный проход, DN, мм

Давление рабочее, PN, МПа (кгс/см²)

Температура рабочей среды, t, ºС

Материал основных деталей

АКС41001

16с81п

25 - 150

1,6 (16)

до 200

Сталь 20

-01

16с81п1

-02

16нж81п

12Х18Н9Т

-03

16нж81п1

-04

16нж81п2

10Х17Н13М3Т

-05

16нж81п3

-06

16с81нж

до 350

Сталь 20

-07

16с81нж1

-08

16нж81нж

12Х18Н9Т

-09

16нж81нж1

-10

16нж81нж2

10Х17Н13М3Т

-11

16нж81нж3

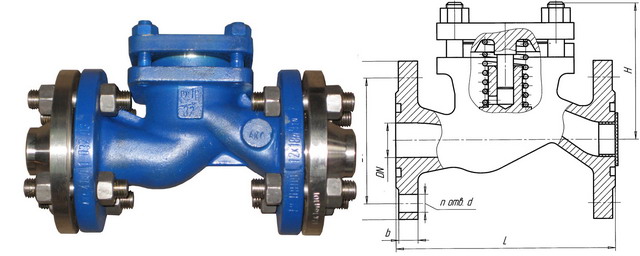

 Чертежи и размеры:

Клапан обратный подъемный подпружиненный 16с81п, 16нж81п, 16с81нж, 16нж81нж (АКС 41001) PN 1,6 МПа



DN, мм

L, мм

Н, мм

D, мм

D1, мм

n, мм

d, мм

b, мм

Масса с А, кг, не более

Масса с Б, кг, не более

25

160

110

115

85

4

14

14

7

10

32

180

110

135

100

4

18

16

8,5

13

40

200

110

145

110

4

18

16

11

16

50

230

110

160

125

4

18

17

12,6

18,6

65

290

130

180

145

4

18

17

20

28

80

310

140

195

160

4

18

17

28

38

100

350

190

215

180

8

18

17

35,5

48

150

480

215

280

240

8

22

21

78

99

Примечание:

А – присоединение фланцевое

Б - присоединение фланцевое, с ответными фланцами

Изготовление по ТУ 3742-006-94587313-2006
