Клапан запорный сальниковый 15нж81п, 15нж81нж (АКС 21543) PN 1,6 МПа

Клапан запорный сальниковый

15нж81п, 15нж81нж  (АКС 21543) PN 1,6 МПа


  • Рабочая среда: жидкие и газообразные среды, по отношению к которым материалы коррозионностойки.

  • Присоединение к трубопроводу:

под приварку (исп.15нж81п, 15нж81нж),

штуцерно-торцевое (исп.15нж81п1, 15нж81нж1),

штуцерно-торцевое с ответными деталями (исп.15нж81п2, 15нж81нж2);

  • Установочное положение клапана на трубопроводе: любое

  • Уплотнение в затворе: металл-металл, металл-фторопласт

  • Направление подачи рабочей среды: на и под золотник.

  • Герметичность в затворе по классу А ГОСТ 9544-05.

  • Управление клапаном: ручное.

  • Условия эксплуатации: Температура окружающей среды (воздух)  :от -40оС до +45оС, влажность при температуре 20оС – не более 80%;

ПАРАМЕТРЫ ПРИМЕНЕНИЯ:

Давление рабочей среды: до 1,6 МПа.

 Температура рабочей среды:

для уплотнения металл-металл до +350оС

для уплотнения металл-фторопласт до +200оС

Тип и характеристика арматуры

Условное
обозначение

чертежей

Таблица фигура, т/ф

Условный проход, DN, мм

Давление

рабочее, PN, МПа

(кгс/см²)

Температура рабочей среды, t, ºС

Материал

основных

деталей

Присоеди-

нение к

трубо-

проводу

Способ управления.

Крутящий момент  Мкр, Нм (кгсм)

Масса, кг,

не более

АКС21543-006

15нж81п

6

1,6 (16)

До 200

08Х18Н10Т

А

Ручное

10 (1,0)

0,65

-1

15нж81п1

Б

0,75

-2

15нж81п2

В

0,9

АКС21543-010

15нж81нж

10

1,6 (16)

До 350

А

Ручное

10 (1,0)

0,65

-1

15нж81нж1

Б

0,75

-2

15нж81нж2

В

0,9

Примечание:

А - под приварку

Б - штуцерно-торцевое

В - штуцерно-торцевое с ответными деталями

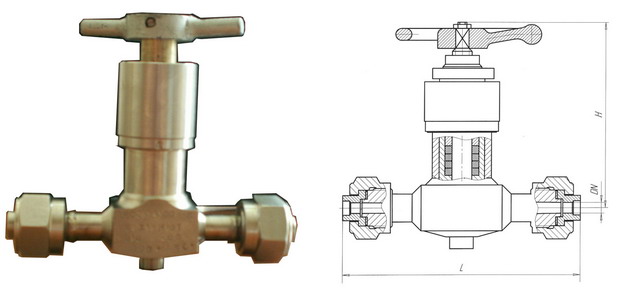

Клапан запорный сальниковый 15нж81п, 15нж81нж (АКС 21543) PN 1,6 МПа

DN, мм

L, мм

Н, мм

Под приварку

Штуцерно-торцевое

Штуцерно-торцевое с ответными деталями

6

80

104

126

97

10

80

104

126

97

Изготовление по ТУ 3742-008-94587313-2006
