Клапан запорный сильфонный 15нж40п, 15с40п (АКС 26102) PN 4,0 МПа

Клапан запорный сильфонный

15нж40п, 15с40п (АКС 26102) PN 4,0 МПа


  • Рабочая среда: хладоны с содержанием масел и другие жидкие и газообразные среды, по отношению к которым материалы коррозионностойки.

  • Присоединение к трубопроводу:

фланцевое (исп 15с40п, 15нж40п, 15нж40п2),

 в комплекте с ответными фланцами (исп 15с40п1, 15нж40п1, 15нж40п3).

Присоединительные размеры и уплотнительные поверхности фланцев по ГОСТ 12815-80 исп.9 ряд 2.Ответные фланцы по ГОСТ 12821-80 с присоединительными размерами и уплотнительными поверхностями фланцев по ГОСТ 12815-80 исп.8 ряд2

  • Установочное положение клапана на трубопроводе: любое;

  • Уплотнение в затворе: металл-фторопласт;

  • Направление подачи рабочей среды: под золотник.

  • Герметичность в затворе: по классу А ГОСТ  9544-05.

  • Управление клапаном: ручное.

  • Условия эксплуатации: Температура окружающей среды (воздух) для исполнений: из ст. 12Х18Н9Т, 10Х17Н13М3Т: от -40оС до +45оС, из ст. 20: -30оС до +40оС, относительная влажность при температуре 20оС – не более 80%;

ПАРАМЕТРЫ ПРИМЕНЕНИЯ:

Давление рабочей среды - 4,0 МПа (40 кгс/см2)

Температура  рабочей среды: от -400 до +200 °С

Тип и характеристика арматуры

Условное

обозначение

чертежей

Таблица фигура, т/ф

Условный проход, DN, мм

Давление

рабочее, PN, МПа

(кгс/см²)

Температура рабочей среды, t, ºС

Материал

основных

деталей

АКС26102-025

15с40п

25-150

4,0 (40)

200

Сталь 20

-1

15с40п1

Сталь 20Л

-2

15нж40п

12Х18Н9Т

-3

15нж40п1

12Х18Н9ТЛ

-4

15нж40п2

10Х17Н13М3Т

-5

15нж40п3

10Х17Н13М3ТЛ

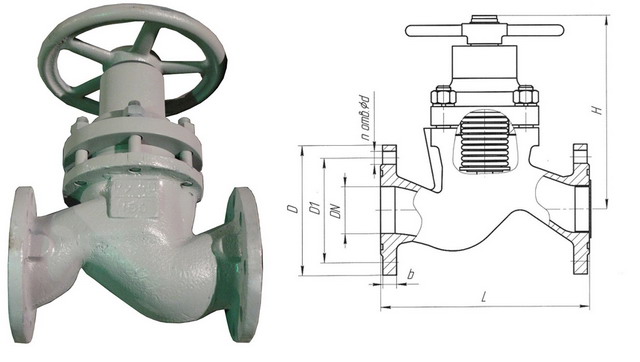

Клапан запорный сильфонный 15нж40п, 15с40п (АКС 26102) PN 4,0 МПа

DN, мм

L, мм

Н, мм

D, мм

D1, мм

n, мм

d, мм

b, мм

Масса с А, кг,

не более

Масса с Б, кг,

не более

25

160

210

115

85

4

14

14

9

12,2

32

180

210

135

100

4

18

14

11

16,3

40

200

270

145

110

4

18

16

17,2

24,1

50

230

270

160

125

4

18

17

17,7

24,6

65

290

270

180

145

8

18

19

30

37,1

80

310

335

195

160

8

18

19

46

59

100

350

395

230

190

8

22

19

58,5

79,6

125

400

414

270

220

8

26

19

84

115

150

480

435

300

250

8

27

21

112

148

Примечание:

А – присоединение фланцевое;

Б - присоединение фланцевое, с ответными фланцами.

Изготовление по ТУ 3742-005-94587313-2006
