Клапан запорно-регулирующий сильфонный 13нж27бк, 13с27бк (АКС 27001) PN 4,0 МПа

Клапан запорно-регулирующий сильфонный

13нж27бк, 13с27бк (АКС 27001) PN 4,0 МПа


  • Рабочая среда:  жидкие и газообразные среды, по отношению к которым материалы коррозионностойки.

  • Присоединение к трубопроводу:

фланцевое (исп 13с27бк, 13нж27бк),

в комплекте с ответными фланцами ( исп 13с27бк1, 13нж27бк1).

Присоединительные размеры и уплотнительные поверхности фланцев по ГОСТ 12815-80 исп.9 ряд 2.Ответные фланцы по ГОСТ 12821-80 с присоединительными размерами и  уплотнительными поверхностями фланцев по ГОСТ 12815-80 исп.8 ряд2

  • Установочное положение клапана на трубопроводе: любое;

  • Уплотнение в затворе: металл-металл;

  • Направление подачи рабочей среды: на и под золотник.

  • Управление клапаном: ручное.

  • Условия эксплуатации: Температура окружающей среды (воздух) для исполнений: из ст. 12Х18Н9Т: от -40оС до +45оС, из ст. 20: -30оС до +40оС, относительная влажность при температуре 20оС – не более 80%;

ПАРАМЕТРЫ ПРИМЕНЕНИЯ:

Давление рабочей среды - 4,0 МПа (40 кгс/см2)

Температура  рабочей среды: от -400 до +200 °С

Тип и характеристика арматуры

Условное

обозначение

чертежей

Таблица фигура, т/ф

Условный проход, DN, мм

Давление

рабочее, PN, МПа

(кгс/см²)

Температура рабочей среды, t, ºС

Материал

основных

деталей

АКС27001

13с27бк

25-80

4,0 (40)

От -40

до +200

Сталь 20

-1

13с27бк1

Сталь 20Л

-2

13нж27бк

12Х18Н9Т

-3

13нж27бк1

12Х18Н9ТЛ

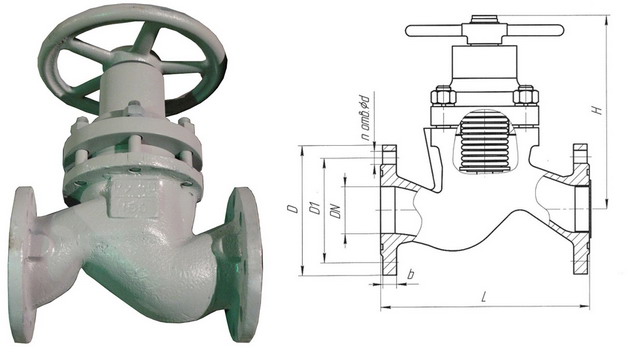

Чертежи и размеры:

Клапан запорно-регулирующий сильфонный 13нж27бк, 13с27бк (АКС 27001) PN 4,0 МПа

DN, мм

L, мм

Н, мм

D, мм

D1, мм

D2, мм

D3, мм

D4, мм

n, мм

d, мм

b, мм

Масса с А, кг,

не более

Масса с Б, кг,

не более

25

160

275

115

85

58

42

220

4

14

14

9

12,2

32

180

275

135

100

66

50

220

4

18

14

11

16,3

40

200

300

145

110

76

60

220

4

18

16

17,2

24,1

50

230

300

160

125

88

72

220

4

18

17

17,7

24,6

80

310

500

195

160

121

105

320

8

18

19

46

59


Примечание:

А – присоединение фланцевое

Б - присоединение фланцевое, с ответными фланцами

Изготовление по ТУ 3742-005-94587313-2006
