Термопреобразователи
ТХА/ТХК-1192, ТХК-1192А,
ТХА-1192Т, ТХА-1192Т1, ТХА-1192Т2
ТХА/ТХК-1392, ТХА/ТХК-1392А
ТХА/ТХК-1392-01, ТХК-1392-01А
Измеряемые среды
Газообразные и жидкие, химически неагрессивные и агрессивные среды, не
взаимодействующие с материалом термоэлектродов и не разрушающие материал
защитной арматуры.
Диапазоны измерения:
для ТХК -40...+600°С (t ном.=+450°С),
для ТХА -40...+800°С (t ном.=+600°С),
для ТХА-1192Т -40...+1000°С (t ном.=+750°С),
для ТХА-1192Т1 -40...+1000°С (t ном.=+750°С),
для ТХА-1192Т2 -40...+900°С (t ном.=+750°С).
Номинальные статические характеристики
для ТХА - К, для ТХК - L (по ГОСТ Р 8.585).
Класс допуска
Чувствительного элемента - 2 (по ГОСТ 6616).
Основная погрешность измерения
для К ±3.25°С,от -40 до 300°С;±0.01 t(*), от 300 до 1000°С.
для L ±3.25°С, от -40 до 300°С; ±0.0087 t (*), от 300 до 600°С.
t (*) - значение измеряемой температуры.
Устойчивость к внешним воздействиям
По устойчивости к механическим воздействиям: вибропрочное группа N2 по ГОСТ
12997.
По устойчивости к температуре и относительной влажности окружающего воздуха: С4
по ГОСТ 12997 (для обыкновенного и экспортного исполнения), Т3 по ГОСТ 15150
(для тропического исполнения).
Ресурс , часов (при t изм.=t ном.), - не менее 10000 ч.
|
Тип и исполнение датчиков
|
Конструктивные особенности
|
Показатель тепловой
инерции, с, не более |
Длина монтажной
части L, (длина l), мм |
Масса, кг
|

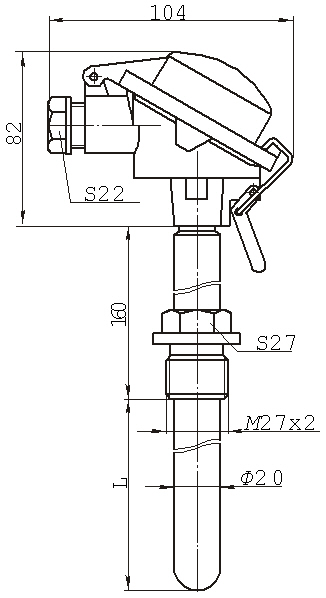

ТХА/ТХК-1192
|
Защитная арматура - со штуцером М27х2, материал -
сталь 12Х18Н10Т 20 мм, материал головки- алюминиевый сплав.
Термоэлектроды ?3.2 мм. Рабочий спай изолирован. Условное давление
измеряемой среды Ру=6.3 МПа. |
180 |
160, 200, 320, 400, 800, 1250
|
1.11-2.5 |
| ТХК-1192А |
То же, что ТХК-1192, но материал защитной
арматуры - сталь 08Х13. |
| ТХА-1192Т |
То же, что ТХА-1192, но для измерения высоких (до
10000С) температур -материал защитной арматуры - сталь 15Х25Т.
|
| ТХА-1192Т1 |
То же, что ТХА-1192Т, но материал защитной
арматуры - сталь 10•23•18. |
ТХА-1192Т2
|
То же, что ТХА-1192•, но материал защитной
арматуры - сталь 08Х20Н14С2. |

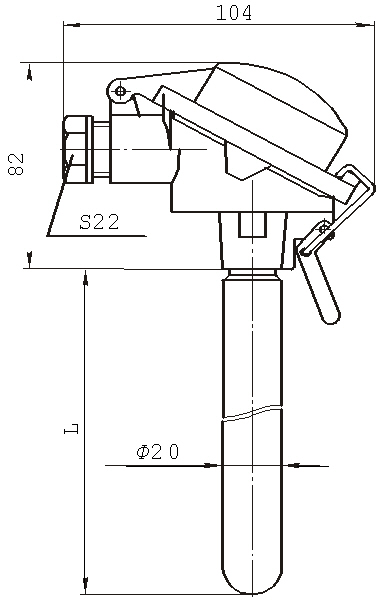

| ТХА/ТХК-1392 |
Защитная арматура - без штуцера, материал -сталь
12Х18Н10Т 20 мм, материал головки -алюминиевый сплав.Термоэлектроды?1.2
мм. Рабочий спай изолирован. Условное давление измеряемой среды Ру=0.4
МПа.Конструкция арматуры аналогична ТХА/ТХК-0192, но двойные - два
чувствительных элемента (ЧЭ). |
180 |
400, 500, 800, 1000, 1250, 1600, 2000, 2500, 3150
|
0.76-4.02 |
| ТХК-1392А |
То же, что ТХК-1392, но материал защитной
арматуры - сталь 08Х13. |
500, 800, 1000, 1250, 1600, 2000, 2500, 3150
|
0.87-4.02 |

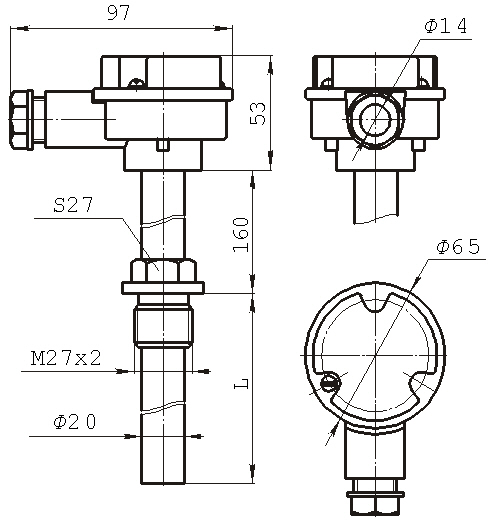

| ТХА/ТХК-1392 -01 |
Защитная арматура - со штуцером М27х2, материал -
сталь 12Х18Н10Т 20 мм, материал головки- алюминиевый
сплав.Термоэлектроды O1.2 мм. Рабочий спай изолирован. Условное давление
измеряемой среды Ру=6.3 МПа.Конструкция арматуры аналогична ТХА/
ТХК-0192, но двойные - два чувствительных элемента (ЧЭ).
|
180 |
160, 200, 320, 400, 800, 1250
|
0.9-2.2 |
| ТХК-1392-01А |
То же, что ТХК-1392-01, но материал защитной
арматуры - сталь 08Х13. |
|
