Фильтры сетчатые ФС, ФСМ

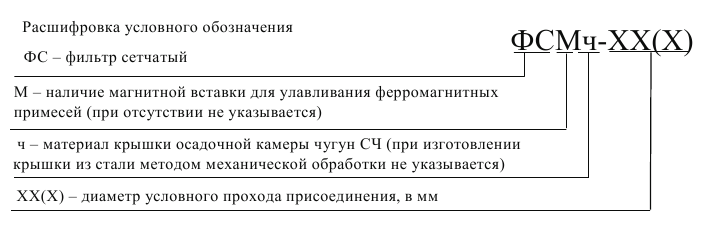

Фильтр сетчатый с магнитной вставкой ФСМ предназначен для улавливания стойких механических примесей (в том числе ферромагнетиков) в холодной и горячей воде и других неагрессивных жидкостях с температурой до 150 С и давлением до 1,6 МПа.

РАБОЧАЯ  СРЕДА: Условное давление Ру=1,6 МПа (16кгс/см). Температура фильтруемой среды до 150 °С.

УСТАНОВОЧНОЕ  ПОЛОЖЕНИЕ:  Направление  потока  –  по  стрелке,  улавливающей  камерой вниз.

КОНСТРУКЦИЯ:

  • Корпус: чугун СЧ;
  • Фильтрующий  элемент: Сетка из  нержавеющей стали по ГОСТ5632-81 с ячейкой 1,4х1,4  мм. (Позаказу потребителя  фильтр может  быть  изготовлен с необходимы  параметрами  фильтр ующей  сеткипо ГОСТ 3826) и иметь пропускные характеристики отличные от приведенных на рисунке 2 .
  • Присоединительные  размеры фланцев для фильтров  с  фланцевым  присоединением по  ГОСТ 128 15-80 на Ру16 кгс/см.

Фильтры сетчатые ФС, ФСМ

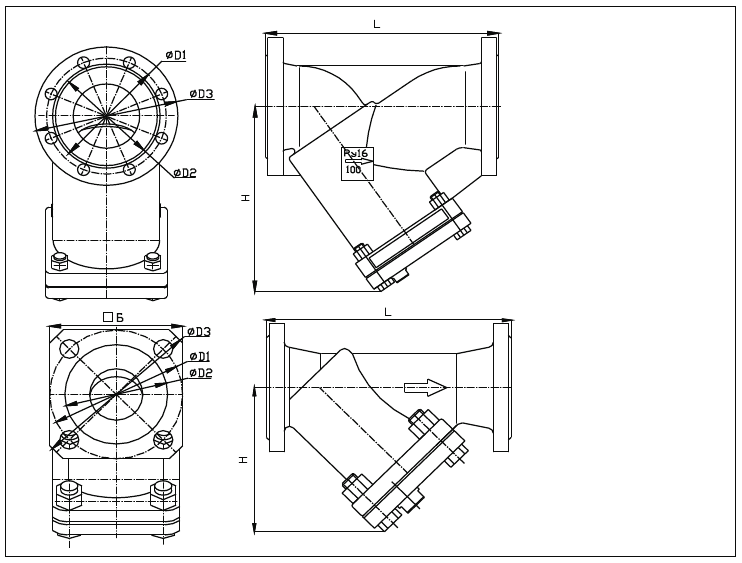

Рисунок 1.  Общий вид фильтров сетчатых

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Габаритные  и  присоединительные  размеры  клапанов  обратных    приведены  на  рисунке 1  и  в таблице 1.

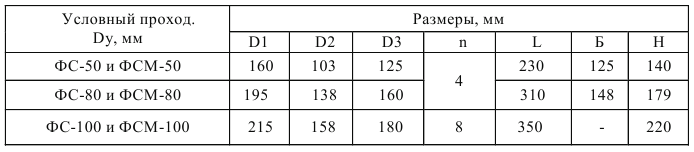

Таблица 1.  Установочные и присоединительные размеры фильтров сетчатых

Пропускные характеристики  фильтров сетчатых приведены на рисунке 2.

Материал крышки осадочной камеры не о казывает влияния на технические характеристики фильтров, поэтому все характеристики, приведенные в настоящем каталоге,  являются действительными для всех данных конструктивных исполнений.

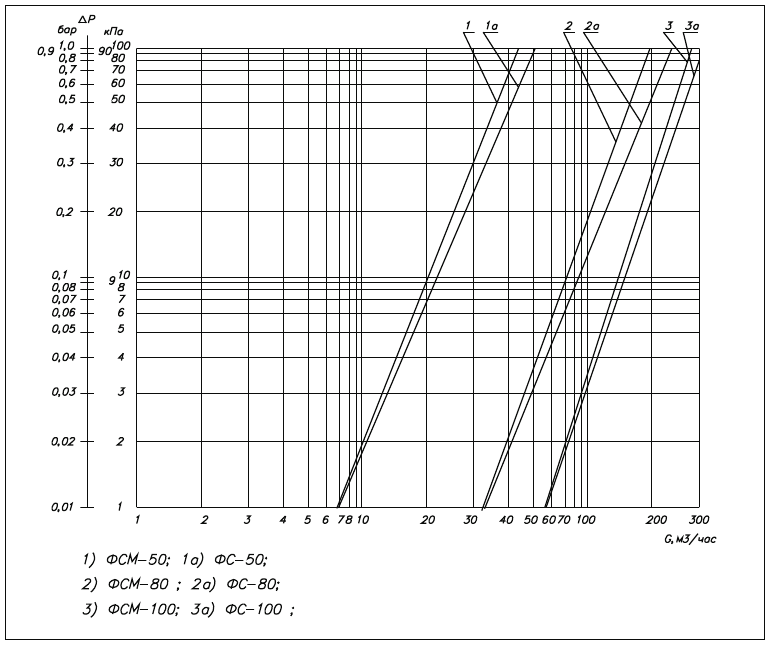

Рисунок 2.  Пропускные характеристики фильтров сетчатых

Гарантийный срок эксплуатации - 48 месяцев.
