ЭнИ-601 Блоки питания помехоустойчивые / Функциональная аппаратура / Каталог продукции

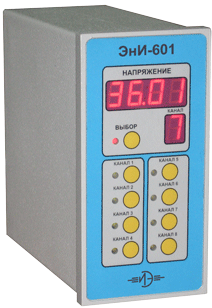

Блоки питания помехоустойчивые (ЭнИ - 601)

  • Блоки питания помехоустойчивые (ЭнИ - 601)Блоки ЭнИ - 601 предназначены для преобразования сетевого напряжения 220 B частотой 50 Гц в стабилизированное выходное напряжение постоянного тока.

  • Блоки питания имеют 2, 4, 8 выходных канала, гальванически развязанных между собой и входным питающим напряжением.

  • Блоки питания предназначены для питания измерительных преобразователей или датчиков производственной автоматики и других нагрузок постоянного тока.

  • Блоки питания ЭнИ - 601 могут применяться на атомных станциях для питания измерительных устройств контроля и управлением технологическими процессами.

  • Каждый канал имеют защиту от перегрузки и короткого замыкания.

  • Блоки предназначены для установки на щит.

Основные технические характеристики

Выходное напряжение в соответствии с табл.1.

Потребляемая мощность от сети не более 3,5 ВА на один канал

Максимальный ток нагрузки в соответствии с табл.1.

Рабочий температурный диапазон -40...+65°C

Класс стабилизации выходного напряжения 0,2

Степень защиты IP30, IP65

Входное напряжение питания 85…265 В

Габаритные размеры: длинна 180 мм., высота 160 мм., ширина 80 мм

Частота 45…65 Гц

Масса не более 2,0 кг

Количество каналов 2, 4, 8

Возможно изготовление блоков с другими техническими характеристиками

Таблица 1

Uвых,В

max ток нагрузки
на канал, мА

Кол-во
каналов

Ток К3 <,  мА

Ток срабатывания
защиты <, мА

36

25

2, 4, 8

15

30

45

25

60

100

40

120

24

25

15

30

45

25

70

100

40

120

12

25

15

35

45

25

70

100

40

130



Особенности данной серии

  • Блоки питания имеют встроенную схему «мягкого» запуска с ограничением пускового тока, сетевой фильтр, входной плавкий предохранитель.

  • Имеется возможность включения, и выключения любого канала с помощью кнопок на передней панели.

  • Имеется контроль значения напряжения каждого канала с выводом его на цифровой четырехразрядный индикатор передней панели.

  • Имеется режим автоматического и ручного переключения индикации каналов.

  • Слева от кнопки отключения канала находится трехцветный светодиод:
    - зеленый цвет - нормальный режим работы канала;
    - мигающий (1Гц) желтый цвет - перегрузка (2% от номинального) канала, срабатывает реле «Сухой контакт» 250В 2А;
    - мигающий (1Гц) красный цвет - короткое замыкание на выходе канала (напряжение меньше 12В), срабатывает реле «Сухой контакт» 250В 2А.

  • Каждый канал блока имеет защиту от короткого замыкания (КЗ) и перегрузки, а так же цепь аварийной сигнализации отсутствия напряжения на выходе любого канала, или его выхода за допустимые пределы .

  • Автоматическое восстановление канала при снятии короткого замыкания и перегрузки.

  • Возможно, параллельное подключение нескольких каналов одновременно для резервирования питания или увеличения максимального значения выходного тока.

  • Сохранение рабочего состояния блока при исчезновении питания сети на 0,5 сек.

  • При длительном отключении питающей сети блок запоминает последнее состояние, в котором находился ЭнИ - 601 до исчезновения питающей сети.

  • Блок питания выполнен на современной элементной базе с применением импульсных  и линейных стабилизаторов напряжения и микроконтроллера.

  • Гарантия 3 года.

  • Средний срок службы 20 лет.

Пример обозначения блока при заказе:

ЭнИ-601

8

36

45

IP30

ТС

360ч

ЭИ.95.00.000ТУ

1

2

3

4

5

6

7

8

где:


1 – Наименование блока: ЭнИ-601

5 – конструктивное исполнение:

  1. IP30 (пластиковый корпус)

  2. IP65 (металлический корпус)

2 – Количество каналов: 2, 4, 8

6 – Термостабилизация (по заказу)

3 – Выходное напряжение, В

7 – Технологическая наработка до 360 часов (по заказу)

4 – Максимальный ток нагрузки на канал, мА

8 – Номер ТУ
