НПТ-1К Измерительные преобразователи температуры / Преобразователи измерительные / Каталог продукции

Измерительные преобразователи температуры НПТ-1К.1х НПТ-1К.2х НПТ-1К.3х НПТ-1К.4х НПТ-1К.5х НПТ-1К.6х НПТ-1К.7х

ТУ 4227-069-10474265-04

Код по ОКП 42 2710

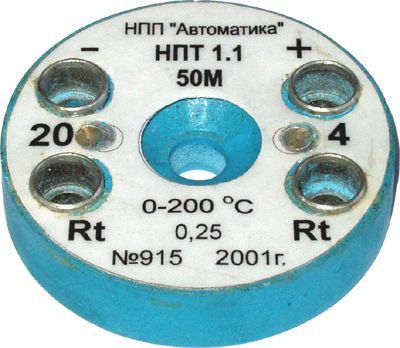

Измерительные преобразователи температуры НПТ-1К.1х НПТ-1К.2х НПТ-1К.3х НПТ-1К.4х НПТ-1К.5х НПТ-1К.6х НПТ-1К.7хИзмерительные преобразователи НПТ-1К предназначены для преобразования сигналов от термопреобразователей сопротивления (ТС) или термоэлектрических преобразователей (ТП) в унифицированный сигнал постоянного тока.

Преобразователи устанавливаются или непосредственно в головку термопреобразователя (НПТ-1К.хА, НПТ-1К.хЕ) или присоединяются к головке с помощью резьбового штуцера (НПТ-1К.хГ).

Для установки в ИТ-1-Ех выпускаются преобразователи НПТ-1.хх-Ех с видом взрывозащиты «искробезопасная электрическая цепь» с маркировкой 0ExiaIICT6Х.

В универсальных измерительных преобразователях ИТ-1х.6х, ИТ-1х.7х тип НСХ и диапазон преобразования пользователь может изменять внешним четырехкнопочным пультом при калибровке.


Наименование параметра Значение параметра
Диапазон измерений (линейная шкала) -50...+1200 °C (см. шифр заказа)
Тип НСХ по ГОСТ 6651-94, ГОСТ Р 8.585-2001 50М, 100М, 50П, 100П, ХА, ХК и др. (см. шифр заказа)
Класс точности:
    - НПТ-1.1х, НПТ-1.4х, НПТ-1.6х 0,25
    - НПТ-1.2х, НПТ-1.3х, НПТ-1.7х 0,6
Выходной сигнал постоянного тока 4...20 мА
Схема подключения к внешним устройствам двухпроводная
Наличие взрывозащиты 0ЕхiaIICT6 (только в составе ИТ-1)
Напряжение питания постоянного тока:1)
    - для общепромышленного исполнения 9...30 В
    - для искробезопасного исполнения (НПТ-1.хх-Ех) 9...27 В
Потребляемая мощность 0,6 ВА
Климатическое исполнение: УХЛ 3.1*
    - температура окружающего воздуха: -10...+50 °С
        - для НПТ-1К.хГ, НПТ-1К.6х, НПТ-1К.7х, для других - по особому заказу -40...+70 °С
    - относительная влажность окружающего воздуха не более 95 % при 35°С
    - атмосферное давление от 84 до 106,7 кПа
Устойчивость к механическим воздействиям V2 по ГОСТ 12997
Габаритные размеры:
    - НПТ-1К.хА Ø 43×12 мм
    - НПТ-1К.хГ Ø 26×77 мм
    - пульт программирования 21×45×64 мм
Масса:
    - НПТ-1К.хА 25 г (без фасонных гаек)
    - НПТ-1К.хГ 60 г
    - пульт программирования 15 г

Примечание:

1) В качестве блока питания и измерительного прибора можно использовать приборы типа ПКЦ или ПС-4
