Электропневматический позиционер ЭПП 300

Электропневматический позиционер ЭПП 300 является регулятором в следящей системе, который обеспечивает заданную координацию положения пневматического исполнительного механизма поступательного или поворотного действия (регулируемой величины) и командного сигнала (задающей величины). В зависимости от выбранного режима работы, задающей величиной может быть аналоговый сигнал постоянного тока Iу=4…20 мА, команда, переданная по каналу цифрового обмена HART или задание, введенное оператором вручную.

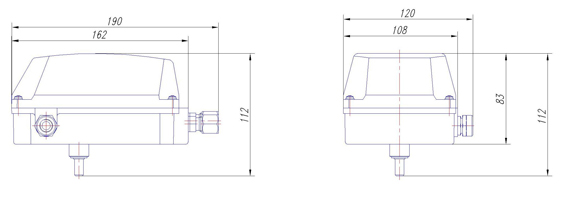

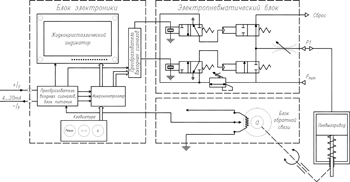

Структурно ЭПП 300 состоит из трех блоков:

блока электроники, электропневматического блока и блока обратной связи.

Блок электроники является информационной системой на базе микропроцессора и предназначен для обработки команд HART-протокола, сигналов управления и обратной связи, питания всех подсистем ЭПП, индикации и кнопочного управления его состоянием в момент настройки и работы. Электропневматический блок представляет собой дискретный двухкаскадный двухканальный усилитель-преобразователь с электропъезоклапаном в первом каскаде и одномембранным пневмоусилителем – во втором. Объединенный выход вторых каскадов обеспечивает питание исполнительного механизма в режиме нагнетания и сброса. Блок обратной связи предназначен для выдачи электрического сигнала, пропорционального текущему положению исполнительного механизма. Этот блок выполнен на основе поворотного потенциометра и одноступенчатого шестеренного редуктора.

ЭПП 300 имеет встроенный HART-модем, монтажно размещенный на единой плате с электроникой управления позиционера. HART-модем позволяет по токовой петле обеспечивать обмен информацией с операторской, при этом имеется возможность управления как по аналоговой, так и по HART-линии. Наличие такого модема существенно облегчает интеграцию ЭПП 300 в современной АСУТП. Перед переходом в рабочий режим ЭПП 300 производит автоматическую настройку параметров закона управления и определение границы крайних положений исполнительного механизма (ИМ). В дальнейшем, параметры закона управления могут корректироваться вручную.

ЭПП 300 может работать в ручном или автоматическом режиме. В автоматическом режиме источником управления могут быть: ручной ввод, токовая петля или команда HART- протокола. ЭПП 300 позволяет задавать любые значения токового управляющего сигнала для минимального и максимального положения ИМ в пределах 4…20 мА, в том числе использовать инверсную характеристику управления. Эти функциональные возможности ЭПП 300 используются, если необходимо управлять двумя и более регулирующими клапанами одним управляющим сигналом. Например, первый регулирующий клапан работает в диапазоне 4…12 мА, а второй – в диапазоне 12…20 мА. При этом повышается точность и КПД в зоне работы каждого регулирующего клапана. ЭПП позволяет также производить регулирование в произвольном диапазоне хода регулирующего клапана, например, в диапазоне 20%…30% и т.д.

Дополнительно ЭПП позволяет:

• задавать 6 видов нелинейной характеристики Kv=f(h), где h-ход регулирующего клапана;

• выводить диагностическую информацию о работе регулирующего клапана: количество срабатываний пьезоклапанов, суммарный ход штока, и т.д.

• реализовать функцию «дожатия» при закрытии (открытии) регулирующего клапана;

• змерять утечки из пневмопривода и соединительных трубопроводов;

• производить калибровку АЦП

* специальное исполнение ЭПП 300, в штатном исполнении работает от минус 40°С
