ККВ 100 имеет уровень защиты «взрывобезопасный»,
вид защиты «взрывонепроницаемая оболочка» и
маркировку 1ExdIICT5/T6 и может устанавливаться во
взрывоопасных зонах В-1 класса

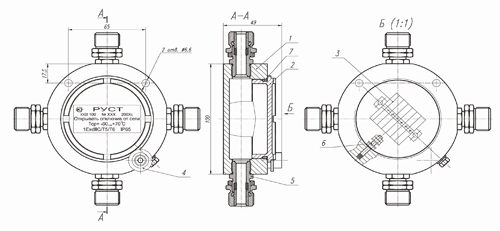

ККВ 100 состоит из корпуса (1) с крышкой (2),
выполненных как «взрывонепроницаемая» оболочка»,
внутри которой расположена клеммная колодка (3)
на базе блоков фирмы PHOENIX MZB 1.5 «под винт».
Крышка от самопроизвольного отворачивания
фиксируется стопором (4). В корпусе выполнены
четыре резьбовых отверстия, в которые ввернуты
токовводы (5). В зависимости от функционального
назначения токоввод может быть заменен
заглушкой, количество и позиция которых
определяются при заказе. Внутреннее заземление
осуществляется с помощью шпильки (6).
Класс взрывоопасной зоны |
B-I |
Маркировка взрывобезопасности |
1ExdIICT5/T6 |
Уровень пылевлагозащиты |
IP65 |
Температура окружающей среды, °С
|
-60…+70 |
Относительная влажность воздуха при
t=35°С, % |
95 |
Атмосферное давление, кПа |
84…107 |
Количество вводов электрических, не
более |
4 |
Количество пар соединений, не более |
6, 9 |
Сечение коммутируемых проводов, не
более мм2 |
2,5 |
Коммутируемый ток, не более А |
15 |
Коммутируемое напряжение, не более В |
600 |
Полный срок службы, не менее лет
|
10 |
Габаритные размеры корпуса, мм |
100x100x49 |
Масса, кг |
0,8 |
