Клапаны запорные с электромагнитным приводом ЗК-М

Клапаны запорные с электромагнитным приводом ЗК-МПредназначены для перекрытия трубопроводов с жидкими и газообразными средами, в том числе взрывопожароопасными.
Клапаны закрываются за время менее 2 сек.
Клапаны выпускаются в нормально-закрытом или нормально-открытом исполнении.

1 – корпус,
2 – запорный узел,
3 – крышка с ручным дублером – 4,
5 – электромагнит с сигнализатором состояния клапана – 6 и блока управления – 7









Взрывозащищенные электромагнитные запорные клапаны выпускаются в нормально-закрытом или нормально-открытом исполнении со встроенным местным ручным дублером и дистанционным ручным управлением. Клапаны комплектуются блоком управления и вместе с ним во включенном состоянии потребляют менее 5 Вт.

Электромагнитный привод клапана выполнен во взрывозащищенном исполнении, вид взрывозащиты 1ExdIICT6X. Блок управления не имеет взрывозащиты и должен быть размещен во взрывобезопасной зоне.

Дроссельный узел клапана выполняется пилотным, обеспечивающим быструю разгрузку основного затвора. Герметичность относительно внешней среды обеспечивается сплошной разделительной трубкой электромагнита. Сальниковое уплотнение штока отсутствует. Уплотнение затвора может быть как типа «металл-металл», так и типа «металл-эластомер».
Класс герметичности «А» или «В» по ГОСТ 9544-80

В закрытом положении давление в полости над плунжером, равное давлению на входе, прижимает плунжер к седлу рабочей средой. Для открытия клапана подается управляющий сигнал на блок управления приводом, с блока управления на катушку электромагнита подается напряжение питания в стартовом режиме 220 В в течение 1 секунды. Магнит тянет якорь, соединенный со штоком клапана вверх и открывает пилотный клапан, расположенный в центре основного плунжера. Давление в полости над плунжером выравнивается с давлением на выходе из клапана (плунжер разгружается) и основной плунжер силой магнита поднимается в верхнее крайнее положение, при котором якорь упирается в «стоп». Блок управления снижает напряжение на катушке электромагнита до 15 В, достаточное для удержания клапана в открытом положении. С сигнализатора состояния клапана поступает информация на блок управления о том, что клапан открыт. При подаче на блок управления сигнала на закрытие клапана, на катушку электромагнита прекращается подача напряжения удержания и плунжер клапана под воздействием обратной пружины опускается вниз. Пилотный клапан закрывается, рабочая среда через жиклер во втулке поступает с входа клапана в полость над плунжером и прижимает плунжер к седлу.

Наименование параметра

Значение

Диаметр условного прохода (Ду), мм

10; 25; 32; 50; 80

Условное давление (Ру), кгс/см2

16; 25; 40; 63; 100

Температура рабочей среды, °С

от минус 60 до 80

Диапазон температур кружающей среды, °С

от минус 60 до плюс 70

Тип корпуса

прямой проходной

Уплотнение плунжер-седло

металл-металл; металл-эластомер

Класс герметичности затвора

А, В по ГОСТ 9544-80;
V, VI по DIN;

Исполнение присоединительных фланцев*

ГОСТ 12815-80; DIN; ANSI, под приварку

Привод

Электромагнитный

Тип взрывозащиты

1ExdIICT6X

Напряжение питания привода

220В

Время закрытия/открытия

менее 2 сек.

Материал корпусных деталей

25Л; 12Х18Н9ТЛ; 12Х18Н12М3ТЛ; 08Г2ДНФЛ; 20ХН3Л; 20ГМЛ

* Клапан Ду10 имеет муфтовое присоединение к трубопроводу.

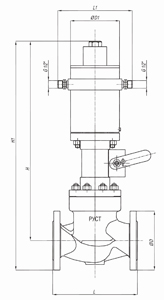

Габаритные и присоединительные размеры клапанов с электромагнитным приводом (без блока управления)

Ду,


мм

Ру,


кгс/см2

L,
мм

L1,
мм

D,
мм

D1,
мм

H,
мм

H1,
мм

10

63

108

205

*

133

425

465

25

16-40

160

205

115

133

505

560

63

230

205

135

133

510

580

100

230

205

135

133

520

585

32

16-40

180

205

135

133

535

600

63

260

205

150

133

550

630

100

260

205

150

133

550

630

50

16-40

230

205

160

133

541

621

63

300

205

175

133

535

623

100

300

205

195

133

585

680

80

16-40

310

205

195

133

578

675

63

380

205

210

133

596

702

100

380

205

230

133

615

735


Масса клапанов

Обозначение

Ру,
кгс/см2

Ду,
мм

Масса,
кг

ЗК-М 201

16

10

29

25

36

32

38

50

44

80

60

ЗК-М 301

25

10

29

25

36

32

38

50

44

80

60

ЗК-М 401

40

10

29

25

36

32

38

50

44

80

60

ЗК-М 501

63

10

29

25

40

32

42

50

51

80

67

ЗК-М 601

100

25

40

32

49

50

66

80

90

1

Тип клапана

ЗК-М - запорный клапан с электромагнитным приводом

2

Давление среды, Ру (кгс/см2)

2 - 16; 3 - 25; 4 - 40; 5 - 63; 6 - 100

3

Тип корпуса

0 - прямой проходной

4

Температура регулируемой среды, °С

1 - до плюс 80*

*нижнее значение определяется температурой окружающей среды

5

Материал корпуса

С - сталь 25Л;

НЖ - сталь 12Х18Н9ТЛ;

ХЛ - сталь хладостойкая 20ХНЗЛ или 08Г2ДНФЛ;

М - сталь 12Х18Н12МЗТЛ

6

Условный проход, Ду (мм)

10; 25; 32; 50; 80

7

Климатическое исполнение, °С

У - от минус 40 до плюс 70

УХЛ (1) - от минус 60 до плюс 70

8

Исходное положение клапана

НЗ - нормально-закрытое

НО - нормально-открытое;

 Пример условного обозначения клапана:

Описание:
запорный клапан с электромагнитным приводом, Ду = 80 мм, Ру = 40 кгс/см2, корпус из стали 12Х18Н10ТЛ, климатическое исполнение  - У, исходное положение клапана - НЗ.

Обозначение: ЗК-М 401 НЖ 80 У НЗ
