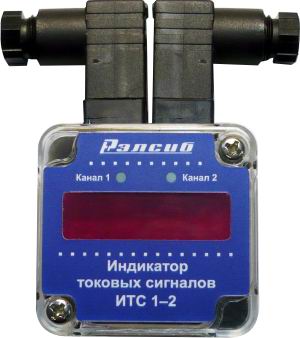

Индикатор токовых сигналов ИТС-1 (ИТС
1-1, ИТС 1-2)
 Идикаторы
токовых сигналов ИТС
1-1 и ИТС 1-2
предназначены для
преобразования
сигналов - 0 …5 мА;
0 …20 мА; 4 …20 мА
и 0 …1,0 В в
цифровой сигнал и
отображения его в
необходимых единицах
физической величины
на цифровом
индикаторе прибора.
В отличие от
изготавливаемого
компанией
индикатора ИТС 4-20,
новый прибор имеет в
1,5 раза меньшие
габариты, яркий
светодиодный
индикатор, диапазон
работы от минус
20°С, разъемы
DIN43650,
позволяющие
производить
подключение к
прибору без
разгерметизации
корпуса.
Основное же отличие
состоит в том, что
новый прибор
работает с любым
унифицированным
сигналом из ряда: 0
…5 мА; 0 …20 мА;
4 …20 мА и 0 …1,0 В.
Прибор
выпускается в 2-х
вариантах
исполнения:
• ИТС 1-1 -
одноканальный;
• ИТС 1-2 -
двухканальный.
Применение
прибора
ИТС-1 незаменим
на производстве для
индикации сигналов с
датчиков, в том
числе, в условиях
плохой освещенности,
загрязненности,
повышенной
влажности.
Просто «разорвите»
линию связи с
датчиком в удобном
для Вас месте и
установите прибор.
Технические
характеристики
|
Наименование |
Значение |
|
Диапазон
напряжений
питания
прибора |
от 7,5 до
36,0 В. |
|
Количество
гальванически
развязанных
каналов:
–
ИТС
1–1
– ИТС
1–2 |
1
2 |
| Время
установления
рабочего
режима,
исчисляемое
с момента
включения
прибора |
не более
0,3 сек
|
| Входные
сигналы |
0…5мА;
0…20мА;
4…20мА;
0…1,0В |
| Время
АЦ–преобразования
|
не
более 0,3
сек |
|
Погрешность
преобразования
сигнала |
не
более0,25% |
| Диапазон
индикации
(масштабирование) |
от 999
до 9999 ед. |
|
Разрешающая
способность
для
диапазона
индицируемых
значений:
-
от
–99,9
до
999,9
-
от
–999
до
9999
|
0,1
1,0 |
| Цифровая
фильтрация
измеряемых
параметров –
раздельная
для каждого
канала:
–
глубина
фильтра
–
полоса
фильтра
|
1…10
0…9999
сек
|
|
Габаритные
размеры
корпуса
прибора |
50х50х25 мм |
Иникатор токовых
сигналов ИТС-1
обеспечивает
переключение
индикации с канала
на канал с периодом
3 сек или индикацию
выбранного канала.
|
