Система контроля вибрации СКВ-301Д-1

Назначение

Система контроля вибрации СКВ-301Д-1 предназначена для контроля технического состояния оборудования и объектов по вибрации и может быть использована: в системах защиты и сигнализации насосов, компрессоров и другого технологического оборудования.


Принцип действия

Система контроля вибрации состоит из модуля сигнально-блокировочного искробезопасного МСБИ-302 и датчика вибрации ДВА-301Д.
Датчик вибрации преобразовывает механические колебания (вибрацию) объекта, на котором он установлен, в аналоговый токовый сигнал (4 ... 20) мА, пропорциональный среднеквадратическому значению виброускорения (СКЗ). Этот токовый сигнал подается на вход модуля МСБИ-302, где он обрабатывается и сравнивается с заданной уставкой. При превышении текущим параметром заданной уставки выдается сигнал на включение (отключение) исполнительного силового реле (сухой контакт) и включается светодиодная индикация "СРАБ".
Потребитель имеет возможность перенастройки уставок.
Ток в цепи датчика меньше 1 мА считается "обрывом" цепи датчика и включает светодиод индикации "ОБРЫВ".

Исполнения

Система контроля вибрации СКВ-301Д-1 может комплектоваться исполнениями модулей МСБИ-302, перечисленными в таблице, и датчиками вибрации ДВА-301Д-1 (на диапазон 0 ... 2g) или ДВА-301Д-2 (на диапазон 0 ... 10g) в любых сочетаниях.


Исполнение модуля МСБИ-302 Питание, В Цвет индикатора "СРАБ"
при Iвх < Iу при Iвх > Iу
МСБИ-302-220-1 ~ 220 В красный зеленый
МСБИ-302-220-2 зеленый красный
МСБИ-302-24-1 = 24 В красный зеленый
МСБИ-302-24-2 зеленый красный

Технические характеристики

Диапазон контролируемых виброускорений СКЗ (в зависимости от модификации ДВА-301Д) - 0 ... 20 м/с2, 0 ... 100 м/с2.
Диапазон рабочих частот 10 ... 1000 Гц.
Погрешность срабатывания СКВ-301Д-1 - ±6%
Релейный выходной сигнал коммутирует цепь:
постоянного и переменного тока напряжением 12 ... 250 В;
ток - до 1А.
Диапазон задания уставок - от 4 до 20 мА.
Ток "обрыва" цепи датчика - менее 1 мА.
Напряжение питания, В:
- от сети переменного тока 187 ... 242;
- от сети постоянного тока 22 ... 27.
Потребляемая электрическая мощность – не более 5 Вт.
Предельная длина линий связи между датчиком и модулем не более 700 м.
Габаритные размеры, мм, не более:
МСБИ-302 - 45 х 75 х 125;
ДВА-301Д – 19,5 х 36 х 59,4.
Масса, кг, не более:
МСБИ-302 - 0,2;
ДВА-301Д – 0,07.

Взрывозащищенность

Датчик имеет взрывозащищенное исполнение, маркировку взрывозащиты 0ExiaIICT5Х и устанавливается во взрывоопасных зонах помещений всех классов и наружных установок согласно гл. 7.3 ПУЭ и гл. ЭШ-13 ПТЭ и ПБТ.
Модуль выполнен с видом взрывозащиты "искробезопасная электрическая цепь" с маркировкой взрывозащиты [Exia]IIC и предназначен для установки вне взрывоопасных зон.
Система контроля вибрации соответствует "Общим правилам взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств" ПБ 09-170-97 и пригодна для использования в системах противоаварийной автоматической защиты (ПАЗ).

Монтаж и эксплуатация

Условия эксплуатации модуля:
- температура окружающего воздуха – от минус 30 до плюс 70°С;
- относительная влажность воздуха - до 95 % при 35 °С и более низких температурах без конденсации влаги;
- допустимая вибрация в месте установки модуля частотой от 10 до 55 Гц с амплитудой смещения не более 0,35 мм.
Условия эксплуатации датчиков вибрации:
- температура окружающего воздуха – от минус 40 до плюс 85°С;
- относительная влажность воздуха - до 95 % при 35 °С и более низких температурах без конденсации влаги;
Модуль имеет степень защиты оболочки от проникновения твердых тел и воды IP20 по ГОСТ 14254.
Датчик вибрации имеет степень защиты оболочки от проникновения твердых тел и воды IP54 по ГОСТ 14254.
Линия связи датчика с искробезопасным входом модуля должна быть проложена изолированным медным проводом сечением не менее 0,35 мм2 ГОСТ 10348-80Е.
Сетевые провода и провода коммутируемых цепей должны прокладываться отдельно от проводов искробезопасной цепи. Использование одного кабеля для искробезопасных и искроопасных цепей не допускается.
Провода искробезопасных цепей должны быть защищены от наводок, нарушающих их искробезопасность. Сопротивление линии связи между модулем и датчиком - не более 100 Ом.
Модуль должен устанавливаться вне взрывоопасной зоны в закрытом помещении на щите или панели с помощью стандартной монтажной динрейки, которая может быть поставлена по отдельному заказу. Длина рейки определяется заказчиком и равна ширине модуля (45 мм), умноженной на количество модулей, монтируемых на одной планке.
При монтаже необходимо руководствоваться гл. ЭШ-13 по ПТЭ и ПБТ. Монтаж модуля и подвод электропитания к нему производят в соответствии с действующем нормативным документом "Правила устройства электроустановок" ПУЭ и по рис.3.
Датчик устанавливается во взрывоопасной зоне в резьбовое отверстие М5х12 на поверхности, перпендикулярной направлению вибрации.
Габаритные и установочные размеры модуля МСБИ-302 приведены на рис.1.
Габаритные и установочные размеры датчика вибрации приведены на рис.2.
Схема электрическая соединений СКВ-301Д-1 приведена на рис.3.

Гарантии изготовителя

Гарантийный срок хранения - 3 года.
Гарантийный срок эксплуатации - 18 месяцев.

Комплектность

В комплект поставки входят:
- модуль МСБИ-302 (модификация по заказу) - 1 шт.
- датчик вибрации ДВА-301Д-1 (модификация по заказу) - 2 шт.
- комплект монтажных частей - 1 компл.
- вставка плавкая ВП1-2-0,5А - 2 шт.
- руководство по эксплуатации - 1 экз.
- паспорт - 1экз.

Пример записи обозначения при заказе

Системы контроля вибрации в диапазоне 0-2g с питанием МСБИ-302 переменным током напряжением 220В и цветом индикатора "СРАБ" при Iвх < Iу зеленого цвета:
"Система СКВ-301Д-1 с МСБИ-302-220-2 и ДВА-301Д-1"

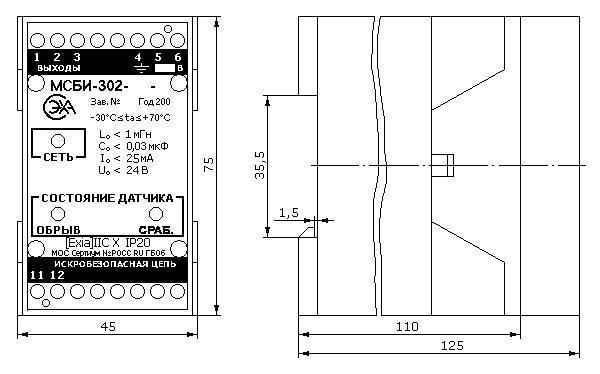

Габаритные и установочные размеры модуля МСБИ-302

Рисунок 1

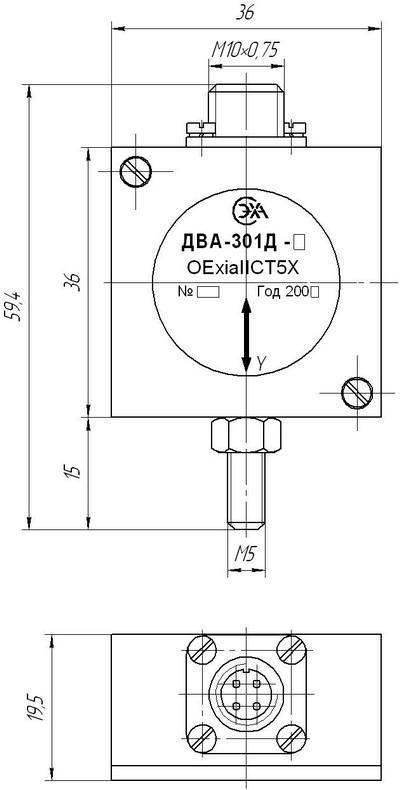

Габаритные и установочные размеры датчика ДВА-301Д

Рисунок 2

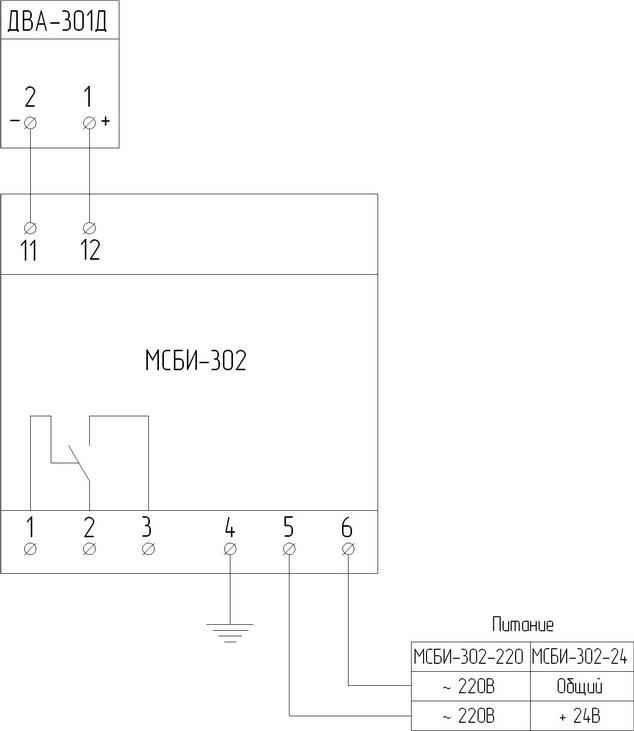

Схема электрическая соединений СКВ-301Д-1

Рисунок 3
