Система контроля вибрации СКВ-301

Система контроля вибрации СКВ-301

Назначение

Система контроля вибрации СКВ-301 предназначена для контроля технического состояния оборудования и объектов по вибрации и может быть использована:
– в системах защиты и сигнализации насосов, компрессоров и другого технологического оборудования;
– для контроля общего уровня вибрации на объектах;
– в качестве преобразователя вибрации для сопряжения с устройствами и системами, имеющими дискретные или аналоговые входы (например, СКН-2002, УБН-2; УАС-24М, УЗС-24М, УЗС-24МИ, УЗС-8МА).

Принцип действия

Система контроля вибрации состоит из контроллера СМК-302-2 и датчиков вибрации ДВ-301.
Датчики вибрации преобразовывают параметры вибрации (виброускорение, частота) в частотно-модулированный сигнал для последующей обработки в контроллере.
Контроллер СМК-302-2 обеспечивает:
– прием и обработку сигналов от датчиков вибрации;
– представление на ЖК-дисплее информации о параметрах вибрации по любому каналу;
– задание необходимого количества уставок по каждому параметру с выдачей при их превышении звуковых, световых и релейных выходных сигналов на управление или блокировку оборудования;
-программирование алгоритма работы по индивидуальному заказу.
Контроллер СМК-302-2 может передавать цифровые значения параметров вибрации по последовательному интерфейсу RS-485.

Исполнения

Система контроля вибрации имеет два исполнения – СКВ-301-8 и СКВ-301-4 и предназначена для контроля вибрации соответственно по 8 и 4 каналам.
Датчики вибрации предназначены для преобразования параметров вибрации (виброускорения и частоты) в частотно модулированный сигнал для последующей обработки в устройствах контроля.
Датчики вибрации выпускаются в четырех исполнениях:
– одноосевые, измеряющие вибрацию вдоль своей оси, подключаются к одному каналу контроллера:
ДВ-301-1-2 – для контроля вибрации в диапазоне ускорений 0 – 19,6 м/с2 (0 – 2g);
ДВ-301-1-10 – для контроля вибрации в диапазоне ускорений 0 – 98 м/с2 (0 – 10g);
– двухосевые, измеряющие вибрацию по двум взаимноперпендикулярным осям, подключаются к двум каналам контроллера:
ДВ-301-2-2 – для контроля вибрации в диапазоне ускорений 0 – 19,6 м/с2 (0 – 2g);
ДВ-301-2-10 – для контроля вибрации в диапазоне ускорений 0 – 98 м/с2 (0 – 10g);
Система контроля вибрации может контролировать вибрацию в диапазоне ускорений 0 – 19,6 м/с2 (0 – 2g) и 0 – 98 м/с2 (0 – 10g), комплектуясь при этом соответствующими датчиками ДВ-301-1-2, ДВ-301-2-2 или ДВ-301-1-10 и ДВ-301-2-10.
СКВ-301-8 состоит из контроллера СМК-302-2-8 и датчиков вибрации ДВ-301-1 и (или) ДВ-301-2.
СКВ-301-4 состоит из контроллера СМК-302-2-4 и датчиков вибрации ДВ-301-1 и (или) ДВ-301-2.
Контроллер преобразует по каждому из независимых каналов сигнал датчика вибрации в гальванически развязанный релейный выходной сигнал.
Контроллер состоит из пластмассового корпуса, на лицевой стороне которого располагается панель индикации с жидкокристаллическим дисплеем и кнопками управления. В нижней части корпуса расположен отсек с кабельными вводами для подключения датчиков и внешних устройств. Количество и состав датчиков вибрации определяется при заказе и может быть:
для СКВ-301-8 – от 1 до 8 ДВ-301-1 или от 1 до 4 ДВ-301-2;.
для СКВ-301-4 – от 1 до 4 ДВ-301-1 или от 1 до 2 ДВ-301-2;.
Контроллер выпускается в обыкновенном и во взрывозащищенном исполнении, с видом взрывозащиты "искробезопасная электрическая цепь" с маркировкой взрывозащиты [Exia]IIC и предназначен для установки вне взрывоопасных зон.

Технические характеристики

Система контроля вибрации СКВ-301 обеспечивает контроль:
- вибрации в диапазоне частот 10 ... 100 Гц с погрешностью ±10%;
- виброускорения в диапазоне 0 ... 98 м/с2 или 0 ... 19,6 м/с2 с погрешностью ±10%;
- виброскорости в диапазоне 0 ... 800 мм/с с погрешностью ±10%;
- виброперемещения в диапазоне 0 ... 2,0 мм с погрешностью ±10%;
Релейные выходные сигналы коммутируют цепи:
- переменного тока напряжением 250 В, током 5 А;
- постоянного тока напряжением 30 В, током 10 А;
- "сухой" контакт.
Предельная длина линий связи между датчиками и контроллером не более 700 м.
Напряжение питания СМК-302:
- от сети переменного тока 220 В.
Потребляемая электрическая мощность – не более 13 Вт.
Габаритные размеры, мм, не более:
СМК-302-2-8 – 240 х 212 х 115
СМК-302-2-4 – 193 х 192 х 131
ДВ-301-1 и ДВ-301-2 - 20 х 40 х 50.
Масса, кг, не более
СМК-302-2-8 – 1,0
СМК-302-2-4 – 0,8
ДВ-301-1 и ДВ-301-2 - 0,065.

Взрывозащищенность

Датчики имеют взрывозащищенное исполнение, маркировку взрывозащиты 0ExiaIICT5Х и устанавливаются во взрывоопасной зоне помещений всех классов и наружных установок согласно гл. 7.3 ПУЭ и гл. ЭIII-13 ПТЭ и ПБТ.
Контроллер во взрывозащищенном исполнении выполнен с видом взрывозащиты "искробезопасная электрическая цепь" с маркировкой взрывозащиты [Exia]IIC и предназначен для установки вне взрывоопасных зон.
Система с контроллером, исполненным во взрывозащищенном исполнении, соответствует "Общим правилам взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств" ПБ 09-170-97 и пригодна для использования в системах противоаварийной автоматической защиты (ПАЗ).

Монтаж и эксплуатация

Условия эксплуатации контроллера:
- температура окружающего воздуха – от минус 5 до плюс 40°С;
- атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт.ст.);
- относительная влажность воздуха - 95 % при 35 °С и более низких температурах без конденсации влаги;
- вибрационные воздействия с частотой от 5 до 35 Гц и амплитудой смещения не более 0,35 мм
Монтаж контроллера в помещениях с наличием в воздухе примесей аммиака, сернистых и других газов, а также производственной пыли, непосредственно у печей и на открытом воздухе не допускается.
Условия эксплуатации датчиков вибрации:
- температура окружающего воздуха – от минус 40°С до плюс 85°С;
- относительная влажность воздуха – до (95 ± 3)% при 35°С и более низких температурах без конденсации влаги.
Контроллер имеет степень защиты оболочки от проникновения твердых тел и воды IP54 по ГОСТ 14254.
Датчик вибрации имеет степень защиты оболочки от проникновения твердых тел и воды IP67 по ГОСТ 14254.
Контроллер предназначен для настенного монтажа, крепится на щите с помощью двух винтов М4х50, входящих в комплект поставки.
Габаритные и установочные размеры контроллеров СМК-302-2-8 и СМК-302-2-4 приведены на рис.1.
Датчик вибрации крепится двумя винтами М4х40 на поверхности, перпендикулярной направлению контроля вибрации.
Габаритные и установочные размеры датчика вибрации приведены на рис.2.
Схемы электрические соединений СКВ-301 приведены на рис.3 и 4.

Комплектность

В комплект поставки входят:
-контроллер СМК-302-2-8 или СМК-302-2-4 - 1шт.
-датчик вибрации
или ДВ-301-1 - от 1 до 8 шт.
или ДВ-301-2 - от 1 до 4 шт.
- комплект монтажных частей - 1 компл.
- руководство по эксплуатации - 1 экз.
- паспорт - 1экз.

Пример записи обозначения при заказе

- четырехканальной системы контроля вибрации в диапазоне 0 – 2g с одним датчиком ДВ-301-2-2 и двумя датчиками ДВ-301-1-2:
"Система СКВ-301-4, диапазон 0 – 2g, в составе СМК-302-2-4 – 1 шт., датчик ДВ-301-2-2 – 1 шт., датчик ДВ-301-1-2 – 2 шт."

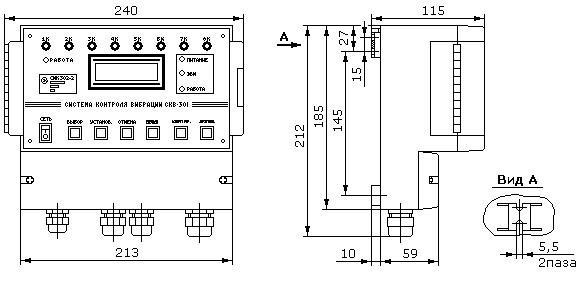

Габаритные и установочные размеры контроллера СМК-302-2-8

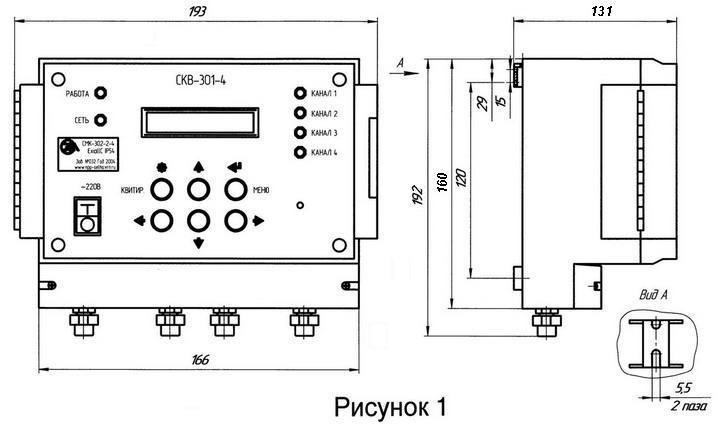

Габаритные и установочные размеры контроллера СМК-302-2-4

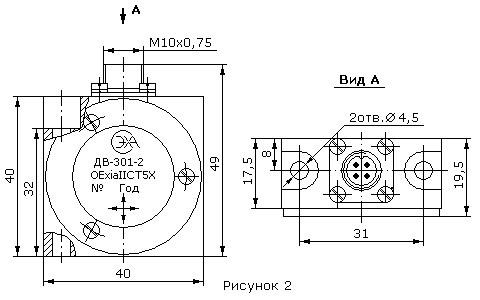

Габаритные и установочные размеры датчика вибрации

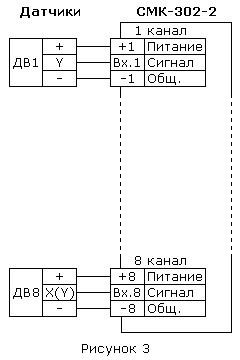

Схема электрическая соединений СКВ-301 с датчиками ДВ-301-1

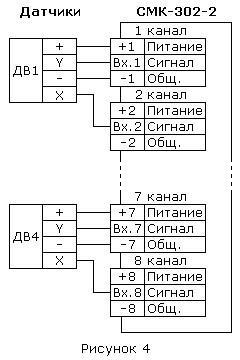

Схема электрическая соединений СКВ-301 с датчиками ДВ-301-2
