Назначение
Выключатели взрывозащищенные ВВ-304 предназначены для
контроля положения подвижных элементов технологических
агрегатов и коммутации электрических цепей при достижении
элементом контролируемого положения, в том числе во
взрывоопасных условиях.
Принцип действия
Принцип действия выключателя состоит в коммутировании
электрических контактов магнитоуправляемого контакта
(геркона) типа КЭМ-3 магнитным полем постоянного магнита,
изменяемым экраном, жестко связанным с приводом.
При отсутствии экрана в пазе корпуса выключателя геркон
находится в магнитном поле постоянного магнита, при этом
контакты 1 и 2 разомкнуты, а контакты 1 и 3 замкнуты.
При наличии экрана в пазе корпуса, магнитное поле,
создаваемое постоянным магнитом, изменяется, что приводит к
срабатыванию геркона - замыканию контактов 1 и 2 и
размыканию контактов 1 и 3.
Исполнения
Выключатель выпускается в четырех исполнениях в
зависимости от способа крепления и расположения паза.
Код
выключателя |
Вид паза |
Способ
крепления |
| ВВ-304Л |
Левосторонний |
Четырьмя винтами |
| ВВ-304П |
Правосторонний |
Четырьмя винтами |
| ВВ-304С |
Сквозной |
Четырьмя винтами |
| ВВ-304С-01 |
Сквозной |
Гайкой |
Технические характеристики
Параметры коммутируемых выключателем электрических цепей:
- диапазон напряжения постоянного и переменного тока - от
0,05 до 125 В;
- диапазон переменного тока - от 5 · 10-6 до 0,25
А;
- диапазон постоянного тока - от 5 · 10-6 до 1,0
А;
- максимальная мощность для переменного тока - 7,5 Вт;
- максимальная мощность для постоянного тока - 30 Вт;
- вид нагрузки - активная.
Выключатель имеет степень защиты от проникновения твердых
тел и воды IP67 по ГОСТ14254.
Максимальное значение вариации срабатывания по пути
перемещения экрана - не более 5 мм. Средняя наработка до
отказа - не менее 100000 ч.
Ресурс срабатываний - 5·105 циклов срабатываний.
Средний полный срок службы - не менее 12 лет.
В конструкции выключателей применяется кабель марки
МКШ5x0,35 ГОСТ10348. Длина кабельного вывода устанавливается
по согласованию с потребителем.
При отсутствии указаний потребителя выключатели выпускаются
с длиной кабеля 1,0 м.
Габаритные и монтажные размеры выключателей приведены на
рис. 1.
Масса выключателя - не более 0,6 кг.
Взрывозащищенность
Выключатели имеют уровень взрывозащищенности "повышенная
надежность против взрыва", маркировку 2ExmIIT6X,
соответствуют ГОСТ Р51330.0, ГОСТ Р51330.17.
Выключатели устанавливают во взрывоопасных зонах согласно
ГОСТ Р51330.13-99, "Правилам устройства электроустановок
(ПУЭ гл. 7.3) и другим директивным документам,
регламентирующим применяемость электрооборудования во
взрывоопасных зонах.
Выключатели соответствуют "Общим правилам взрывобезопасности
для взрывопожароопасных химических, нефтехимических и
нефтеперерабатывающих производств (ПБ 09-540-03)" и пригодны
для использования в системах противоаварийной автоматической
защиты (ПАЗ).
Монтаж и эксплуатация
Выключатель устанавливают непосредственно на
пневмоприводе.
Рекомендуемые размеры "экрана" выключателя приведены на
рис.2.
Электромонтаж выключателя ведется в соответствии с
требованиями ПУЭ, ГОСТ Р 51330.13-99, согласно схеме
электрической принципиальной, приведенной на рис. 3.
Конструктивно предусмотрена возможность монтажа кабеля в
металлорукаве РЗ-Ц-10 ТУ 22-5570-83.
Выключатель должен быть заземлен как с помощью внутреннего
заземляющего зажима, так и наружного.
Особые условия эксплуатации, обозначенные знаком "Х" в
маркировке взрывозащиты, означают, что электрический монтаж
кабеля выключателя должен вестись с помощью взрывозащищенных
соединительных коробок, предназначенных для использования в
соответствующей взрывоопасной зоне.
Условия эксплуатации:
- температура окружающего воздуха от (-60) до (+70)°С;
- атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм
рт.ст.);
- относительная влажность до 100% при 30°С и более низких
температурах с конденсацией влаги.
Гарантии изготовителя
Гарантийный срок хранения - 3 года.
Гарантийный срок эксплуатации - 18 месяцев.
Комплектность
В комплект поставки входят:
- выключатель взрывозащищенный ВВ-304 (исполнение по заказу)
- 1шт.
- руководство по эксплуатации - 1 экз.
- этикетка - 1 экз.
Пример записи обозначения при заказе
Выключатель взрывозащищенный ВВ-304 с правосторонним
пазом:
"Выключатель взрывозащищенный ВВ-304П"

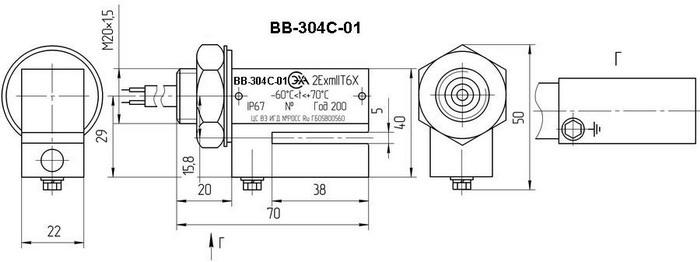

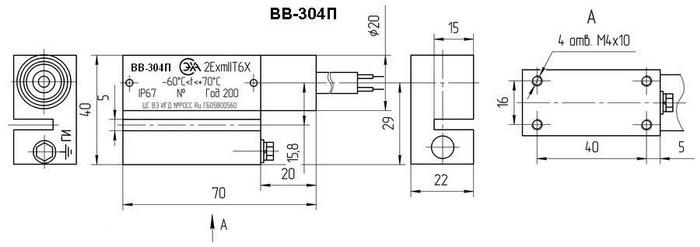

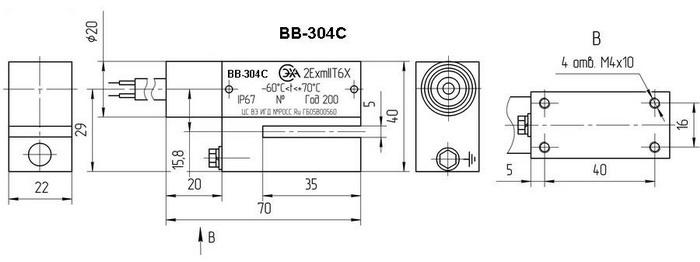

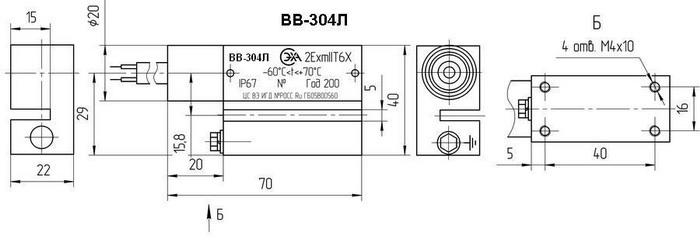

Габаритные и установочные размеры выключателей:
Рисунок 1

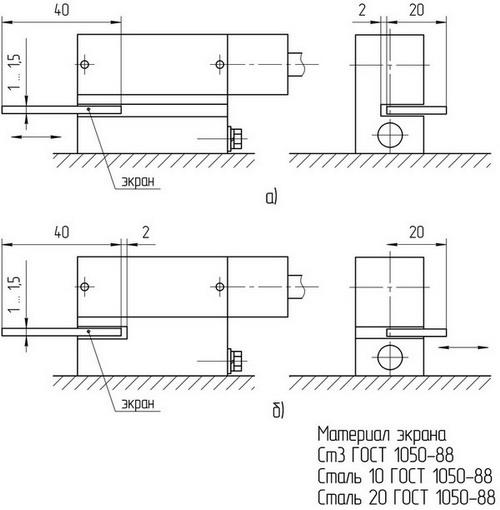

Рекомендуемые размеры "экрана" выключателя ВВ-304
а) право-левостороннее расположение паза
б) сквозное расположение паза
Рисунок 2

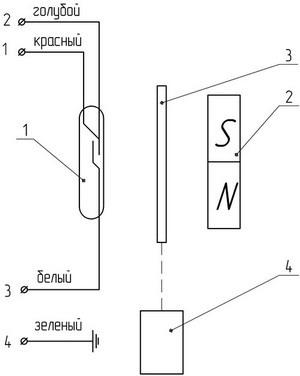

Схема электрическая принципиальная выключателя ВВ-304
1 - геркон; 2 - постоянный магнит; 3 - "экран"; 4 - привод
Рисунок 3
