Выключатель взрывозащищенный замыкающий ВВ-301-З

Назначение

Выключатели взрывозащищенные ВВ-301-З предназначены для контроля положения подвижных элементов технологических агрегатов и коммутации электрических цепей при достижении элементом контролируемого положения, в том числе во взрывоопасных услоаиях.

Принцип действия

Выключатель состоит из геркона и постоянного магнита, связанного с толкателем. При отсутствии воздействия на толкатель геркон находится вне магнитного поля. При этом контакты геркона разомкнуты. При перемещении приводом толкателя, а вместе с ним и магнита, магнитное поле воздействует на геркон, вызывая его срабатывание (замыкание контактов).
При снятии усилия с толкателя возвратная пружина перемещает магнит и толкатель в исходное положение, при этом и контакты геркона возвращаются в исходное положение (размыкаются).

Исполнения

Выключатель выпускается в восьми исполнениях, отличающихся уровнем взравозащищенности, видом приводного устройства, исполнением кабельного ввода и способом защиты кабеля.

Код прибора Уровень
взрывозащищенности
Приводное
устройство
Исполнение
кабельного вывода
Защита
кабеля
ВВ-301-З1ТМ 1ExdIICT6 Толкатель С клеммной
колодкой
Металлорукав
ВВ-301-З1РМ Толкатель с роликом
ВВ-301-З1ТТ Толкатель Труба
ВВ-301-З1РТ Толкатель с роликом
ВВ-301-З2ТМ 2ExmIIT6X Толкатель С кабелем Металлорукав
ВВ-301-З2РМ Толкатель с роликом
ВВ-301-З2ТТ Толкатель Труба
ВВ-301-З2РТ Толкатель с роликом

Технические характеристики

Параметры коммутируемых выключателем электрических цепей постоянного и переменного тока:
- диапазон напряжения - от 12 до 250 В;
- диапазон тока на активную нагрузку - от 0,01А до 5 А;
- диапазон тока на индуктивную нагрузку - от 0,01 А  до 0,4 А;
- максимальная мощность на активную нагрузку - 250 Вт;
- максимальная мощность на индуктивную нагрузку - 90 Вт.
Выключатель имеет степень защиты от проникновения твердых тел и воды IP67 по ГОСТ14254.
Прямой рабочий ход выключателя не более 2,5 мм, дополнительный - не менее 2,0 мм.
Максимальное значение вариации срабатывания по пути перемещения - не более 1,8 мм.
Усилие прямого срабатывания - в пределах от 3 до 13 Н (от 0,3 до 1,3 кг).
Средняя наработка до отказа - не менее 100000 ч.
Ресурс срабатываний - 5·105 циклов срабатываний.
Средний полный срок службы - не менее 12 лет.
В конструкции выключателей ВВ-301-З2 применяется кабель марки МКШ3x0,35 ГОСТ10348. Длина кабельного вывода устанавливается по согласованию с потребителем.
При отсутствии указаний потребителя выключатели выпускаются с длиной кабеля 1,0 м.
Вводное устройство выключателей ВВ-301-З1 рассчитано на применение кабеля марки МКШ3x0,35 ГОСТ10348.
Габаритные и монтажные размеры выключателей ВВ-301-З1 приведены на рис. 1,2,3,4; выключателей ВВ-301-З2 - на рис. 5,6,7,8.
Масса выключателей:
ВВ-301-З1 - не более 0,9 кг;
ВВ-301-З2 - не более 0,6 кг.

Взрывозащищенность

Выключатели ВВ-301-З1 имеют уровень взрывозащищенности "взрывобезопасный", маркировку 1ExdIICT6, соответствуют ГОСТ Р51330.0, ГОСТ Р51330.1.
Выключатели ВВ-301-З2 имеют уровень взрывозащищенности "повышенная надежность против взрыва", маркировку 2ExmIIT6X, соответствуют ГОСТ Р51330.0, ГОСТ Р51330.17.
Выключатели могут быть установлены во взрывоопасных зонах помещений и наружных установок согласно гл.7-3 "Правил устройства электроустановок (ПУЭ)", гл. ЭIII-13ПТЭ и ПТБ и другим директивным документам, регламентирующим установку электрооборудования во взрывоопасных зонах.
Выключатели соответствуют "Общим правилам взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств", утвержденным Госгортехнадзором 22.12.97г. и пригодны для использования в системах противоаварийной автоматической защиты (ПАЗ).

Монтаж и эксплуатация

Выключатель устанавливают во взрывоопасных зонах непосредственно на пневмоприводе.
Монтаж должен осуществляться в соответствии со схемой электрической принципиальной, приведенной на рис.9.
В выключателях ВВ-301-З1ТМ, ВВ-301-З1РМ, ВВ-301-З2ТМ, ВВ-301-З2РМ конструктивно предусмотрена возможность монтажа кабеля в металлорукаве РЗ-Ц-10 ТУ22-5570-83.
Монтаж кабеля в выключателях ВВ-301-З1ТТ, ВВ-301-З1РТ, ВВ-301-З2ТТ, ВВ-301-З2РТ ведется в стальной газовой трубе диаметром 1/2 дюйма. Газовая труба соединяется с фитингом.
Выключатель должен быть заземлен, как с помощью внутреннего заземляющего зажима, так и наружного
Условия эксплуатации:
- температура окружающего воздуха от (-60) до (+70)°С;
- атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт.ст.);
- относительная влажность до 100% при 40°С и более низких температурах с конденсацией влаги.

Гарантии изготовителя

Гарантийный срок хранения - 3 года.
Гарантийный срок эксплуатации - 18 месяцев.

Комплектность

В комплект поставки входят:
- выключатель взрывозащищенный ВВ-301-З (исполнение по заказу) - 1шт.
- руководство по эксплуатации - 1 экз.
- этикетка - 1 экз.

Пример записи обозначения при заказе

Выключатель взрывозащищенный замыкающий с уровнем взрывозащищенности "взрывобезопасный" с толкателем  с роликом в качестве привода и защитой кабеля трубой:
"Выключатель взрывозащищенный ВВ-301-З1РТ 0.239.001ТУ"

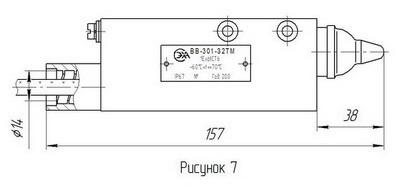

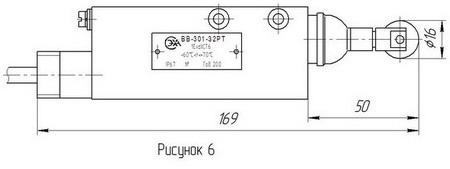

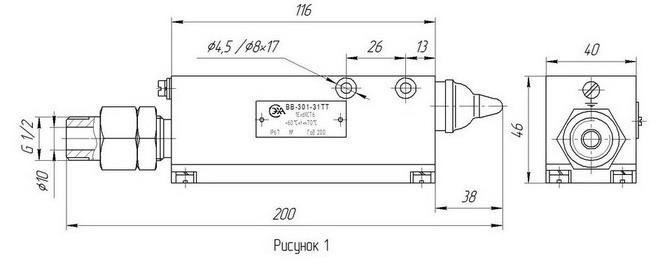

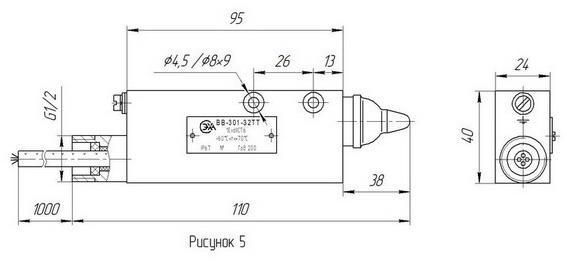

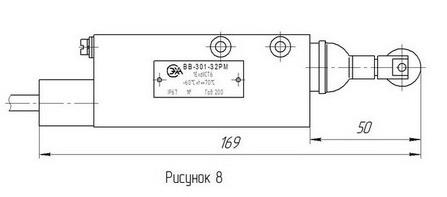

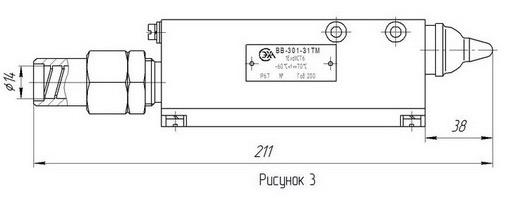

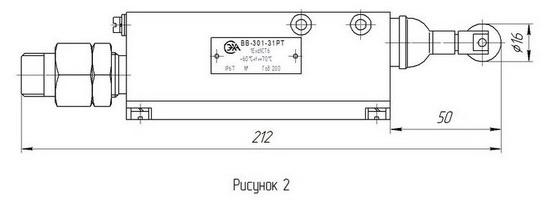

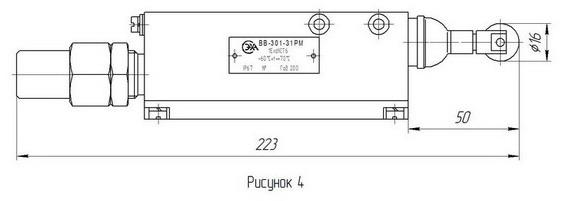

Габаритные и установочные размеры выключателей:

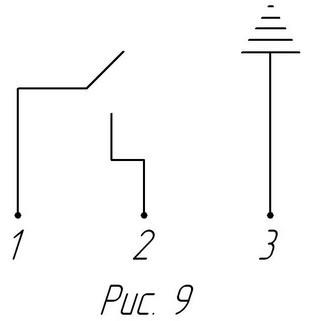

Схема электрическая принципиальная выключателя ВВ-301-З
