Назначение
Реле предназначено для контроля положения подвижных
элементов технологических агрегатов и коммутации
электрических цепей при достижении элементом контролируемого
положения.
Принцип действия
Принцип действия реле заключается в замыкании одной пары
контактов геркона и размыкании второй пары контактов при
достижении подвижным элементом конечного положения.
Исполнения
Реле выпускается в следующих исполнениях согласно
таблице:
| Код реле |
Способ установки
на месте
эксплуатации |
Способ монтажа
кабеля |
| РК-301КП-Р-00 |
Резьба М24x1,5 |
Заливка компаундом |
| РК-301КП-Р-01 |
В металлорукаве |
| РК-301КП-Р-02 |
В трубе с резьбой G 1/2 |
| РК-301КП-К-00 |
Четыре отверстия М3 |
Заливка компаундом |
| РК-301КП-К-01 |
В металлорукаве |
| РК-301КП-К-02 |
В трубе с резьбой G 1/2 |
Технические характеристики
Прямой рабочий ход – 4…5 мм. Дополнительный ход не менее
2 мм.
Максимальное значение вариации срабатывания по пути
перемещения не более 1,5 мм.
Усилие прямого срабатывания в пределах от 0,7 до 0,9 кг.
Коммутационная износостойкость контактов (число циклов
коммутирования) – не менее 1·105.
Характеристики электрических цепей, коммутируемых реле во
взрывобезопасных зонах:
- род тока – постоянный, переменный;
- вид нагрузки – активная;
- коммутируемая мощность:
– до 30 ВТ (постоянный ток).
– до 7,5 Вт (переменный ток);
- коммутируемый ток:
– до 1 А (постоянный ток);
– до 0,25 А (переменный ток).
- коммутируемое напряжение – до 100 В.
Во взрывоопасных зонах помещений и наружных установок
питание реле напряжением ( 16 ± 4 ) В постоянного тока
осуществляется от искробезопасных цепей барьеров (блоков) с
уровнем взрывозащиты "ia" для взрывоопасных смесей,
соответствующих подгруппе взрывозащищенного оборудования
IIС.
Масса – не более 0,4 кг.
Габаритные размеры приведены на рис. 1 и 2.
Взрывозащищенность
Реле выполнено с видом взрывозащиты "искробезопасная
электрическая цепь" с уровнем взрывозащищенности 0ExiaIICТ5X
и может быть установлено во взрывоопасных зонах помещений
всех классов.
Реле соответствуют требованиям "Общих правил
взрывобезопасности для взрывопожароопасных химических,
нефтехимических и нефтеперерабатывающих производств" ПБ
09-170-97 и пригодно для использования в системах
противоаварийной автоматической защиты (ПАЗ).
Монтаж и эксплуатация
Реле может быть установлено во взрывоопасных зонах
помещений и наружных установок.
Условия эксплуатации реле :
- температура окружающего воздуха - от минус 50 до плюс
70°С;
- относительная влажность воздуха - до 95% при температуре
35°С и более низких температурах без конденсации влаги ;
- вибрационные воздействия с частотой от 10 до 55 Гц и
амплитудой смещения не более 0,35 мм.
Реле имеет степень защиты оболочки от проникновения твердых
тел и воды IP54 по ГОСТ 14254-80.
Реле сохраняет свои характеристики при воздействии внешних
постоянных магнитных полей с напряженностью до 400 А/м.
Электромонтаж остальных реле производят кабелем МКШ3х0,35 мм2
в соответствии со схемой соединений , приведенной на рисунке
3.
Длина кабеля реле РК-301КП-Р-00 и РК-301КП-К-00 определяется
потребителем при заказе. При отсутствии указаний потребителя
длина кабеля l= 0,5 м.
Гарантии изготовителя
Гарантийный срок хранения - 3 года.
Гарантийный срок эксплуатации - 18 месяцев.
Комплектность
В комплект поставки входят:
- реле контактное конечных положений РК-301КП (модификация в
соответствии с заказом) - 1шт.
- комплект монтажных частей - 1 компл.
- руководство по эксплуатации - 1 экз.
- паспорт - 1 экз.
Пример записи обозначения при заказе
- реле контактного с резьбой М24х1,5 и с монтажом кабеля
в металлорукаве:
"Реле контактное конечных положений РК-301КП-Р-01
0.454.000 ТУ "

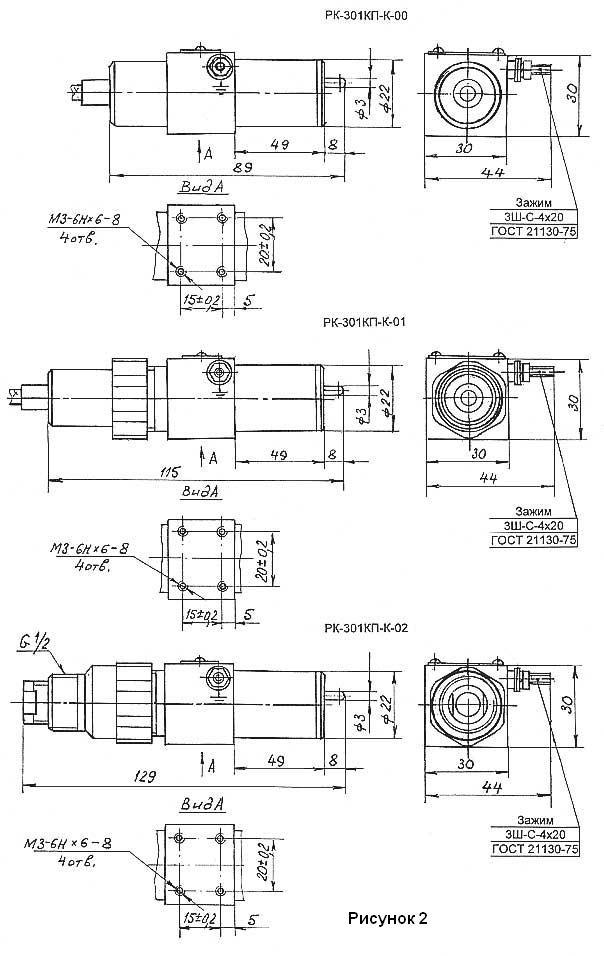

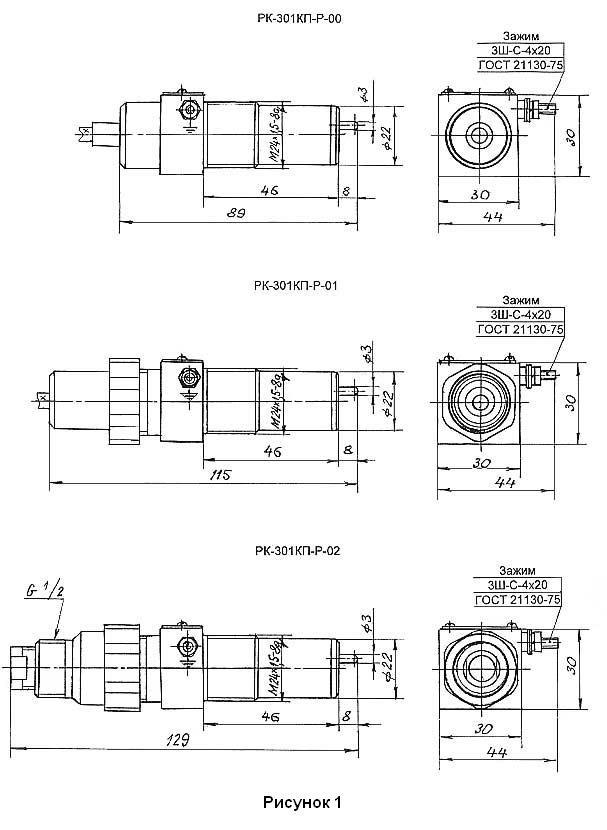

Габаритные и установочные размеры реле
Схема электрическая соединений реле РК-301КП
