Реле уровня РК-301У

Реле уровня РК-301У

Назначение

Реле контактные РК-301У (реле уровня) предназначены для контроля уровня жидких сред в технологических процессах, аппаратах, оборудовании и коммутации электрических цепей при достижении контролируемой жидкостью заданного уровня.
Реле могут быть использованы для блокировки насосов и другого оборудования, в том числе и во взрывоопасных условиях.

Принцип действия

Принцип действия реле заключается в замыкании магнитоуправляемого контакта (геркона) с помощью постоянного магнита, вмонтированного в поплавок, при достижении уровнем жидкости заданного значения.
При уровне жидкости ниже номинального контакты разомкнуты, при уровне жидкости выше номинального – замкнуты.

Исполнения

Реле выпускаются в следующих исполнениях:

Исполнение Код
исполнения
реле
Способ установки
на месте
эксплуатации
Диаметр
отверстия
в емкости
для установки
погружаемого
реле, мм
Минимальная
длина
погружной
части, L, мм
Проточное РК-301У-П На шунте - -
Погружное вертикальное РК-301У-В В резьбовом отверстии, вертикально М27x1,5 131
Погружное горизонтальное РК-301У-Г На фланце, горизонтально D=45 60

Примечания
1 Длина погружной части L для РК-301У-Г определяется заказчиком.
2 Диаметр резьбы РК-301У-В может быть изменен по желанию заказчика.

Технические характеристики

Параметры контролируемой среды: - температура - от минус 50 до плюс 95 °С при эксплуатации реле во взрывоопасных зонах и от минус 50 до плюс 125 °С при эксплуатации реле в невзрывоопасных зонах;
- давление – от 0 до 40 кгс/см2;
- плотность - от 500 до 3000 кг/м3;
- вязкость - до 0,5 Па·с для РК-301У-П и до 10 Па·с для РК-301У-В, РК-301У-Г;
- твердые включения размером не более 1 мм;
- объемная концентрация твердых включений не более 1,5 %.
Реле не может быть использовано для работы с жидкостями кристаллизующимися, выпадающими в осадок или загустевающими в условиях эксплуатации.
Агрессивность среды не должна превышать химическую стойкость стали 12Х18Н10Т ГОСТ 5632-72.
Реле имеет степень защиты оболочек от проникновения твердых тел и воды IP54 по ГОСТ 14254-80.
Реле относится к группе изделий, не допускающих отклонения от вертикального (для РК-301У-П и РК-301У-В) положения и горизонтального (для РК-301У-Г) более чем на 5°.
Реле сохраняет свои характеристики при воздействии внешних постоянных магнитных полей с напряженностью до 400 А/м по ГОСТ 12997-84.
Скорость подъема уровня жидкости в реле РК-301У-П не должна превышать 50 мм/с.
Реле является прочным при испытании пробным давлением 50 кгс/см2 и герметичным при давлении 40 кгс/см2.
Погрешность срабатывания реле в нормальных условиях не превышает ± 2 мм .
Примечания
1. Уровнем срабатывания реле считают уровень жидкости, при котором происходит замыкание контактов.
2. Значение уровней срабатывания Н реле РК-301У-П и РК-301У-Г в зависимости от плотности жидкости приведены в руководстве по эксплуатации и паспорте реле.
3. Значение уровня срабатывания Н и плотность жидкости ρ для реле РК-301У-В задаются потребителем и приведены в паспорте реле.
Зона возврата реле не превышает 10 мм относительно фактического уровня срабатывания.
Характеристики электрических цепей, коммутируемых контактами реле во взрывобезопасных зонах:
- контакты разомкнуты при уровне жидкости ниже номинального уровня срабатывания;
- род тока – постоянный;
- вид нагрузки – активная;
- коммутируемая мощность – до 10 Вт;
- коммутируемый ток – до 0,5 А;
- коммутируемое напряжение – до 100 В.
Габаритные размеры реле приведены на рис. 1, 2 и 3.
Масса реле не более следующих значений, кг:
РК-301У-П – 0,9;
РК-301У-В (при минимальной длине погружной части) – 0,6;
РК-301У-Г (при минимальной длине погружной части) – 0,6.

Взрывозащищенность

Реле имеют маркировку взрывозащиты 0ExiaIICT5Х, соответствуют ГОСТ Р 51330.0-99 и ГОСТ Р 51330.10-99 и могут быть установлены во взрывоопасных зонах помещений всех классов и наружных установок согласно гл. 7-3 “Правил устройства электроустановок” (ПУЭ), гл. ЭIII-13 ПТЭ и ПТБ и другим директивным документам, регламентирующим установку электрооборудования во взрывоопасных зонах.
Реле соответствуют требованиям "Общих правил взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств" ПБ 09-170-97 и пригодно для использования в системах противоаварийной автоматической защиты (ПАЗ).
Во взрывоопасных зонах помещений и наружных установок питание реле напряжением (16 ± 4) В постоянного тока осуществляется от искробезопасных цепей барьеров (блоков), имеющих вид взрывозащиты "искробезопасная электрическая цепь" с уровнем взрывозащиты искробезопасной цепи "ia" для взрывоопасных смесей, соответствующих подгруппе взрывозащищенного оборудования II C.
Рекомендуемые реле для питания искробезопасных цепей: двухканальное промежуточное искробезопасное реле РПИ-301 или одноканальный искробезопасный сигнально-блокировочный модуль МСБИ-302.

Монтаж и эксплуатация

Условия эксплуатации реле:
- температура окружающего воздуха - от минус 50 до плюс 95 °С;
- атмосферное давление - от 630 до 800 мм рт.ст.;
- относительная влажность воздуха - до 95% при температуре 35 °С и более низких температурах без конденсации влаги;
- вибрационные воздействия с частотой от 10 до 55 Гц и амплитудой смещения не более 0,35 мм;
- содержание агрессивных примесей в окружающем воздухе должно быть в пределах санитарных норм.
Схема электрическая принципиальная реле РК-301У приведена на рисунке 4.
Схемы монтажа и обвязки реле приведены на рисунках 5, 6, 7 и 8.

Гарантии изготовителя

Гарантийный срок хранения - 3 года.
Гарантийный срок эксплуатации - 18 месяцев.

Комплектность

В комплект поставки входят:
- реле уровня (РК-301У-П, РК-301У-В или РК-301У-Г) - 1шт.
- комплект монтажных частей - 1 компл.
- руководство по эксплуатации 0.454.003 РЭ - 1 экз.
- паспорт 0.454.003 ПС - 1 экз.

Пример записи обозначения при заказе

- реле, устанавливаемого на шунте:
"Реле уровня РК-301У-П ";
- реле погружного вертикального с уровнем срабатывания 500 мм и плотностью жидкости ρ=0,8 г/см3:
"Реле уровня РК-301У-В, Н=500 мм , ρ=0,8 г/см3";
-реле погружного горизонтального с длиной погружной части 500 мм:
"Реле уровня РК-301У-Г, L=500 мм "

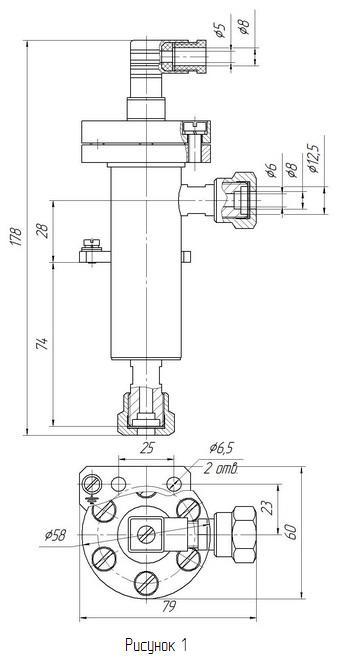

Габаритные и установочные размеры реле РК-301У-П

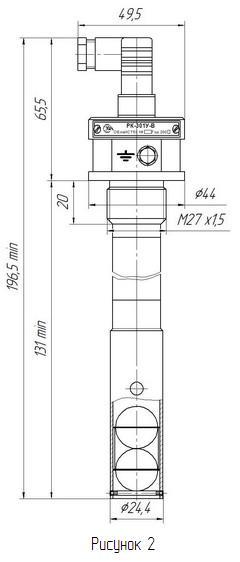

Габаритные и установочные размеры реле РК-301У-В

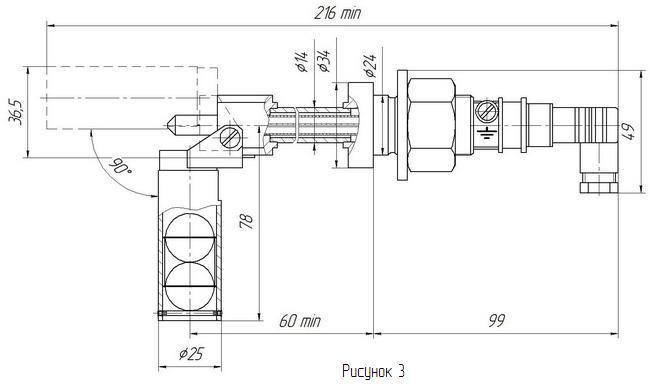

Габаритные и установочные размеры реле РК-301У-Г

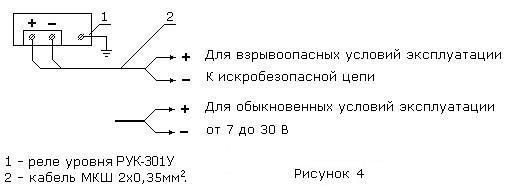

Схема электрическая соединений реле

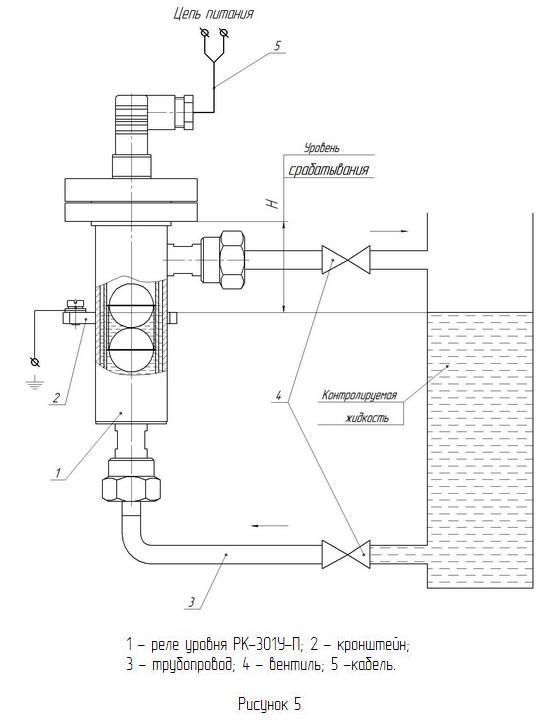

Схема обвязки реле РК-301У-П

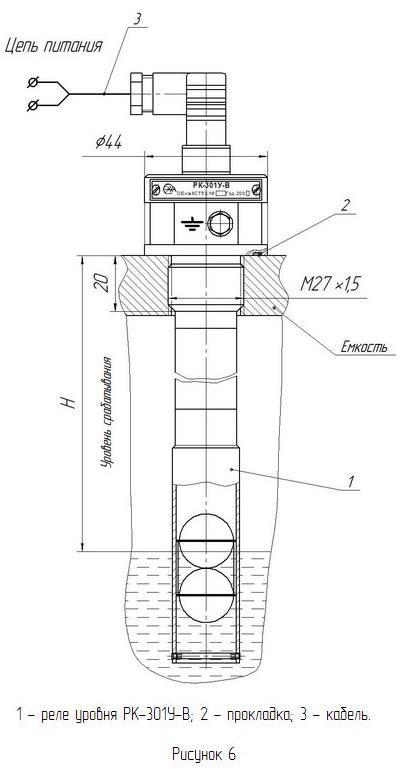

Схема обвязки реле РК-301У-В

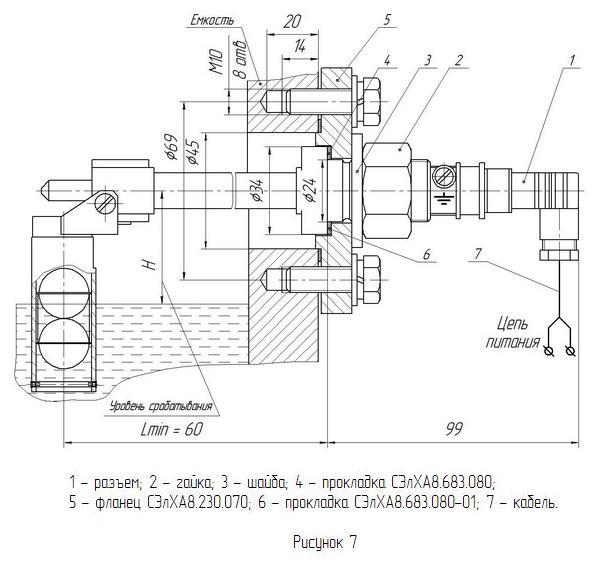

Схема обвязки реле РК-301У-Г с монтажным фланцем, изготавливаемым предприятием-изготовителем по отдельному заказу

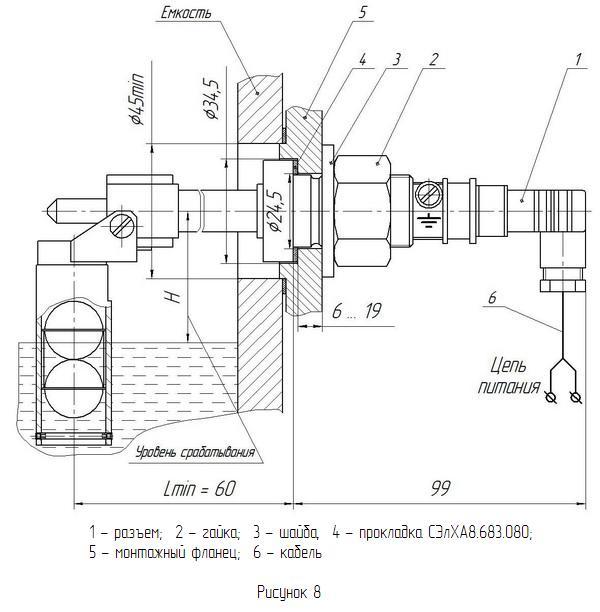

Схема обвязки реле РК-301У-Г с монтажным фланцем, изготавливаемым потребителем
