Датчики температуры ДТ-303-РТ

Датчики температуры ДТ-303-РТ

Назначение

Датчик температуры предназначен для контроля достижения в технологических точках промышленных объектов заданного фиксированного значения температуры (уставки).
Датчик может быть использован для контроля температуры в системах блокировки агрегатов (насосов, компрессоров и другого оборудования), в том числе во взрывоопасных условиях.

Принцип действия

Принцип действия датчика заключается в преобразовании изменения падения напряжения на термочувствительной микросхеме, вызванного изменением температуры контролируемого объекта (например, корпуса подшипника), в изменение тока в линии подключения датчика.
Датчик температуры подключается по двухпроводной линии связи. Ток в цепи подключения датчика зависит от значения контролируемой температуры относительно значения заданной уставки:
- температура ниже уставки, по аналогии с "сухим" контактом – датчик в состоянии "разомкнут", значение тока Iр < 1,8 мА;
- температура выше уставки – датчик в состоянии "замкнут", значение тока IЗ > 3,5 мА.
Скачок тока в линии питания датчика температуры с IР до IЗ детектируется входными цепями устройств, к которым подключается датчик. Это могут быть дискретные или аналоговые входы контроллеров (например СМК-302), входы локальных устройств (СКН-2002, УБН-3, УАС-24, УЗС-24), барьеры искробезопасности (РПИ-301, МСБИ-302, HiD 2000) или блоки питания.

Исполнения

Датчики выпускаются в 30 исполнениях, отличающихся длиной погружной части, диапазоном контролируемых температур, назначением и присоединительной резьбой.

Код датчика Диапазон
контролируемых
температур, °С
Длина погружной
части l, мм
Присоединительная
резьба
Назначение
ДТ-303-РТ-00 -50 ... 125 30 М20x1,5 Измерение
температуры
в аппаратах
ДТ-303-РТ-01 60
ДТ-303-РТ-02 80
ДТ-303-РТ-03 100
ДТ-303-РТ-04 120
ДТ-303-РТ-05 160
ДТ-303-РТ-06 200
ДТ-303-РТ-07 250
ДТ-303-РТ-08 320
ДТ-303-РТ-09 400
ДТ-303-РТ-10 -50 ... 150 60
ДТ-303-РТ-11 80
ДТ-303-РТ-12 100
ДТ-303-РТ-13 120
ДТ-303-РТ-14 -50 ... 150 160
ДТ-303-РТ-15 200
ДТ-303-РТ-16 250
ДТ-303-РТ-17 320
ДТ-303-РТ-18 400
ДТ-303-РТ-19 150 ... 300 60
ДТ-303-РТ-20 80
ДТ-303-РТ-21 100
ДТ-303-РТ-22 120
ДТ-303-РТ-23 160
ДТ-303-РТ-24 200
ДТ-303-РТ-25 250
ДТ-303-РТ-26 320
ДТ-303-РТ-27 400
ДТ-303-РТ-28 -50 ... 125 - М8x1 Измерение
температуры
подшипниковых
узлов
ДТ-303-РТ-29 -

Технические характеристики

Преимуществами датчиков, имеющих выходной сигнал в виде скачка тока в линии питания, являются возможность осуществления диагностики линий связи, при их применении в АСУ ТП в качестве средств систем ПАЗ (п.п. 5.2.2 и 5.3.10 ПБ 09-170-97), а также более высокая помехозащищенность линий связи по сравнению с датчиками типа "сухой контакт".
Предел допускаемой абсолютной основной погрешности срабатывания реле, измеренный в нормальных условиях, может быть равным ±1°С, ±2°С.
Датчик выпускается настроенным на одно значение температуры, кратное 5°С, из области контролируемых температур, по заказу потребителя.
В датчиках ДТ-303-РТ-00…ДТ-303-РТ-09, ДТ-303-РТ-28, ДТ-303-РТ-29 потребитель может перенастроить уставку при помощи переносного блока контроля температуры БКТ-301 или на IВМ РС, через адаптер АП-301, подключаемый к СОМ порту (программное обеспечение поставляется на дискете бесплатно).
Датчик, подключенный к БКТ-301 или IВМ РС через адаптер АП-301, может работать в режиме термометра с погрешностью измерения температуры ± 0,2°С во всем диапазоне.
Для ДТ-303-РТ-00…ДТ-303-РТ-09, ДТ-303-РТ-28, ДТ-303-РТ-29 пользователь может задать:
- значение уставки в °С;
- зону возврата (гистерезис) для предотвращения "дребезга" контактов;
- состояние "контактов" датчика (нормально разомкнутые НР – значение тока IР < 1,8 мА, нормально замкнутые НЗ – значение тока IЗ > 3,5 мА).
Тип регулирования .......... 2-х позиционное
Напряжение питания датчиков ДТ-303-РТ-00…ДТ-303-РТ-09, ДТ-303-РТ-28, ДТ-303-РТ-29, В .......... 20-13+10
Напряжение питания датчиков ДТ-303-РТ-10…ДТ-303-РТ-27, В .......... 20 ± 5
Значение тока в цепи подключения реле для состояния НР:
– температура ниже значения уставки, мА .......... < 1,8
– температура выше значения уставки, мА .......... >3,5
Значение тока в цепи подключения реле для состояния НЗ:
– температура ниже значения уставки, мА .......... >3,5
– температура выше значения уставки, мА .......... < 1,8
Потребляемая мощность, Вт .......... 0,2
Максимальное рабочее давление, МПа .......... до 6,0
Степень защиты оболочки от проникновения внутрь твердых тел и воды .......... IP67 по ГОСТ 14254.
Масса реле, кг .......... до 0,4

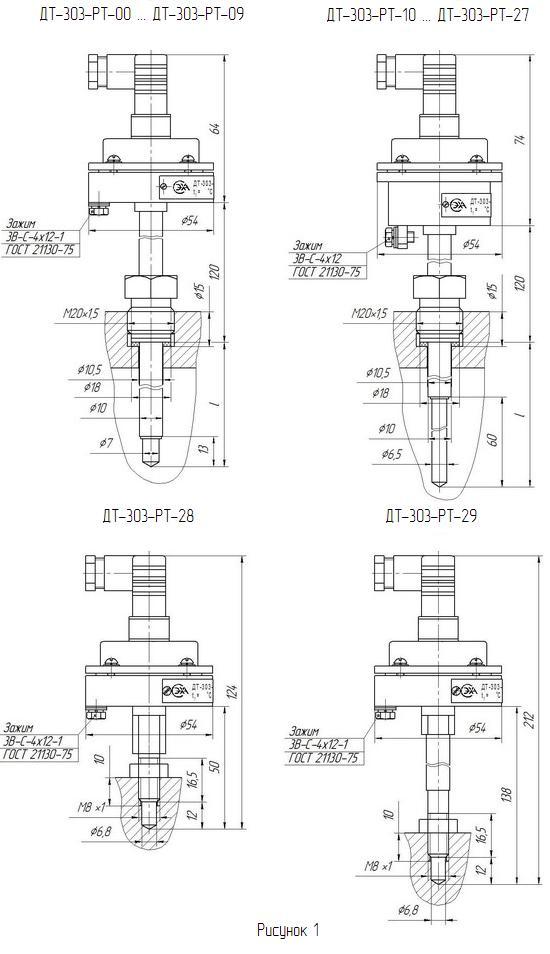

Габаритные и установочные размеры реле приведены на рис.1.

Взрывозащищенность

Датчик имеет маркировку взрывозащиты 0ExiaIICT5Х и может быть установлен во взрывоопасных зонах помещений всех классов и наружных установок согласно гл. 7.3 ПУЭ и гл. ЭIII-13 ПТЭ и ПБТ.
Датчик соответствует требованиям "Общих правил взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств" ПБ 09-170-97 и пригоден для использования в системах противоаварийной автоматической защиты (ПАЗ).

Монтаж и эксплуатация

Условия эксплуатации:
- температура окружающего воздуха - от минус 40 до плюс 85°С.
- относительная влажность - до 95% при 35°С и более низких температурах без конденсации влаги.
Агрессивность среды не должна превышать химическую стойкость стали 12Х18Н10Т.
Монтаж датчиков производится с помощью комплектов монтажных частей в соответствии с рис.1.
Рабочее положение датчика – произвольное.

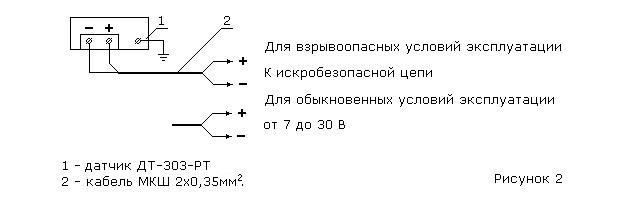

Электромонтаж датчика производится кабелем МКШ 2х0,35 мм2 в соответствии со схемой, приведенной на рис.2.

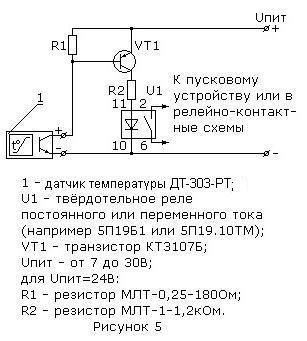

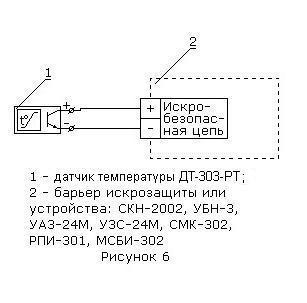

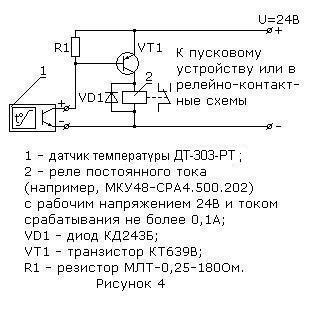

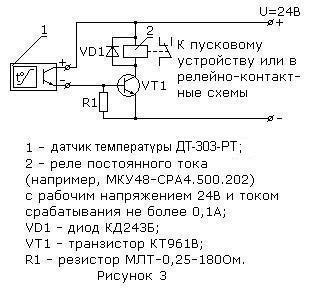

Примеры схем включения датчиков температуры в релейно-контактные схемы приведены на рис. 3, 4, 5, 6.

Гарантии изготовителя

Гарантийный срок хранения - 3 года.
Гарантийный срок эксплуатации - 18 месяцев.

Комплектность

В комплект поставки входят:
- Датчик ДТ-303-РТ-2 (модификация в соответствии с заказом) - 1шт.
- комплект монтажных частей - 1 компл.
- руководство по эксплуатации - 1 экз.
- паспорт - 1 экз.
Примечание. По отдельному заказу поставляются адаптер АП-301 и программное обеспечение на дискете 3,5". На партию датчиков более 10 шт. адаптер АП-301 и программное обеспечение на дискете 3,5" поставляются бесплатно.

Пример записи обозначения при заказе:

- датчика ДТ-303-РТ с присоединительной резьбой М20х1,5, диапазоном контролируемых температур –50…+125°С, уставкой 50°С, длиной погружной части 160 мм и с величиной основной погрешности ±1°С:
" Датчик температуры ДТ-303-РТ-05 0.282.001 ТУ, tу=50°С, погрешность ±1°С".


Габаритные и установочные размеры датчиков температуры ДТ-303-РТ

Схема электрическая соединений датчиков температуры ДТ-303-РТ

Примеры включения датчиков температуры ДТ-303-РТ
