Ультразвуковой расходомер-счетчик UFM 005

Предназначен для измерения и коммерческого учета расхода и объема теплоносителя, в системах отопления, горячей и холодной воды и других жидкостей.

Основные технические характеристики

Диаметр условного прохода, мм

15

20

25

32

40

50

65

80

100

150

200

1600

Нижний предел расхода Fmin м3

0,03

0,05

0,07

0,12

0.2

0.5

0,8

1,2

1,9

4,3

7,5

300

Переходный предел расхода Ft м3

0,08

0,14

0,2

0,36

0,6

1,4

2,4

3,6

5,6

12,8

22,4

1400

Верхний предел расхода Fmax м3

2,0

3,6

5,0

9,0

15,0

35

60

90

140

320

560

36000

Температура жидкости, °С

+5…+150

Давление жидкости в трубопроводе, МПа

от 0,1 до 1,6

Длина прямолинейного участка для первичного преобразователя Ду 15-40 мм

не требуется

Длина прямолинейного участка до первичного преобразователя для Ду 50-1600 мм

10 Ду

Длина прямолинейного участка после первичного преобразователя для Ду 50-1600 мм

5 Ду

Длина соединительных кабелей, м

5…200

Число знакомест для индикации

8

Норма средней наработки на отказ, час

50000

Полный средний срок службы, лет

12

Межповерочный интервал, лет

4

Масса электронного блока, кг

1,5

Напряжение питания прибора, В

220 (50 Гц)

Пределы допускаемых погрешностей не превышают при измерении:

– расхода

± 1%

– объема от Fmin до Ft

± 5%

– объема от Ft до Fmax

± 2%

– времени

± 0,1%

Комплект поставки


Информация, отображаемая на ЖКИ дисплея:
– расход жидкости, м3/ч;
– объем жидкости, прошедшей через трубопровод, м3;
– время работы расходомера-счетчика, ч;
– календарная дата и время.

Комплект поставки расходомера-счетчика:
– первичный преобразователь расхода для dy 15-200 мм – 1 шт.;
– пьезопреобразователи с комплектом монтажных частей для врезки в трубопровод, для dy>200 мм – 2 шт.;
– вычислитель – 1 шт.;
– комплект кабелей для подключения первичного преобразователя (пьезопреобразователей) к вычислителю.



При заказе расходомера-счетчика необходимо указать: тип расходомера-счетчика, верхнее значение измеряемого расхода в м3/ч.



Пример заказа:

Расходомер-счетчик UFM 005 с верхним значением измеряемого расхода 10 м3/ч:
UFM 005 – 10 м3/ч.

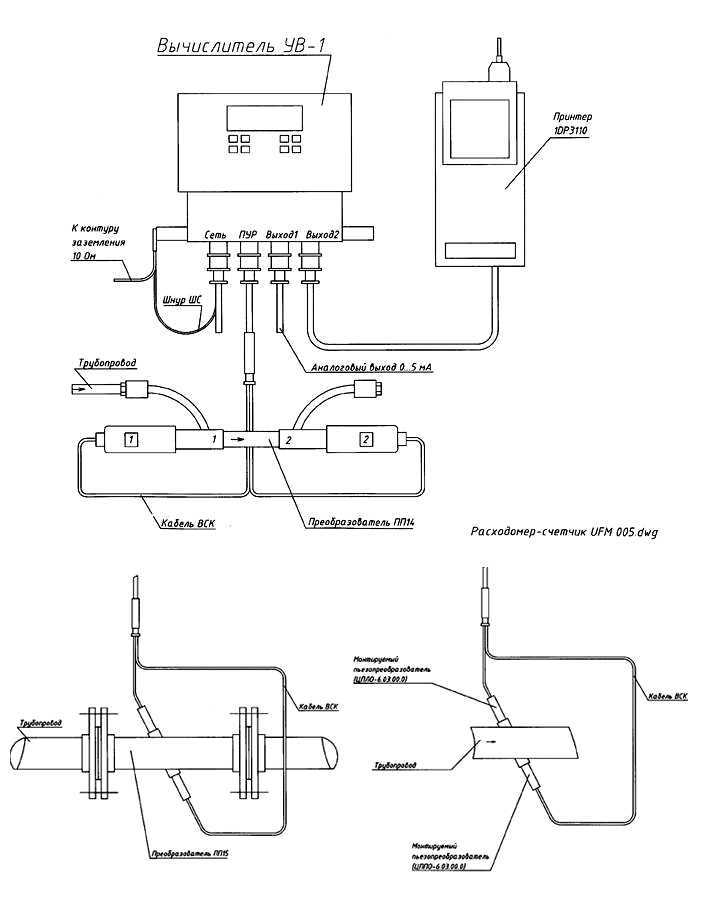

Габаритные и присоединительные размеры

Ультразвуковой расходомер-счетчик UFM 005
