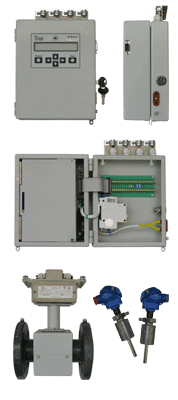

Теплосчетчики ТеРосс

Теплосчетчики ТеРоссНАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Теплосчетчики ТеРосс (в дальнейшем – теплосчетчики) предназначены для измерения и  регистрации переданного источником и полученного потребителем количества теплоты (тепловой энергии) и теплоносителя, а также других параметров теплоносителя в  закрытых и открытых  системах тепловодоснабжения.

Область применения: узлы коммерческого учета тепловой энергии и расхода теплоносителя на источниках и у потребителей тепловой энергии, пункты коммерческого учета  водоснабжения и сброса сточных вод, системы сбора данных, контроля и регулирования технологических процессов на жидких средах.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕПЛОСЧЕТЧИКА

 1.    Пределы допускаемой относительной погрешности измерительного канала количества теплоты в рабочих условиях применения в зависимости от класса теплосчетчика  по ГОСТ Р 51649-2000, %:
                                                                            класс С d0 = ±(2 + 4 Dtmin/Dt + 0,01·Gmах/G),
                                                                            класс В d0 = ±(3 + 4 Dtmin/Dt + 0,02·Gmах/G),
где:
- Dtmin [oС]  - наименьшее значение разности температур в подающем и обратном трубопроводах;
- Dt [°С]    –  значение разности температур в подающем и обратном трубопроводах;
- G  и Gmах –  значение расхода теплоносителя и его наибольшее значения в подающем трубопроводе. (
Оценка погрешности измерений проводится по МИ 2553-99.)

2.    Пределы допускаемой относительной погрешности по показаниям  при измерении        объемного и  массового расхода, объема  и массы  теплоносителя в рабочих условиях применения,  %:
  • каналы с электромагнитными  полнопроходными преобразователями расхода, %
            ±(0,8 + 0,002·Gmах/G)
  • каналы с преобразователями расхода и счетчиками с импульсным или частотным выходным сигналом, %

  теплосчетчики класса С, %:
                    в диапазоне   0,04Gmax < G < Gmax  ± 1,0
                    в диапазоне   Gmin < G < 0,04·Gmax       ±(1,0 + 0,01·Gmах/G)
   теплосчетчики класса В, %:
                    в диапазоне   0,04Gmax ? G ? Gmax  ± 2,0
                    в диапазоне   Gmin ? G < 0,04·Gmax        ±(2,0 + 0,02·Gmах/G)
  • каналы с  погружными преобразователями  расхода, %:


Один датчик    локальной
скорости

Три датчика локальной скорости
1 < Gmax/G < 25
25 < Gmax/G < 50
50 < Gmax/G < 100

± 2
± 3
± 4

± 1,5
± 2,7
± 3


3.     Диапазоны  измерений температуры теплоносителя, °С:
                                             в водяных  системах от 0 до 150
                                             в системах с хладагентами от минус 40 до 150

4,5,6,7,8 пункты не отображаются.

9. Пределы допускаемой приведенной погрешности теплосчетчика при преобразовании измерительной информации в выходной электрический токовый сигнал   ±0,5 %.

10. Пределы допускаемой приведенной погрешности теплосчетчика при преобразовании измерительной информации в выходной электрический частотный сигнал   ±0,5 %.

11. Пределы допускаемой абсолютной погрешности  преобразования  измерительной информации в выходной импульсный  сигнал  ±1имп.

12.  Условия эксплуатации:
12.1  Параметры теплоносителя (измеряемой среды):
  • удельная электрическая проводимость, См/м,                           от 5*10-4  до 10;
  • температура, °С,                                                                                    до 150;
  • давление, МПа,                                                                                      до 1,6,

12.2 Устойчивость к внешним воздействующим факторам:

  • температура окружающего воздуха, °С                                            от +5 до +55
  • относительная влажность при 35 °С и более низких
    температурах без конденсации влаги, %                                         до 93
  • атмосферное давление, кПа                                                               от 84,0  до 106,7
  • амплитуда вибрации в диапазоне 10 … 55Гц, мм                        0,35
  • магнитные постоянные и (или) переменные поля
    сетевой частоты  напряженностью, А/м                                            до 400

13.   Параметры сетевого питания:

  • напряжение, В                                                                                       от 187  до  242
  • частота, Гц                                                                                               50 ± 1
  • потребляемая мощность, В·А                                                            не более 20·(N+1),
    где N – количество ПР

14.    Масса электронных блоков теплосчетчика:

  • блок ИБ                                            в зависимости от Ду преобразователя расхода
  • блок ВУ, кг                                                                                     не более   5,0

15.    Габаритные размеры блоков теплосчетчика

    • блок ИБ,                                          в зависимости от Ду преобразователя расхода
    • блок ИВУ мм                                                                               190х240х110

16.    Полный срок службы, лет                                                                          не менее 12

17.  Норма средней наработки на отказ теплосчетчика
при доверительной вероятности 0.95, ч                                                         не менее  80000

КОМПЛЕКТАЦИЯ ТЕПЛОСЧЕТЧИКА

Наименование и условное обозначение

Количество

Вычислительный  блок ВУ

1 шт.

Измерительный блок ИБ

согласно схемы заказа

Первичные преобразователи расхода, температуры, давления

согласно схемы заказа

Руководство по эксплуатации  4218-017-73016747 РЭ

1 экз.

Инструкция по монтажу ИМ 4218-017-73016747-06

1 экз.

Методика  поверки  МП 73016747-06

1 экз. (по заказу)

Паспорт  4218-017-73016747 ПС

1 экз.

Составные части, поставляемые по дополнительному заказу: блок питания ИПС, выносное  индикаторное табло (ТИН), адаптер стандартизованного выхода (АСВ), комплект монтажных частей.
