УЛЬТРАЗВУКОВОЙ СИГНАЛИЗАТОР УРОВНЯ ЖИДКОСТИ СЖУ-2

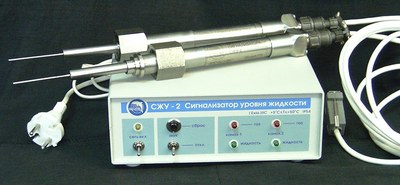

УЛЬТРАЗВУКОВОЙ СИГНАЛИЗАТОР УРОВНЯ ЖИДКОСТИ СЖУ-2Предназначен для использования в нормальных и экстремальных условиях, при дистанционных измерениях. Контролирует все виды жидкостей в температурном диапазоне от -190С до +400С и давлении до 20МПа. Диапазон температур окружающей среды от -60С до +85С. Исполнение СЖУ-2 – особовзрывобезопасное – 0ЕхiаIICT5. Принцип действия сигнализатора основан на определении затухания акустической волны в чувствительном элементе датчика, при погружении его в контролируемую жидкость. Состоит из электронного блока, двух датчиков и кабелей связи. Оснащен системой самодиагностики, которая автоматически проверяет работоспособность датчика, включая электронику и пьезокристал.

Контролируемые жидкости

нефть и ее фракции, вода, сжиженные газы, растворители и любые другие жидкости, не формирующие отложения на материале чувствительного элемента и не разрушающие его.

Назначение и область применения

Сигнализатор предназначен для контроля уровня жидкости в открытых или закрытых, в том числе находящихся под давлением, емкостях в технологических установках промышленных объектов химической, нефтехимической, медицинской, пищевой и других отраслях промышленности, а также может быть использован в качестве индикатора наличия (отсутствия) жидкости в контролируемом объеме. Сигнализатор осуществляет выдачу электрических, световых и акустических сигналов при превышении или снижении контролируемой жидкостью двух заданных уровней (верхнего и нижнего).

Основные технические характеристики

Номинальное напряжение питания СЖУ-2 - 220В переменного тока (50Гц).

Потребляемая мощность не более 4,0Вт.

Напряжение, коммутируемое выходными ключами сигнализатора от 14 до 28 В.

Ток, коммутируемый выходными ключами сигнализатора, - не более 0,1А.

Время реакции сигнализатора не более 0,1с, гистерезис – 2,0с.

Диапазон температуры воздуха, окружающего датчики СЖУ-2, - от минус 60 °С до плюс 85 °С.

Диапазон температуры воздуха, окружающего электронный блок СЖУ-2, - от плюс 5 °С до плюс 50 °С.

Диапазон температуры контролируемой среды - от минус 190 °С до плюс 400 °С.

Максимальное давление контролируемой среды не более 6 МПа (по заказу до 20 МПа).

Сигнализатор устойчив к воздействию вибрации с ускорением 2g.

Степень защиты датчика IP 67, электронного блока IP54.

Средняя наработка на отказ не менее 10000час. Средний срок службы – 12 лет.

Габаритные размеры датчика, мм - 350х32, электронного блока, мм – 260х200х70..

Длина штуцера датчика может быть увеличена до 1м (по заказу).

Масса датчика, не более, – 0,3 кг, электронного блока – 0,6 кг.

Расположение датчиков на объекте – произвольное.
