Станции управления и сбора данных Каскад-Э

Станции управления и сбора данных Каскад-ЭМногофункциональный контроллер КАСКАД-Э предназначен для сбора, обработки и хранения информации, а также управления объектами в составе распределенных АСУ ТП малого и среднего (по числу входов-выходов) уровня сложности.

Блочно-модульная конструкция КАСКАД-Э позволяет создавать оптимальную конфигурацию контроллера, выбирая различные количества и типы модулей ввода-вывода для конкретного объекта автоматизации. Для увеличения информационной мощности к одному базовому монтажному блоку контроллера можно подключить до 3 блоков расширения.

Основные области применения
·     Системы учета параметров энергоносителей.
·     Системы учета электроэнергии.
·     Произвольные системы сбора данных.
·     Информационные системы.
·     Произвольные телеметрические системы с простыми алгоритмами измерений и расчетов, в том числе с элементами формирования хронологии событий.
·     Стационарные системы контроля работы агрегатов и системы с функциями выявления подозрительных узлов (двигателей, подшипников, блоков питания и т.д.).

Состав контроллера

Контроллеры «КАСКАД-Э» могут включать в свой состав:

·     Модуль связи SC-01 для подключения к сетям на основе интерфейсов RS422, RS485, TTY и обеспечивающий обмен информацией сигнальных модулей с управляющим компьютером.

·     Универсальный модуль связи SC-02, обеспечивающий поддержку протокола связи с внешней сетью, аналогичного протоколу модуля SC-01, поддержку обмена командами и данными между модулями ввода-вывода, поддержку архивирования данных с модулей на съёмную flash-карту памяти.

·     Сигнальные модули (AI, DI, DO), предназначенные для ввода-вывода аналоговых и дискретных сигналов с различными электрическими и временными параметрами.

·     Модули блоков питания (PS-2, PS-3), обеспечивающие возможность питания различных внешних устройств непосредственно от контроллера.

·     Модуль расширения (МЕ), обеспечивающий возможность подключения к любому монтажному блоку контроллера, дополнительных блоков расширения с модулями ввода-вывода.

Контроллеры «КАСКАД-Э» позволяют использовать в своем составе до 16 различных сигнальных модулей ввода-вывода, распределенных по 4 монтажным блокам и опрашиваемых одним модулем связи.

Конструкция контроллера отличается высокой гибкостью и удобством обслуживания:

·     Монтажные блоки (каркасы) предназначены для установки на стену при помощи кронштейнов с петлями для крепления.
·     Все модули легко устанавливаются в монтажные блоки и фиксируются на установленных местах винтами.
·     Подключение модулей к внутренней шине контроллера производится с помощью шинных соединителей.
·     Наличие фронтальных соединителей, позволяет производить замену модулей без демонтажа всех внешних соединений.
·     Подключение внешних соединений производится с помощью винтовых и клеммных контактов.

Краткое описание конструкции.

Контроллер состоит из одного или нескольких монтажных блоков (каркасов) для настенного монтажа с посадочными местами для модулей.
Монтажный блок представляет собой металлический корпус с посадочными местами для установки модулей.
Посадочные места представляют собой 64-контактные разъемы (розетки) с подведенным питанием и внутренней шиной контроллера.
Для объединения модулей в блоке служит генмонтажная печатная плата.
Каждый интерфейсный модуль, входящий в состав контроллера, обменивается информацией по последовательной синхронной шине между собой и модулем связи.

В состав каждого блока входят:

·     один модуль питания PS-1;
·     один модуль связи SC-01 или SC-02 для основного блока;
·     модуль расширения МЕ для каждого дополнительного блока расширения;
·     до четырех интерфейсных модулей (модулей ввода-вывода и функциональных модулей) для каждого блока (количество и тип модулей зависит от исполнения контроллера);
·     один модуль питания внешних устройств PS-2 (с вынесенным на фронтальную панель разъемом для подключения внешних цепей) или PS-3 (без разъема подключения) – рекомендуется при использовании в контроллере модулей ввода DI=12/24.

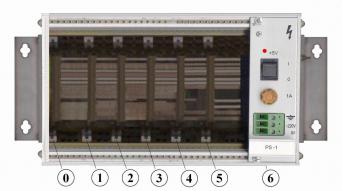

Каждый монтажный блок рассчитан на установку семи модулей:

– 0 место ( для установки модуля связи SC-01, SC-02 или модуля расширения ME );

– с  1 по 4 места ( для четырех интерфейсных модулей ввода-вывода );

– 5 место ( для модуля питания датчиков РS-2 или PS-3 );

– 6 место ( для модуля питания PS-1 ).

Интерфейсные модули ввода-вывода взаимозаменяемы, т.к. имеют одинаковый типоразмер и могут устанавливаться в любое с первого по четвертое платоместо монтажного блока.

Каждый модуль состоит из панели и печатной платы. Платы устанавливаются в корпус,  при этом панели модулей образуют переднюю панель контроллера.

По степени пыле- и влагозащищенности модули, входящие в состав контроллеров,  имеют исполнения IР30.

На передних панелях модулей расположены  разъемы для подключения внешних цепей входных сигналов, электропитания и интерфейсов RS232, RS485, RS422, TTY, а также светодиодные индикаторы для индикации ошибок или отказов модуля.

Монтажные блоки (каркасы):

Название исполнения монтажного блока Краткое описание
КАСКАД-Э мод Х-ХХХХ-Х

Блок монтажный (каркас) с 4 открытыми слотами для модулей ввода-вывода, с их питанием от установленного модуля PS-1 ( ~164…242)В.  Дополнительный модуль  =12В, 500мА для питания внешних устройств.
КАСКАД-Э мод Х-ХХХХ-0 Блок монтажный (каркас) с 4 открытыми слотами для модулей ввода-вывода, с их питанием от установленного модуля PS-1 ( ~164…242)В.  Дополнительный модуль  для питания внешних устройств отсутствует.
КАСКАД-Э мод Х-0ХХХ-Х Блок монтажный (каркас) с 3 открытыми слотами для модулей ввода-вывода, с питанием от установленного модуля PS-1 ( ~164…242)В.  Дополнительный модуль  =12В, 500мА для питания внешних устройств.
КАСКАД-Э мод Х-0ХХХ-0 Блок монтажный (каркас) с 3 открытыми слотами для модулей ввода-вывода, с их питанием от установленного модуля PS-1 ( ~164…242)В.  Дополнительный модуль  для питания внешних устройств отсутствует.
КАСКАД-Э мод Х-00ХХ-Х Блок монтажный (каркас) с 2 открытыми слотами для модулей ввода-вывода, с питанием от установленного модуля PS-1 ( ~164…242)В.  Дополнительный модуль  =12В, 500мА для питания внешних устройств.
КАСКАД-Э мод Х-00ХХ-0 Блок монтажный (каркас) с 2 открытыми слотами для модулей ввода-вывода, с их питанием от установленного модуля PS-1 ( ~164…242)В.  Дополнительный модуль  для питания внешних устройств отсутствует.
КАСКАД-Э мод Х-000Х-Х Блок монтажный (каркас) с одним открытым слотом для модулей ввода-вывода, с питанием от установленного модуля PS-1( ~164…242)В.  Дополнительный модуль  =12В, 500мА для питания внешних устройств.
КАСКАД-Э мод Х-000Х-0 Блок монтажный (каркас) с одним открытым слотом для модулей ввода-вывода, с их питанием от установленного модуля PS-1 ( ~164…242)В.  Дополнительный модуль  для питания внешних устройств отсутствует.

Функциональные модули и модули ввода-вывода для контроллера «КАСКАД-Э»:


Название модуля Краткое описание
SC-01 Модуль связи SC-01. Скоростной коммуникационный модуль для сети RS485/RS422/TTY (активная токовая петля 20мА, 30В). Обеспечивает передачу данных  м/у ПК и системой ввода-вывода на контроллерах КАСКАД-Э. Сетевой порт - RS485 или RS422 или TTY. Скорость обмена - 1200, 2400, 4800, 9600, 19200, 57600, 115200 бод.   Порт расширения - SPI.
SC -02 Универсальный модуль связи  SC-02 с памятью данных. Скоростной коммуникационный модуль для сети RS485/RS422/TTY (активная токовая петля 20мА, 30В). Обеспечивает передачу данных  м/у ПК и системой ввода-вывода на контроллерах КАСКАД-Э. Сетевой порт – RS485 или RS422 или TTY. Скорость обмена - 1200, 2400, 4800, 9600, 19200, 57600, 115200 бод. Порт расширения - SPI, совмещенный с портом RS232, предназначенным для связи контрольной панелью или управляющими устройствами. Память данных 256(512) Мбайт на карте памяти типа SDC. Флеш-память 2Мбайт для исполняемых программ пользователя.
ME Модуль расширения МЕ в комплекте с кабелем связи для подключения к блоку расширения.
AI-01 8-канальный модуль аналоговых входов тока ± (0...5)мА, ± (0...20)мА, ± (4...20)мА.  АЦП 16 бит дельта-сигма, Rвх=50 Ом, точность ± 0,1%. Время  измерения 125мс на канал (Все каналы за 1 с). Гальваническая развязка между каналами при помощи твердотельных реле. Уровень развязки 400 В. Внутренняя память данных FRAM типа на 870 измерений по каждому каналу с настраиваемым периодом архивации.
AI-02 Модуль ввода  сигналов  термопар. 8-канальный модуль аналоговых входов напряжения  ± 0-1 В,  0-100 мВ,  и термопар  J, K, L, R, S, A-1, B, N.  АЦП 16 бит дельта-сигма, Rвх=1 МОм, точность не хуже ±3 град. С, разрешение 0,1% . Время  измерения 125мс на канал (Все каналы за 1 с). Гальваническая развязка между каналами при помощи твердотельных реле. Уровень развязки 400 В. Внутренняя память данных FRAM типа на 870 измерений по каждому каналу с настраиваемым периодом архивации.
AI-03 8-канальный модуль аналоговых входов для измерения сигналов от  термометров сопротивления типа Pt100, ТСП 50, ТСП 100, ТСМ 50, ТСМ 100, АЦП 16 бит дельта-сигма.  Точность ± 0,25%. Время опроса 250мс на канал (за 2 с все 8 каналов). Аналоговая коммутация каналов. 3-х и 4-х проводные схемы измерения по выбору пользователя, индивидуально для каждого канала. Внутренняя память данных FRAM типа на 870 измерений по каждому каналу с настраиваемым периодом архивации.
DI-12/24 Модуль ввода  дискретных сигналов. 8 гальванически изолированных между собой входов. U вх = 12…24 В. Входное сопротивление – 3,5 кОм. Гальваническая развязка входов от внутренней шины. До 8 внутренних 16-разрядных счетчиков. Совмещенный режим работы входов (счетчики и телесигнализация). Память данных FRAM типа до 1280 измерений по каждому каналу с настраиваемым периодом архивации. Параметры входных сигналов:  логическая «1» напряжением от 7 до 24 В;  логический «0» напряжением от 0 до 3,6 В; длительность импульсов не менее 10 мс; длительность пауз между импульсами не менее 50 мс; частота следования импульсов не более 16 Гц. Программная фильтрация входных сигналов (защита от ”дребезга” ) –   от 1 до 256 мс.
DO-01 Модуль вывода дискретных сигналов. 8  реле. Число общих проводов - 8 (8 изолированных групп). Рабочее напряжение =36В/~30 В (47...63Гц). Тип вывода - поляризованное реле,  однополюсное, с удержанием текущего состояния контактов.  Максимальный ток - 1А/канал. Время включения -выкл. -  3 мс. Программно настраиваемая задержка включения соседних реле от 1 до 256 мс. Варисторная защита контактов. Память данных   (состояний реле) FRAM типа до 1280 измерений по каждому каналу с настраиваемым периодом архивации.
PS-1 Модуль питания PS-1. Вход: ~ (164…242)В, выходы: =5В, 1000мА ; =5В, 200мА; =30В, 25мА. Формирование сигнала пропадания напряжения сети. Удержание питания контроллера при провалах напряжения силовой сети на время не менее 2 сек.
PS-2 Модуль питания датчиков с разъемом для подключения внешних цепей. Вход:  ~ (95…242)В, выход: =12В, 500мА
PS-3 Модуль питания датчиков без разъема для подключения внешних цепей. Вход:  ~ (95…242)В, выход: =12В, 500мА
Выход для питания внешних датчиков выводится на разъемы модулей дискретного ввода.

Соответствие требованиям национальных стандартов:

·     сертификат Госстандарта России № 13118 о регистрации контроллеров в Государственном реестре средств измерений под № 23584-02.

Основные особенности:

·
     блочно-модульная конструкция (набор плат в едином  корпусе блока монтажного); ·     размещение в металлическом корпусе (эффективное экранирование от влияния электромагнитных помех);
·     подключение до 3-х блоков расширения, всего до 16 модулей ввода-вывода (128 точек ввода-вывода);
·     11 типов функциональных модулей и модулей ввода-вывода с индивидуальной гальванической изоляцией;
·     встроенные источники питания интерфейсных модулей и внешних датчиков;
·     возможность работы устройства в расширенном диапазоне питающих напряжений;
·     защита информации в момент пропадания напряжения в питающей электрической сети;
·     наличие часов реального времени с возможностью синхронизации от сервера;
·     возможность индивидуальной настройки каналов любого модуля ввода-вывода;
·     поддержка нескольких интерфейсов связи: RS-422, RS-485, RS232, TTY – токовая петля (30 В);
·     архивация данных с заданным периодом времени, в том числе при пропадании связи с сервером;
·     объем памяти данных от 256 Мбайт;
·     энергонезависимая память настроек;
·     работа устройства в расширенном рабочем температурном диапазоне  от –10°С  до +50°С;
·     гальваническая развязка между каналами модулей аналогового ввода (400В), дискретного ввода (1000В);
·     погрешность измерения сигналов постоянного тока не хуже 0,1%;
·     возможность механической блокировки конфигурации и настроек контроллера;
·     шина расширения SPI.

Информационная мощность:

·     8-разрядный процессор с гарвардской архитектурой 16МГц;
·     операционная система реального времени;
·     Flash-память программ пользователя – 2 Мб;
·     оперативная память – 0,5 Мб;
·     память данных – 256/512 Мб (карта SECURE DIGITAL);
·     дискретные входы – до 128; дискретные выходы – до 64;
·     аналоговые входы – до 128;.аналоговые выходы – до 8 (в плане разработки)

Основные интерфейсы:

·     СОМ1 – RS 485/ RS 422/ TTY и СОМ2 – RS 232, шина расширения SPI .

Эксплуатационные характеристики:

·     температура окружающего воздуха от – 10 до +50 град С;
·     относительная влажность от 5 до 95 % без конденсации влаги;
·     атмосферное давление от 84 до 106,7 кПа;
·     устойчивость к вибрациям L3 по ГОСТ 12997-84;
·     степень пылевлагозащищенности IР30 по ГОСТ 14254- 96

Питание контроллера:

·     переменный ток напряжением (164….242) В и частотой (47…63) Гц;
·     максимальная потребляемая мощность одним блоком контроллера при двух установленных модулях питания – не более 14 Вт

Вес монтажного блока с модулями и блоками питания (макс):                  не более 7 кг

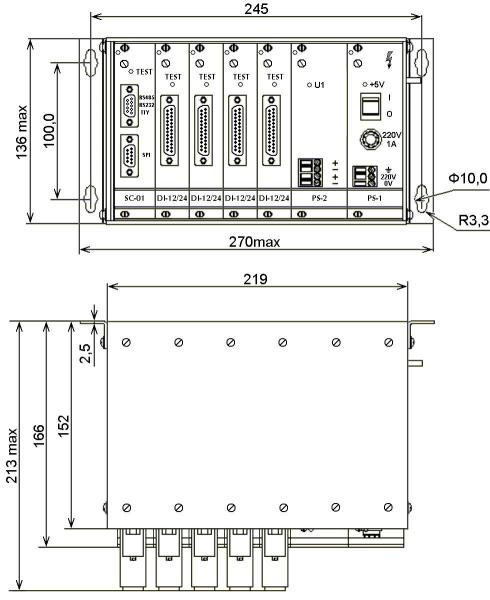

Габаритные размеры монтажного блока контроллера:                  270 x 136 x 166 (213) мм

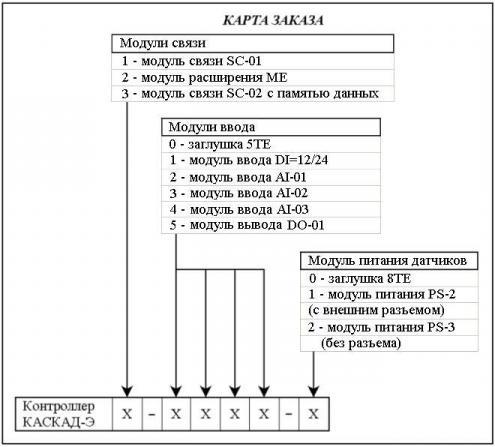

Пример записи при заказе контроллера:

«Контроллер «КАСКАД-Э  1 - 1240 - 1».

Допускается поставка отдельных компоновочных модулей

Пример записи при заказе модуля:

«Модуль ввода DI=12/24  - 1 шт».
