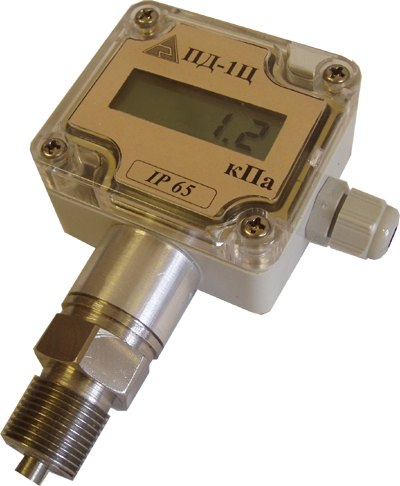

Преобразователь давления цифровой с унифицированным выходным сигналом ПД-1Ц

ПД-1Ц.1
ПД-1Ц.2
ПД-1Ц.3

ТУ 4212-076-10474265-05

Код по ОКП 42 1281

Преобразователь давления цифровой с унифицированным выходным сигналом ПД-1Ц Преобразователь давления ПД-1Ц предназначен для измерения избыточного давления неагрессивных и агрессивных жидкостей, паров, газов, цифровой индикации измеренного сигнала и его преобразования в унифицированный выходной сигнал постоянного тока.

Индикация текущего значения измеряемого давления осуществляется непрерывно на цифровом 4‑разрядном жидкокристаллическом индикаторе. Измерительные преобразователи передают выходной сигнал по той же паре проводов, по которой получают питание.

С помощью индикатора и встроенной трёхкнопочной панели управления пользователь может осуществлять:
- контроль настройки параметров преобразователя;
- установку нуля;
- настройку времени усреднения (демпфирования) для цифровой индикации измеряемого давления;
- перенастройку диапазона преобразования давления в ток;
- выбор прямой или инверсной характеристики преобразования;
- калибровку преобразователя.

Наименование параметра	Значение параметра
Диапазон измерения (линейная шкала):
- ПД-1Ц.1 (полисиликоновый сенсор)	(0...4); (0...10); (0...16); (0...25); (0...40); (0...60); (0...100) кПа
- ПД-1Ц.2 (керамический сенсор)	(0...100); (0...160); (0...250); (0...400); (0...1000); (0...1600); (0...2500); (0...4000) кПа
- ПД-1Ц.3 (мембранный сенсор)	(0...25); (0...40); (0...60); (0...100) кПа
Температура измеряемой среды:
- ПД-1Ц.1 (полисиликоновый сенсор)	(0...+50) °C ((-40...+85) °C без нормирования погрешности)
- ПД-1Ц.2 (керамический сенсор)	(-25...+85) °C ((-40...+125) °C без нормирования погрешности)
- ПД-1Ц.3 (мембранный сенсор)	(0...+82) °C ((-40...+125) °C без нормирования погрешности)
Класс точности:
- по показаниям	0,5
- по выходному току	1,0
Выходной сигнал постоянного тока	(4...20) мА
Схема подключения к внешним устройствам	двухпроводная
Индикация измеряемого параметра	4 разряда
Периодичность измерений	1 с
Напряжение питания постоянного тока	(9...30) В
Потребляемая мощность	не более 0,6 ВА
Климатическое исполнение:	УХЛ 3.1*
- при температуре окружающего воздуха	(-30...+70) °C
- при относительной влажности окружающего воздуха	до 95 % при 35 °C
- при атмосферном давлении	от 84 до 106,7 кПа
Устойчивость к механическим воздействиям	V2 по ГОСТ 12997
Масса	не более 0,25 кг
Подключение к процессу:
- ПД-1Ц.1 и ПД-1Ц.2	штуцер М20×1,5
- ПД-1Ц.3	штуцер М30×2
