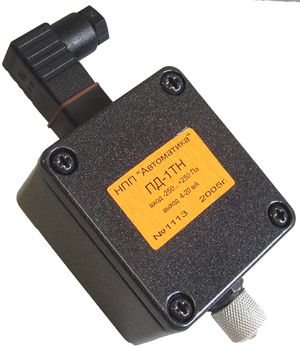

Тягомер с токовым выходом ПД-1Т

Тягомер с токовым выходом ПД-1ТТУ 4212-058-10474265-03

Код по ОКП 42 1281

Предназначен для измерения и преобразования в унифицированный токовый сигнал малого разрежения неагрессивных газов.

Наименование параметра Значение параметра
Диапазон измерения (линейная шкала) 0...-7,5 кПа (см. шифр заказа)1)
Температура рабочей среды -20...+85 °C
Класс точности 1,5 или 2,5
Выходной сигнал постоянного тока: 4...20 мА (двухпроводная схема) или 0...5 мА (трехпроводная схема)
Напряжение питания постоянного тока 2) 15...30 В
Потребляемая мощность 1ВА
Климатическое исполнение: УХЛ 3.1*
    - температура окружающего воздуха -10...+50 °C
    - относительная влажность окружающего воздуха до 95 % при 35 °C
    - атмосферное давление от 84 до 106,7 кПа
Степень защиты от воды и пыли по ГОСТ 14254 IP54
Устойчивость к механическим воздействиям V2 по ГОСТ 12997
Габаритные размеры 121×58×35 мм
Масса не более 0,3 кг
Подключение к процессу 3) штуцер М20×1,5; под трубку ПВХ 6×1 штуцер М30×2; под трубку ПВХ 6×1

Примечания:

1) По желанию заказчика возможна поставка преобразователей с другими диапазонами измерения.

2) В качестве блока питания и измерительного прибора можно использовать приборы типа ПКЦ или ПС-4.

3) Входные штуцеры см. ПД-1, рис. 1.
