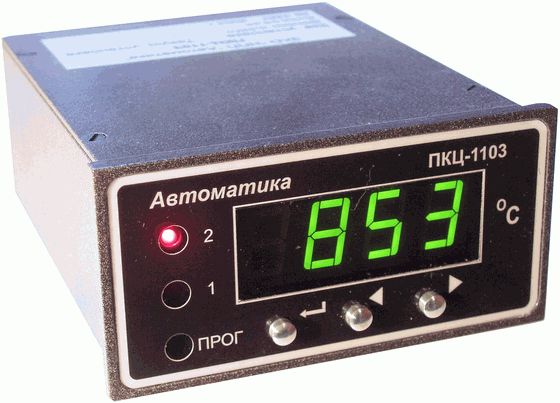

Приборы контроля цифровые программируемые с двух- или трёхпозиционным регулятором ПКЦ-1103

ТУ 4211-044-10474265-02

Код по ОКП 42 1172

Приборы контроля цифровые программируемые с двух- или трёхпозиционным регулятором ПКЦ-1103Приборы предназначены для преобразования сигналов от термопар (ТП) в унифицированные сигналы постоянного тока, цифровой индикации температуры, сигнализации выхода температуры за пределы заданных уставок.

Встроенная компенсация температуры <свободных концов> термопар.

Гальваническая изоляция между входными и выходными сигналами.

Программный выбор диапазона измерения, линеаризация сигналов термопреобразователей в соответствии с НСХ по ГОСТ Р 8.585-2001.

Программная настройка прибора и изменение параметров входных и выходных сигналов.

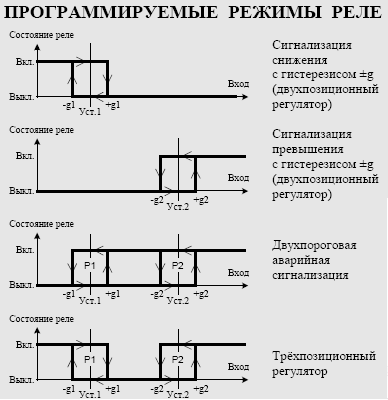

Программная установка режима 2-х или 3-х позиционного регулятора.

Сохранение установленных параметров в энергонезависимой памяти.

Наименование параметра Значение параметра
Диапазон измерений (линейная шкала) -50...+1300 °C (см. шифр заказа)1)
Тип НСХ К (ТХА), L (ТХК)1)
Класс точности 0,5
Выходные сигналы:
    - аналоговый 0-5 или 4-20 мА
    - 2 дискретных переключающий "сухой контакт" 240 В, 3 А
Индикация измеряемого параметра 4 разряда
Разрешающая способность индикации 0,1 °C или 1 °C
Цвет индикации зелёный или красный
Сигнализация работы реле 2 светодиодных индикатора
Схема подключения датчиков температуры компенсационный провод ХА или ХК
Напряжение питания 220 В, 50 Гц
Потребляемая мощность 5 ВА
Климатическое исполнение: УХЛ 4.2*
    - при температуре окружающего воздуха +5...+50 °C
    - при относительной влажности воздуха до 80 %
    - при атмосферном давлении от 84 до 106,7 кПа
Габаритные размеры по DIN 43700 48×96×120 мм
Масса не более 0,6 кг
Устойчивость к механическим воздействиям N2 по ГОСТ 12997

Примечание:

1)По желанию заказчика возможна поставка преобразователей с другими диапазонами измерения и другими градуировками.
