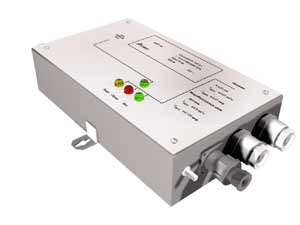

Регулятор
взрывозащищенный УВТР-10А
 Назначение:
Регулирование обогрева в зимнее
время шкафов и помещений с контрольно-измерительными приборами и технологическим
оборудованием во взрывоопасных зонах классов В-1А, В-1Г и т.д.
Технические характеристики:
| Частота питающей
сети |
Промышленная |
| Напряжение, В |
220 |
| Потребляемая мощность, Вт, не
более |
40 |
| Ток нагрузки, А, до |
10 |
| Температурные уставки, °С
(Датчик терморезисторный "А") * |
+5,+10,+15 |
| Температурные уставки, °С
(Датчик термоконтактный "Б") ** |
+85,+110 |
| Отклонение от заданной
температуры, °С, не более |
2 |
| Электрическая прочность, кВ |
1,5 |
| Степень защиты от внешних
воздействий |
IP54 |
| Вероятность безотказной работы,
не менее |
0,97 на 2000 ч |
| Средний срок работы, лет |
10 |
| Характеристика
взрывозащиты |
2ExsicseIICT5 |
| Габаритные размеры, мм |
340х200х65 |
| Габаритные размеры датчиков, мм
: |
|
| -терморезисторный "А" |
50х10х5 |
| -термоконтактный "Б" |
Ø16х20 |
| Масса, кг |
3 |
| Цепи измерения |
искробезопасные |
*-датчик терморезисторный для измерения
температуры обогреваемого тела
**-датчик термоконтактный для защиты нагревателя
от перегрева
(поставляется с ВНУ-2000Б, ВНУ-1600Б).
Принцип регулирования температуры:
Терморегулятор автоматически отключает питание
нагревателя при достижении заданной температуры обогреваемого объекта или
достижения предельной рабочей температуры нагревателя. При остывании нагревателя
до температуры ниже предельной и остывании объекта до температуры ниже заданной,
питание нагревателя восстанавливается. Температура поверхности нагревателей
серии ВНУ контролируется регулятором у ВНУ-2000Б, ВНУ-1600Б.
Условия работы:
Климатическое исполнение УХЛ 2.1., ГОСТ 15150-69,
часть 1 (температура от -50°С до +40°С). Работа во взрывоопасных зонах категорий
В-1А, В-1Г
Разрешительная документация:
- Свидетельство о взрывозащищенности
электрооборудования №2197 Госэнергонадзор РФ.
- Разрешение на изготовление и
применение № РРС 04-6609 Госгортехнадзор РФ.
- Сертификат соответствия ИСЦ ВЭ Донецк
№ Д.02С.2197.
Комплект поставки:
| Регулятор
УВТР-10А |
1 шт. |
| Датчик терморезисторный
поверхностный |
1 шт. |
| Датчик контактный (только для
ВНУ-2000Б или 1600Б) |
1 шт. |
| Паспорт и формуляр, руководство
по эксплуатации и заключение о взрывозащищенности |
1 комплект. |
Пример записи при заказе:
Терморегулятор взрывозащищенный, УВТР
- 10А исполнение 2, 2ExicseIICT5, УХЛ2.1. для ВНУ-2000Б
или:
Терморегулятор взрывозащищенный, УВТР
- 10А исполнение 1, 2ExicseIICT5, УХЛ2.1.
Габариты терморегулятора:

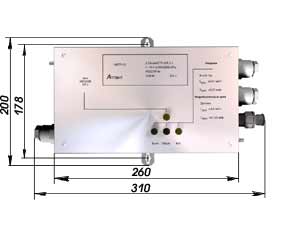

корпус регулятора выпускавшийся до августа 2005 года

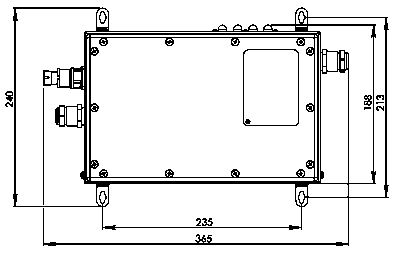

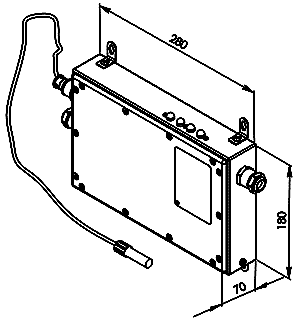

корпус регулятора выпускаемый с августа 2005 года
Схема соединения регулятора УВТР-10А с нагревателем:
Модель УВТР-10А исполнения 2 стыкуется с нагревателями
ВНУ-2000Б и ВНУ-1600Б через разъем. Датчик вмонтирован в нагреватель.
|
