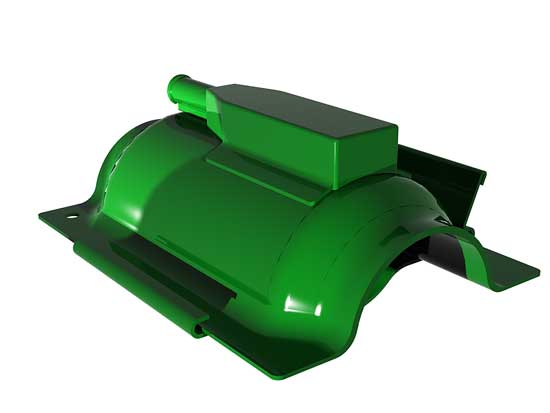

Нагреватель взрывозащищенный ВНУр-75А

Нагреватель взрывозащищенный ВНУр-75АНазначение:

Обогрев в зимнее время уровнемеров типа УБ-ПВ, применяемых в нефтегазовой промышленности. Нагреватель используется во взрывоопасных зонах классов В-1А, В-1Г и т.д.

Технические характеристики:

Установленная мощность, Вт 75
Частота питающей сети, Гц 50
Напряжение, В 220
Сопротивление изоляции, Мом, не менее 20
Электрическая прочность изоляции, КВ, не менее 1,5
Длина соединительного провода, м, 1,0
Рабочее положение горизонтальное
Срок эксплуатации, лет, не менее 7
Средняя наработка на отказ, час 10000
Масса, кг 0,3
Габаритные размеры (без скобы), мм 120х60х90
Максимально допустимая температура, °С 115
Маркировка взрывозащиты 2ExsIIT4

В нагревателе монтируется термовыключатель с температурой срабатывания +85°С или +110°С, по выбору заказчика.

Конструктивные особенности:

Комплектация нагревателя ВНУр прижимной скобой позволяет прикрелять его на патрубок уровнемера. Нагреватель рекомендуется защищать теплоизолированным кожухом.

Условия работы:

Климатическое исполнение УХЛ 2.1., ГОСТ 15150-69, для работы при температурах от -50°С до +40°C. Применяется для обогрева патрубков уровнемеров типа УБ-ПВ.

Разрешительная документация:

Разрешение на применение оборудования № PPC 00-15284. Взрывозащищенный нагреватель ВНУ модификаций А, А1, Б, Б1.

Комплект поставки:

Нагреватель взрывозащищенный ВНУр-75А 1 шт.
Скоба 1 шт.
Паспорт и формуляр, руководство по эксплуатации и заключение о взрывозащищенности 1 комплект.

Пример записи при заказе:

Нагреватель взрывозащищенный унифицированный ВНУ-75А, 220В, 50Гц, УХЛ 2.1. с термовыключателем, 2ExsIIT4.

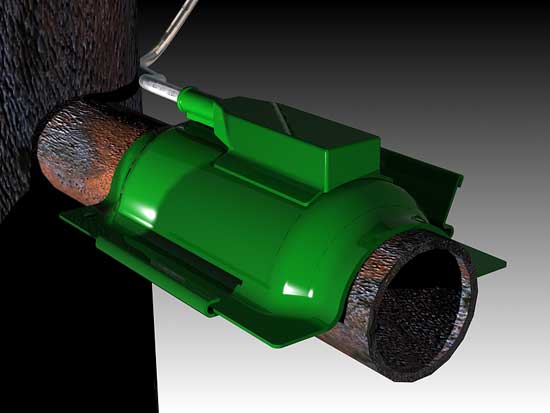

Крепление нагревателя:

ВНУр-75А. Крепление нагревателя c помощью прижимной пластины.

Электрическая схема автономного подключения нагревателя:

  1. ВНУр-75А. Схема подключения.Корпус нагревателя
  2. Активный элемент (нагреватель)
  3. Плавкие вставки
  4. Провода соединительные
  5. Экран
  6. Внешнее заземление
  7. Взрывозащищенная соединительная коробка (не поставляется)
  8. Термовыключатель
