ВНУ-150Б Нагреватель взрывозащищенный / Функциональная аппаратура / Каталог продукции

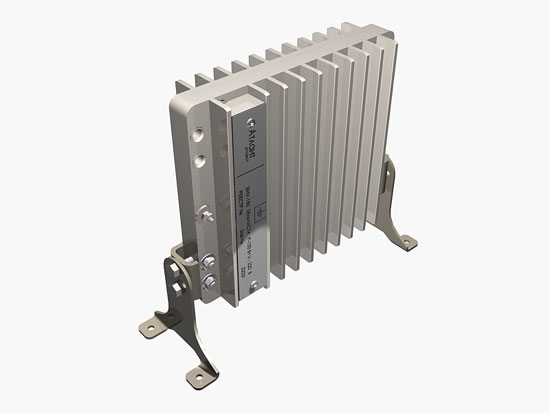

Нагреватель взрывозащищенный ВНУ-150БНагреватель взрывозащищенный ВНУ-150Б

Назначение:

Обогрев в зимнее время шкафов и помещений с контрольно-измерительными приборами и оборудованием во взрывоопасных зонах классов В-1А, В-1Г и т.д.

Технические характеристики:

Установленная мощность, Вт 150
Частота питающей сети, Гц 50
Напряжение, В 220
Сопротивление изоляции, Мом, не менее 20
Электрическая прочность изоляции, КВ, не менее 1,5
Длина соединительного провода, м, 1,8
Рабочее положение вертикальное
Срок эксплуатации, лет, не менее 7
Средняя наработка на отказ, час 10000
Масса, кг 1,5
Габаритные размеры, мм 220х175х70
Габаритные размеры (без элементов крепления), мм 162х140х50
Максимально допустимая температура, °С 115
Маркировка взрывозащиты 2ExsIIT4

В нагревателе монтируется термовыключатель с температурой срабатывания +85°С или +110°С, по выбору заказчика.

Конструктивные особенности:

Комплекты крепления позволяют крепить нагреватель ВНУ, как на горизонтальной, так и на вертикальной плоскости. Установку нагревателей рекомендуется производить так, чтобы ребра радиаторов находились в вертикальном положении и свободная зона над, под, и перед рабочей поверхностью нагревателей соответствовала их мощности и обеспечивала естественный обдув.

Условия работы:

Климатическое исполнение УХЛ 2.1., ГОСТ 15150-69, для работы при температурах от -50°С до +40°C. Преимущественно применяется в малых шкафах КИПиА.

Разрешительная документация:

Разрешение на применение оборудования № PPC 00-15284. Взрывозащищенный нагреватель ВНУ модификаций А, А1, Б, Б1.

Комплект поставки:

Нагреватель взрывозащищенный ВНУ-150Б 1 шт.
Комплект элементов крепления 2 шт.
Паспорт и формуляр, руководство по эксплуатации и заключение о взрывозащищенности 1 комплект.

Пример записи при заказе:

Нагреватель взрывозащищенный унифицированный ВНУ-150Б, 220В, 50Гц, УХЛ 2.1., 2ExsIIT4.

Крепление нагревателя на ножках-кронштейнах:

ВНУ-150Б. Крепление нагревателя на горизонтальной плоскости. ВНУ-150Б. Крепление нагревателя на вертикальной плоскости.

Присоединительные и габаритные размеры:

ВНУ-150Б. Присоединительные и габаритные размеры.

Электрическая схема автономного подключения нагревателя:

ВНУ-150Б. Схема подключения.

  1. Корпус нагревателя
  2. Активный элемент (нагреватель)
  3. Плавкие вставки
  4. Провода соединительные
  5. Экран
  6. Внешнее заземление
  7. Взрывозащищенная соединительная коробка (не поставляется)
  8. Термовыключатель
