Прибор показывающий цифровой Сталь-4
(модернизированный вариант)
 Прибор
показывающий «Сталь 4», в комплекте с погружаемыми
преобразователями (не входящими в комплект поставки),
предназначен для определения параметров жидкого металла,
чугуна (температуры, активности кислорода, массы
элемента раскислителя); прогнозируемых значений
содержания углерода, кремния, алюминия, марганца в
сталеплавильных агрегатах при выплавке различных сталей.
ТУ 311-00226253.054
ОКП 42 1798 Номер Госреестра 16021-97
При совместной
работе с блоком сменным ДСУ-99 для экспресс-анализа
содержания углерода в жидкой стали и чугуне, прибор
позволяет определить температуру ликвидуса, по значению
которой производит расчет массовой доли содержания
углерода в расплаве металлов.
Преимущества модернизированного прибора
-
Улучшенные эксплуатационные
свойства, повышенная надежность.
-
Использование нового
алгоритма расчета массы элемента - раскислителя
для разных марок стали.
-
Усовершенствованный алгоритм
поиска площадок температуры и окисленности.
-
Удобные алгоритмы калибровки
и проверки измерительного тракта.
-
Возможность работы прибора в
расширенном диапазоне питающих напряжений.
-
Возможность программирования
переменных значений нижнего и верхнего пределов
измерения температуры для всех типов термопар.
-
Дополнительный режим
непрерывных измерений.
-
Две параллельные группы
измерения температуры и окисленности (всего 4
канала).
-
Возможность проведения
измерений в разных агрегатах с различными
условиями.
-
Реализация аппаратных
интерфейсов RS232 или RS485 для возможности
работы в составе современных АСУ ТП.
-
Новый единый разъём для
подключения датчиков температуры и окисленности
с увеличенным максимальным сечением подключаемых
проводов.
-
Увеличенная информативность
индикаторных панелей прибора и выносного табло.
-
Звуковая сигнализация
окончания замера (сирена в корпусе внешнего
табло).
Память программ
прибора содержит до 16 программируемых пользователем
блоков памяти, каждый из которых может соответствовать
каким-либо определённым условиям замеров (для разных
типов и марок стали и др.).
|
Подключаемые
погружные преобразователи производства ООО
“Теплоприбор Экспресс Анализ” |
Термопары
кратковременного погружения |
ТПР / ТПП /
ТПР-91-80 |
| Устройства
контроля окисленности и температуры стали / тип
сменного блока |
УКОС Т3 /
ДОС-05 |
|
Блоки сменные
для отбора проб и получения экспресс-информации
о параметрах жидкой стали |
БС-2000Т,
БС-2000ТПУ,БС-2000У,
БС-2000ТП,БС-2000-2ТП,БС-Р-ТП, БС-1000-ТП,
БС-1750ТПУ |
|
Блок сменный
для экспресс-анализа содержания углерода |
ДСУ-99 |
|
Технические характеристики |
|
|
Измеряемые параметры |
Температура и
ЭДС активности кислорода |
|
Тип датчика температуры / НСХ /
диапазон измерения температуры |
ТПП / S, R /
(+300…+1770) °С;
ТПP / B / (+300…+1820) °С
При установке диапазона измерения разница между
верхним и нижним пределами измерения не может
быть установлена менее 400°С и более 800°С.
|
|
Тип датчика активности кислорода
/ диапазон измерения ЭДС |
Датчик
активности кислорода с электродом сравнения на
основе молибдена (ДОС-05)/ (+0…+700)мВ.
Датчик активности кислорода с электродом
сравнения на основе хрома (CELOX)/(– 300…+400)
мВ.
Датчик активности кислорода с электродом
сравнения на основе никеля.(-200...+500) мВ.
|
|
Вычисляемые параметры / диапазон
вычисляемых значений / дискретность вычислений |
Активность
кислорода/от 0,0000 до 0,9999 %/0,0001%.
Содержание углерода (массовая доля) по значению
температуры ликвидуса / от 0,000 до 9,999
%/0,001%. |
|
Режимы работы |
Режим
непрерывных измерений.
Режим определения площадок температуры и ЭДС
датчика окисленности с заданными граничными
условиями. |
|
Группы
входных сигналов |
2 группы измерительных входов по 2 канала для
измерения температуры и ЭДС активности
кислорода, с гальванической развязкой между
группами.
Одновременное измерение температуры (активности
кислорода) разными группами входов в режиме
определения площадок не допускается. |
|
Вывод |
4 выхода |
|
Цифр.
разрешение АЦП/тип АЦП |
16 разрядов /
сигма-дельта АЦП |
|
Подавление
помех частотой 50 Гц по каждому входу |
Не менее 90
дБ |
|
Период
измерения |
20 мс (50
отсчетов в сек.) |
|
Количество
выбираемых профилей настройки прибора
|
16 |
|
Типы сигнализации |
Релейная, звуковая (сирена в выносном табло) |
|
Выходные сигналы |
Сигнал
преобразования 4-20mA. 4 реле аварийно
предупреждающей сигнализации (“сухие” контакты
реле с возможностью переключения переменного
тока до 1 А, напряжением 220 В). Интерфейс ИРПС
для связи с выносным табло. Последовательный
интерфейс RS232(RS485) для связи с ПК. |
|
Питание |
Напряжение
переменного тока (220 ± 44) В. |
|
Потребляемая
мощность |
прибор – не
более 25 ВА.
табло – не более 15 ВА. |
|
Корпус / монтаж |
|
Габариты / вес |

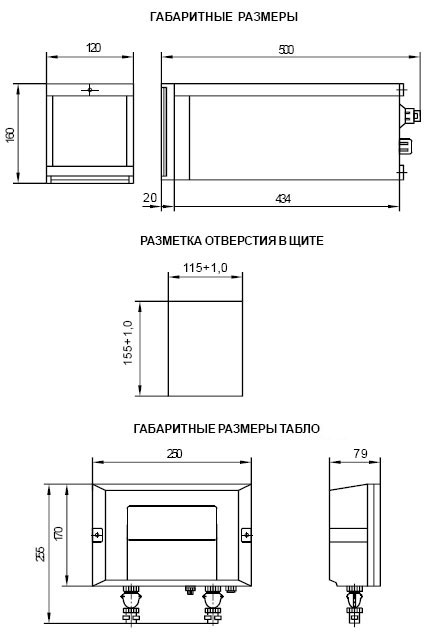

Габаритные
размеры прибора: 120 х 160 х 454 мм. Монтаж на
щит. Металлический корпус, вес около 7 кг. Вид
защиты со стороны подключения цепей: IP30.
Габаритные размеры табло: 250 х 170 х 79 мм.
Монтаж на стену. Литой корпус из алюминия, вес
около 4 кг. Вид защиты – IP40. |
|
Подключение |
Полярно
защищённые винтовые штекерные клеммы с
поперечным сечением проводов до 4 кв.мм. для
подключения входных цепей. Штекерный разъем с
контактами ножевого типа для подключения силовой
цепи, цепей сигнализации и цепей преобразования.
Разъем типа DB9F (RS232) или DB9M (RS485) для
подключения цепи последовательного интерфейса.
|
|
Отображение / управление /
связь с ПК |
|
Отображение на внутреннем и
выносном табло |
Результаты
измерения.
Неисправности цепи первичного преобразователя.
Неисправности цепи связи с табло.
Вводимые параметры в режимах программирования
(только для внутреннего табло прибора). |
|
Управление |
Управление
прибором и его программирование возможно только
с клавиатуры на передней панели прибора |
|
Последовательные интерфейсы |
RS232 (или
RS485) в зависимости от заказа |
|
Скорость обмена по каналу
передачи |
300; 600;
1200; 2400; 4800; 9600; 19200; 38400; 57600 бод. |
|
Настройка и диагностика |
Просмотр
результатов измерения, математическая обработка
результатов, просмотр настроек и диагностика
работы прибора, производится с ПК по
последовательному интерфейсу RS232 (или RS485) с
помощью сервисной программы Steel (1,2 Mb),
входящей в комплект поставки прибора. Программа
функционирует под управлением ОС Windows
95/98/2000/XP. |
Порядок
заказа
Пример:
“Прибор показывающий Сталь 4” RS232 – 1 шт.,
табло – 1шт.
“Прибор показывающий Сталь 4” RS485 – 1 шт., табло –
3шт.
При отсутствии в заказе типа
интерфейса производится заводская предустановка
интерфейса – RS232.
Возможна комплектная поставка
прибора:
- с термоэлектрическими преобразователями ТПР-91,
ТПП-91, ТПР-91-80, соответственно с пакетами ПТПР-91,
ПТПП-91, ПТПР-91-80,
- с устройствами контроля температуры и окисленности
УКОС 2М, УКОС Т3 |
