Пробоотборники для отбора проб из
кристаллизатора и струи металла ПМ-К, ПМ-С, ПМ-СР,
ПМ-СРТ, ПМ-Л
Вакуумные
пробоотборники ПМ-К предназначены для отбора
пробы стали из кристаллизатора МНЛЗ. Струйные
пробоотборники ПМ-С, ПМ-Л применяются для
отбора пробы из струи жидкого металла.
В
пробоотборниках ПМ-К с расплавом контактирует
кварцевая трубка, погружаемая на глубину от 70 до 80 мм.

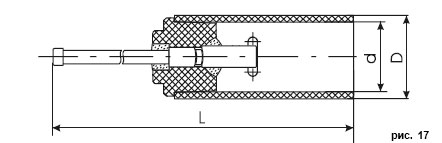

(рис.17) Разряжение в пробнице, необходимое для забора
металла, создается вакуум-насосом, которым могут

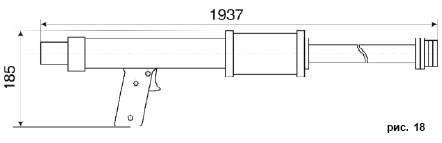

комплектоваться пробники (рис.18)
При взятии проб из
струи пробоотборниками ПМ-С, ПМ-Л
жидкий металл затекает в пробницу под собственным весом,
кварцевая трубка вводится в струю под углом 45°.
|
Температура
расплава, °С |
1500...1750 |
|
Максимальное
время нахождения в расплаве,с |
8 |
|

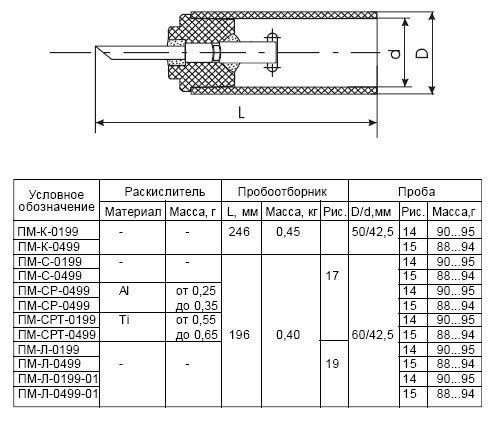

Габаритные
размеры и масса пробоотборников |
см. таблицу |
|
Материал и
масса раскислителя |
см. таблицу |
|
Размеры и
масса отбираемой пробы |
см. таблицу,
рисунки |
 |
