Измерительный прибор DMZ-4

Измерительный прибор DMZ-4Измерительный прибор: DMZ-4 разработан для измерения температуры расплавленного металла, активного растворенного кислорода и прочих компонентов в расплавленной стали с помощью одноразовых погружаемых датчиков.

DMZ-4 имеет цветной 10.4-дюймовый тонкопленочный жидкокристаллический сенсорный экран. Дисплей: график процесса измерения, результаты измерения, список результатов измерения, настройка параметров. Вывод: служебные сигналы, результаты измерения и данные измерения (в реальном времени).

Возможности прибора

  1. Встроенный микрокомпьютер, быстрое и точное измерение.
  2. Отображение процесса измерения на жидкокристаллическом сенсорном экране в режиме реального времени.
  3. Передача результатов измерений на внешние устройства.
  4. Сохранение более 1000 графиков и результатов измерений, обеспечивающее возможность их повторного вывода на экран.
  5. Простота настроек и смены экрана с помощью сенсорной панели.
  6. Для некоторых датчиков возможен одновременный ввод температуры и ЭДС.
  7. Хранение данных измерений с помощью карт АТА, создание резервных копий параметров

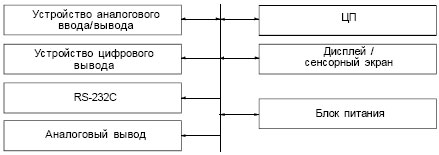

Конфигурация оборудования

Спецификации ввода/вывода
Аналоговый вход (4 входа)

№ входа

Вход

Диапазон измерения

Разрешение

Al 1

Температура (термопара)

ТИП-B: 1100÷1820ºС                    ТИП-R: 1100÷1760ºС                   ТИП-S: 1100÷1760ºС                   (выберите один из диапазонов)

0,1ºС
Al 2

ЭСД (DC мВ)

-500÷+500 мВ (фиксировано)

0,1 мВ
Al 3

Температура (термопара)

ТИП-B: 300÷1820ºС                     ТИП-R: 300÷1760ºС                     ТИП-S: 300÷1760ºС                    (выберите один из диапазонов)

0,1ºС
Al 4 ЭСД (DC мВ)

-1000÷+1000 мВ (фиксировано)

0,1 мВ


Цикл отсчета

0.1 сек.

Точность

+0.1%/ЧМн

Время отклика

в течение 0.15 сек. (90%)

Компенсация холодного спая

Клеммник аналогового ввода, измерение с термометром сопротивления

Тип соединения

Клеммник (М4)

Выход служебных каналов



Вывод

4 выхода

Варианты выхода

по разомкнутому температурному контуру;
по однородности температуры;
по измерению;
по концу погружения;
по концу измерения;
по концу пробоотбора;
измерение по умолчанию
(выбрать один из перечисленныхпараметров)

Тип выхода

Релейный выход

Номинальные значения

30 В DC, 0.1 А

Соединение

Клеммник (М4)

Цифровой выход (результаты измерений)



Вывод

3 выхода

Параметры вывода

 Выбрать один из 6 экранов с результатами измерений

Тип сигнала

4 символа с двоично-десятичным параллельным выводом (4 бита) плюс четность (1 бит) Строб-импульс (1 бит)

Тип выхода

Транзисторный выход (0В общий)

Номинальные значения

24 В DC, 0.1 А

Соединение

Разъем (D-sub 25-контактный)/1 выход

Выход RS232C

Вывод

1 выход

Скорость двоичной передачи

Выбрать между 4800, 9600 и 19200

Информационный бит

Выбрать между 7 и 8

Контрольный разряд четности

Выбрать между нечетным, четным и никаким

Стоповый бит

Выбрать между 1 и 2

Коммуникационные группы

Время и дата измерения, а также все экраны с результатами и модулями (6 групп)

Соединение

Разъем (D-sub 9-контактный)

Аналоговый выход
Вывод

3 выхода

Параметры выхода

Выбрать один из 6 экранов с результатами измерений

Тип вывода Аналоговый сигнал:
от 4 до 20 мА DC (нагрузка не более 550 W), или от 1 до 5 В DC Строб-импульс: релейный (импульсный сигнал), номинальные значения 30 В DC 0.1 А
