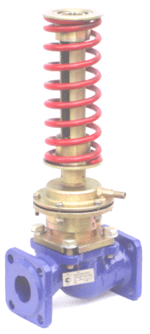

Регулятор перепада давления прямого действия РПДП

Регулятор перепада давления прямого действия РПДПРегуляторы перепада давления предназначены для автоматического поддержания заданного перепада давления на каком-либо гидравлическом сопротивлении, в том числе между подающим и обратным трубопроводами теплоносителя в системах теплоснабжения.

Регулятор представляет собой нормально открытый регулирующий орган, принцип действия которого основан на уравновешивании силы упругой деформации пружины настройки и силы, создаваемой разностью давлений в мембранных камерах привода.

Регуляторы могут быть использованы в качестве регуляторов давления "после себя".

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕГУЛЯТОРОВ.

  • Рабочая среда - вода, пар.

  • Температура рабочей среды - +5…+150oС.

  • Условное давление - 1,6 МПа (16 кгс/см2).

  • Зона пропорциональности - не более 6 % от верхнего предела настройки.

  • Диапазон настройки - 0,04…0,16 МПа (0,4…1,6 кгс/см2);
    0,1…0,4 МПа (1…4 кгс/см2);
    0,3…0,7 МПа (3…7 кгс/см2).

  • Зона нечувствительности - не более 1,6% от верхнего предела настройки.

  • Постоянная времени - не более 16 с.

  • Относительная протечка - не более 0,05% от Kv.

  • Подсоединение к трубопроводу - фланцевое.

Ду 25 50 80 100
Kv, м3 1,6; 2,5; 4; 6,3. 10; 16; 25. 40; 63. 63; 100,125.
Масса, кг. 14 22 38 45
L, мм. 160 230 310 350
H, мм. 490 615 725 770

Материалы основных деталей:

  • Корпус - чугун СЧ20.
  • Остальные корпусные детали - сталь 20.
  • Седло, поршень, мембранная коробка, шток - нержавеющая сталь.
