Термоэлектрические
хромель-алюмелевые, хромель-копелевые ТХА/1-2388,
ТХК/1-2388
НАЗНАЧЕНИЕ
Дли измерения температуры газообразных, жидких,
химически не агрессивных, а также агрессивных сред, не разрушающих
защитную арматуру.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ по ТУ 4211-015-12150638-00
Диапазон измеряемых температур, °С:
– для ТХА/1-2388, защитная арматура из стали 12Х18Н10Т
.............................................от –40 до +800
– для ТХА/1-2388, защитная арматура из стали 15Х25Т,
10Х23Н18, ХН45Ю ................ от –40 до +1000
– для ТХК/1-2388, защитная арматура из стали 12Х18Н10Т
.............................................от –40 до +600

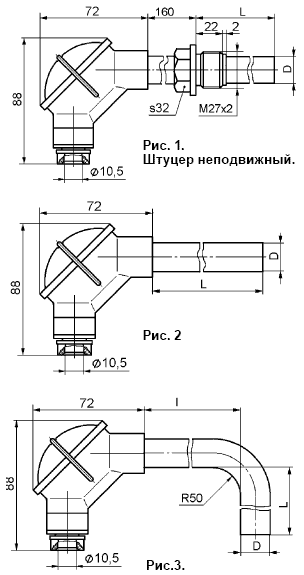

Условное давление измеряемой среды, МПа: – для
исполнения по рис. 1 ........................................ 4,00
– для исполнения по рис. 2, 3
.................................... 0,25
Показатель тепловой инерции, с не более
...............................................................................................180
Диаметр защитной арматуры D, мм: – для арматуры из стали
12Х18Н10Т, 10Х23Н18, ХН45Ю ........ 20
– для арматуры из стали 15Х25Т
................................................. 21
Рабочий спай изолирован.
При заказе и записи в технической документации
необходимо указать:
– тип термопреобразователя (ТХА/1-2388, ТХК/1-2388);
– номер рисунка (1, 2 или 3);
– класс допуска по ГОСТ 6616-94 (1 или 2);
– длину монтажной части защитной арматуры (L = 200, 250,
320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 мм для исполнений по
рисункам 1 и 2; L = 500, 630, 800, 1000, 1250, 1600 мм и l = 400, 500,
630, 800, 1000 1250 мм для исполнений по рисунку 3);
– материал защитной арматуры:
– обозначение технических условий.
Примеры записи при заказе:
1. Термопреобразователь ТХА/1-2388, исполнения по
рисунку 1, класс допуска 2, длиной монтажной части защитной арматуры L =
1000 мм с защитной арматурой из стали 15Х25Т – «ТХА/1-2388 - рис.1 - 2 кл.
L=1000 мм - 15Х25Т ТУ 4211-015-12150638-00»;
2. Термопреобразователь ТХК/1-2388, исполнения по
рисунку 3, класс допуска 1, длинами монтажной части защитной арматуры
L=630 мм, l = 500 мм,с защитной арматурой из стали 12Х18Н10Т – «Термопреобразователь ТХК/1-2388
- рис.3 - 1 кл. L=630 мм, l=500 мм ТУ 4211-015- 12150638-00».
|
