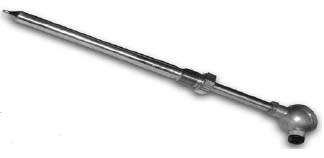

Преобразователь
термоэлектрический хромель-алюмелевый ТХА/1-1387
НАЗНАЧЕНИЕ
Для измерения температуры контактным способом в
газотурбинных и паротурбинных установках на объектах теплоэнергетики
циклически меняющихся и постоянных температур:
– продуктов сгорания жидкого и газообразного топлива до
900 °С в пульсирующем потоке, движущемся со скоростью до 170 м/с с
давлением до 3,0 МПа, скорость изменения температуры измеряемой среды

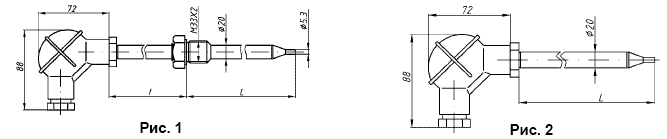

– до 150 °С/мин. (рис. 1, 2, 3). Материал арматуры –
сплав ХН45Ю.
– перегретого пара до 585 °С в потоке со скоростью до 60

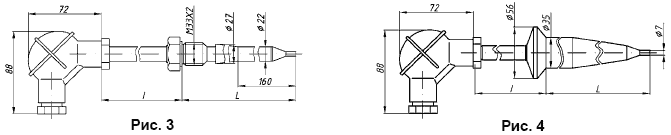

м/с при давлении до 25,5 МПа (рис. 4), материал арматуры – сталь 12Х1МФ.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ по ТУ
4211-020-12150638-94
Диапазон измеряемых температур, °С: – для рис. 1, 2, 3
................................................ от 0 до плюс 900
– для рис. 4
..................................................................................................................................от
0 до плюс 585
Показатель тепловой инерции, с: – рис. 1, 2, 3 (спай не
изолирован) ...................................................... 3
– рис. 4 (спай изолирован)
...............................................................................................................................
15
Количество термоэлементов
............................................................................один
(рис.4), два (рис. 1, 2, 3)
Пример записи при заказе

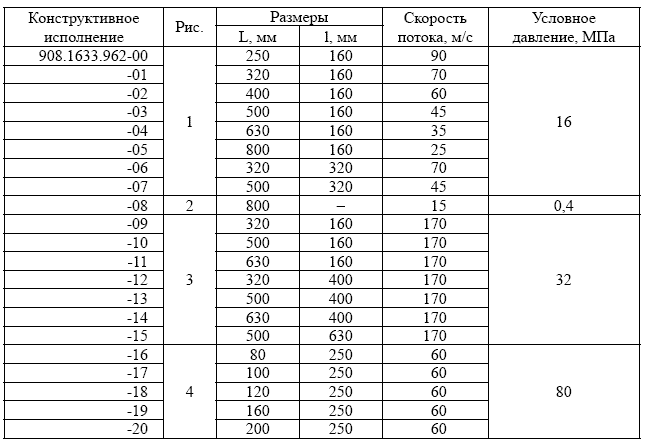

Преобразователь термоэлектрический ТХА/1-1387, рис. 1,
длиной погружной части L=250 мм, материал арматуры – сплав ХН45Ю, два
термоэлемента –
«Преобразователь ТХА/1-1387, 908.1633.962-00 – двойной».
|
