Назначение
Для измерения
температуры котловой и пресной воды, дистиллята,
бидистиллята,
воздуха,
аналита (водный раствор КНСО3),
масла, топлива, пара, конденсата, газа
(азот, гелий),
электролита (водный раствор щелочи), кислорода, углекислого газа с
парами
МЭЭДА (моноэтанолэтилендиамида), водного
раствора карбоната (К2СО3) и бикарбоната
(КНСО3), водорода,
электролизного 15% водного раствора МЭЭДА.
Технические
характеристики по ЮВМА. 400520.001 ТУ:
Диапазон измеряемых температур, от до
°С, вкл ................................................
0...+300
НСХ...................................................................................................................................
50П
Класс допуска..........................................................................................................................
В
Пример записи при
заказе: Преобразователя
ТСП/1-8041 с длиной монтажной части L=100мм,
1=30мм, с НСХ 50П, класса допуска В, со
схемой соединения двухпроводной в общепромышленном
исполнении: «Преобразователь ТСП/1-8041 013-10». То же,
изготовленный под техническим надзором
Российского Морского Регистра Судоходства: «Преобразователь
ТСП/1-8041 МР 013-10».
То же,
изготовленный под техническим надзором
Российского Речного Регистра.
«Преобразователь ТСП/1-8041 РР 013-10».
То же,
изготовленный с приемкой Представителя Заказчика:
«Преобразователь ТСП/1-8041 ВП 013-10».

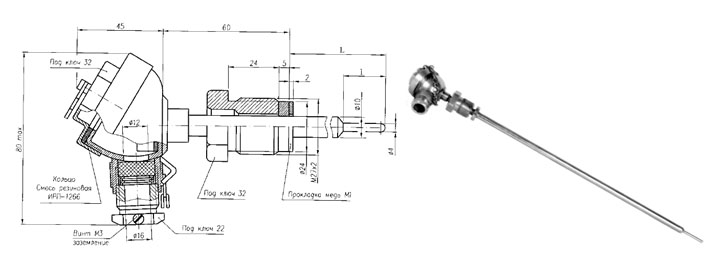

ТСП/1-8041
|
Обозначение |
Размеры,
мм |
Масса,
кг, не более |
НСХ |
Класс допуска |
Диапазон измеряемых
температур, °С |
Условное давление
Ру, МПа |
Схема соединений |
Материал
защитной
арматуры |
|
L |
l |
|
ЮВМА.405211.013-00 |
32 |
20 |
0,4 |
50П |
В |
От
минус 50 до +300 включ. |
10,0 |
2 |
Сталь 12Х18Н10Т |
|
-02 |
40 |
0,4 |
|
-04 |
50 |
30 |
0,4 |
|
-06 |
60 |
0,4 |
|
-08 |
80 |
0,4 |
|
-10 |
100 |
0,4 |
|
-12 |
120 |
0,4 |
|
-14 |
160 |
30 |
0,5 |
|
-16 |
200 |
0,5 |
|
-18 |
250 |
0,5 |
|
-20 |
320 |
0,5 |
|
-22 |
400 |
0,6 |
|
-23 |
500 |
0,6 |
|
-24 |
630 |
0,7 |
3 |
|
-25 |
800 |
0,7 |
|
-26 |
1000 |
0,8 |
