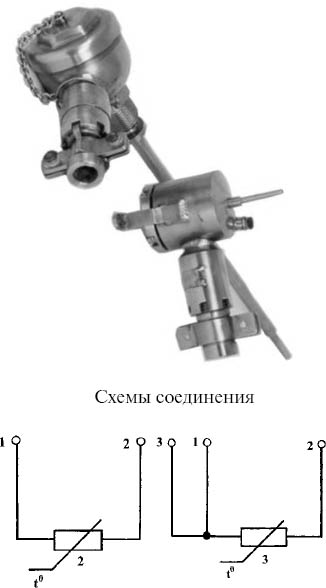

Преобразователи сопротивления платиновые, медные ТСП/1-772, ТСП/1-772-1

     Назначение

     Для измерения температуры во взрывоопасных зонах классов 1 и 2 по ГОСТ Р 51330.9-99, ГОСТ Р 51330.13-99 и классов В-1, В-la, В-16 (по классификации ПУЭ-76, гл.УП-3), в которых по условиям работы могут образовываться взрывоопасные смеси газов и паров с возду­хом категории 11 С групп Т1, Т2, ТЗ, Т4 по классификации ГОСТ 12.1.011-78

Технические характеристики по ЮВМА.400520.005 ТУ:
Диапазон измеряемых температур, от до °С вкл. ......................................................... минус 50...+75

Материал защитной арматуры............................................................. Сталь 08Х18Н10Т, 12Х18Н10Т

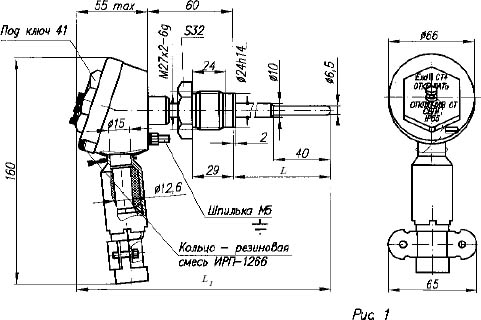

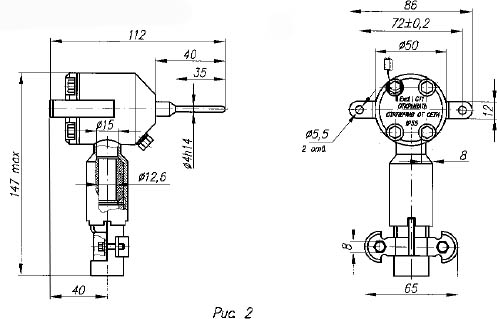

Маркировка взрывозащиты .............................................................. рис.1 1ExdIICT4, рис.2 1ExdIICT1

Пример записи при заказе: Преобразователя сопротивления платинового ТСП/1-772 с НСХ-50П, с длиной монтажной части L=100мм, со схемой соединения трехпроводной в общепромышленном исполнении: «Преобразователь ТСП/1-772 023-08».

То же, изготовленный под техническим надзором Российского Морского Регистра Судоходства: «Преобразователь ТСП/1-772 МР 023-08».

То же, изготовленный под техническим надзором Российского Речного Регистра: «Преобразователь ТСП/1-772 РР 023-08». То же, изготовленный с приемкой Представителя Заказчика: «Преобразователь ТСП/1-772 ВП 023-07».



Преобразователи сопротивления платиновые, медные ТСП/1-772, ТСП/1-772-1

ТСП/1-772, ТСП/1-772-1

Обозначение

Рис.

НСХ

Размеры, мм

L1

L

ЮВМА.405211.023-00

1

гр. 21

195

80

-01

215

100

-02

235

120

-03

275

160

-04

315

200

-05

365

250

-06

435

320

-07

50П

195

80

-08

215

100

-09

235

120

-10

275

160

-11

315

200

-12

365

250

-13

435

320

ЮВМА.405211.024-00

2

гр. 21

_

_

-01

50П
