Термопреобразователи сопротивления для атомных станций ТСП-1388-АС, ТСМ-1388-АС

Технические условия …………………………………….

ТУ 4211-106-12150638-2003

Сертификат Госстандарта РФ об утверждении типа СИ ……...

RU.С.32.001.А № 16940;

Сертификат соответствия, выдан «АНО Атомсертифика» ……

РОСС  RU.0001.01АЭ00.61.10.0074

Лицензии на право конструирования и изготовления Федеральной службы по экологическому, технологическому и атомному надзору РФ …………

ДО-11-101-1076

ДО-12-101-1077

 Назначение: Термопреобразователи сопротивления ТСП-1388-АС, ТСМ-1388-АС предназначены для измерения температуры  малогабаритных подшипников и твердых тел, термоконтроля технологического оборудования машзалов АЭС с реакторами ВВЭР, РБМК и БН. Могут быть использованы (кроме исполнения по рис. 4 ) для термоконтроля технологического оборудования в следующих помещениях зоны свободного режима АЭС: в дизель – генераторной и компрессорной, а также в помещениях щитов управления зон строгого и свободного режима.

Технические характеристики

Термопреобразователи сопротивления ТСП-1388-АС изготавливаются с одним чувствительным элементом (ЧЭ) из платиновой проволоки. Термопреобразователи сопротивления ТСМ-1388-АС изготавливаются с одним ЧЭ из медной проволоки. ЧЭ помещены в защитную арматуру. Электрическая схема соединений – четырехпроводная по ГОСТ 6651-94.

·         НСХ по ГОСТ 6651-94:

                       ТСП-1388-АС рис. 1, 2, 3

                       ТСП-1388-АС рис. 4, 5

                       ТСМ-1388-АС



50П

50П, 100П

50М

·         Диапазон измеряемых температур, ºС:

                      ТСП-1388-АС рис. 1, 5

                      ТСП-1388-АС рис. 2, 3, 4

                       ТСМ-1388-АС



От минус 50 до 150

От минус 50 до 120

От минус 50 до 120

·         Класс допуска по ГОСТ 6651-94:

                       ТСП-1388-АС рис. 1, 5

                       ТСП-1388-АС рис. 2, 3, 4,  ТСМ-1388-АС



В, С

С

·         Класс безопасности по НП-001-97

3НУ

·         Показатель тепловой инерции, с, не более:

                       ТСП(ТСМ)-1388-АС рис. 1

                       ТСП(ТСМ)-1388-АС рис.2, 3, 4, 5



20

15

·         Рабочее давление измеряемой среды Р, МПа

0,3

·         Условия окружающей среды:

                        диапазон температур, ºС

                        абсолютное давление

                        относительная влажность при температуре до 35ºС



От минус 50 до 60

атмосферное

до 98%

·         Защищенность от воды и пыли по ГОСТ 14254-96:

                       ТСП(ТСМ)-1388-АС рис. 1, 2, 3, 5 (с помещенным в

                        герметичный объем свободным концом выводного кабеля)

                       ТСП(ТСМ)-1388-АС рис. 4, вариант 1





IР55

IР00

                       ТСП(ТСМ)-1388-АС рис. 4, вариант 2 (с помещенным в

                        герметичный объем свободным концом выводного кабеля)

·         Категория сейсмостойкости по НП 031-01



IР55

1

·         Материал защитной арматуры: (по ГОСТ 5632-72 и ГОСТ 15527-70)

                       ТСП(ТСМ)-1388-АС рис. 1, 5

                       ТСП(ТСМ)-1388-АС рис. 2, 3

                       ТСП(ТСМ)-1388-АС рис. 4



12Х18Н10Т

12Х18Н10Т и ЛО 62-1

ЛО 62-1

·         Установленный срок службы, лет

10

Термопреобразователи удовлетворяют повышенным требованиям к приборам для АЭС по следующим внешним воздействиям:

·         ударные (ускорение 3g) и вибрационные (ускорение 2g при частоте до 120 Гц) нагрузки;

·         землетрясение 9 баллов по шкале МSК-64 на отметке установки до 70 м;

·         орошение водой при температуре до 90ºС, кроме ТСП(ТСМ)-1388-АС рис. 4;

·         гамма-излучение до 1,38·10-7  Гр/с.

 Термопреобразователи сопротивления для атомных станций ТСП-1388-АС, ТСМ-1388-АС



                                             Рис. 1

Переменные данные:

Для ТСП-1388-АС рис. 1

d =  8 мм

ДляТСМ-1388-АС рис. 1

d = 6 мм; 8 мм

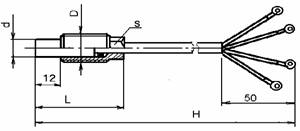

                                       Рис. 2                                                                                                             Рис 3

               Переменные данные, мм:

d

D

s

5

М8х1

5

8

М12х1,5

7



                                                                                                                                                               Рис. 4



                                                            Рис. 5

Схема электрическая внутренних соединений (схема 4 по ГОСТ 6651-94)

Длина монтажной части L, мм и габаритный размер H, мм   (L/H)

Термопреобразователи платиновые (ТСП)

Термопреобразователи медные (ТСМ)

Рис. 1

60/600, 80/620, 100/690, 200/740

80/620, 100/640, 120/660, 160/ 700, 200/740, 250/790, 320/860, 500/1040

Рис. 2

60/630, 80/650, 100/670, 120/690, 160/730, 200/770, 250/820, 320/890

Рис. 3

100/670, 120/690, 160/730, 200/770,250/820, 320/890, 400/970

Рис. 4

28/150, 28/530, 28/660, 28/830, 28/1030, 28/1630;

33/500, 33/1000, 33/1500, 33/2000, 33/5000;

33/3030

20/150, 20/530, 20/660, 20/830, 20/1030, 20/1630

Рис. 5

33/500, 33/1000, 33/1500, 33/2000, 33/3030, 33/5000

 При заказе и записи в технической документации необходимо указать:

- модификацию термопреобразователя (ТСП-1388-АС, ТСМ-1388-АС), номер рисунка;

- НСХ преобразования (50П, 100П, 50М); класс допуска (В, С); диаметр d для рис. 1, диаметры d, D для рис. 4;

- длину монтажной части защитной арматуры L и габаритный размер H;

- материал защитной арматуры (12Х18Н10Т, ЛО 62-1) для рис.2, 3;

- обозначение технических условий.

 Примеры записи при заказе:

Термопреобразователь ТСП-1388-АС, исполнение по рисунку 1, НСХ 50П,  класс допуска В, диаметр монтажной  части 8 мм, длина монтажной части L и габаритный размер Н  200/740:

ТСП-1388-АС рис. 1 – 50П – кл.В – d 8 мм – 200/740 мм – ТУ 4211-106-12150638-2003

Термопреобразователь ТСП-1388-АС, исполнение по рисунку 3, НСХ 50М,  класс допуска С, длина монтажной части L и габаритный размер Н  400/970, материал защитной арматуры латунь ЛО 62-1:

ТСП-1388-АС рис. 3 – 50М – кл.С – 400/970 мм – ЛО 62-1 - ТУ 4211-106-12150638-2003.
