Термопреобразователи сопротивления медные и платиновые ТСМ/1-2288, ТСП/1-2288

НАЗНАЧЕНИЕ

Для измерения температуры жидких и газообразных химически не агрессивных сред, не разруша- ющих защитную арматуру. Термопреобразователи сопротивления имеют разборную конструкцию и состоят из защитной арматуры и термоэлектрической вставки.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измеряемых температур 0С:

– для ТСП ............................................................................................................... от минус 50 до плюс 500

– для ТСМ .............................................................................................................. от минус 50 до плюс 150

Класс допуска по ГОСТ 6651-94 ............................................................................................................ В, С

Номинальная статическая характеристика (НСХ) преобразования

по ГОСТ 6651-94 ........................................................................................................ 50М, 100М, 50П, 100П

Материал защитной арматуры .........................................................................................сталь 12Х18Н10Т

Схема соединений (по заказу 2-х или 3-х проводная) ................................................. четырехпроводная

Количество чувствительных элементов, шт. ............................................................................................. 1

При заказе термопреобразователей и записи в технической документации необхо- димо указать:

– тип термопреобразователя (ТСМ/1-2288, ТСП/1-2288);

– НСХ преобразования по ГОСТ 6651-94 (50П, 100П, 50М, 100М);

– класс допуска;

– длину монтажной части защитной арматуры L, мм (120, 160, 200, 250, 320, 500, 800, 1000);

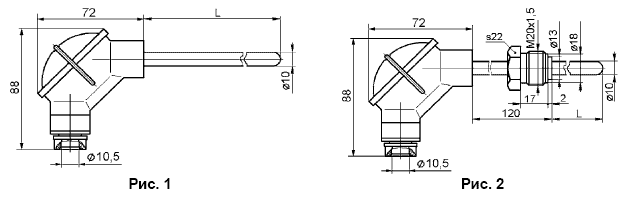

– номер рисунка (1, 2).

Примеры записи при заказе

Термопреобразователь сопротивления медный ТСМ/1-2288, номинальная статическая характеристи- ка 50М, класса допуска В, длина монтажной части L = 200 мм, рис. 2 – «ТСМ/1-2288 50МВ, L=200 мм, рис. 2»; Термовставки для него – «Термовставка для термопреобразователя ТСМ/1-2288 50МВ, L=200 мм, рис. 2».
