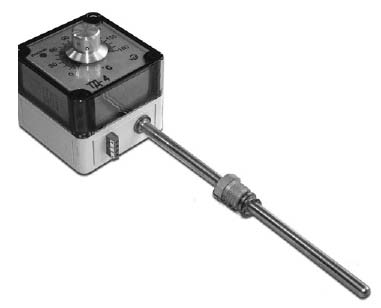

Регуляторы температуры ТД, ТДС, ТД-в, ТДС-в, ТД-д, ТДС-д

Регуляторы температуры ТД, ТДС, ТД-в, ТДС-в, ТД-д, ТДС-д

НАЗНАЧЕНИЕ

Регуляторы ТД и ТДС, выпускаемые по ТУ 4211-022-12150638-2004, предназначены для автоматического двухпозиционного регулирования и сигнализации изменения температуры относительно установленного значения жидких, сыпучих и газообразных сред, не разрушающих защитную арматуру термопреобразователя.

Исполнения регуляторов ТД и ТДС:

– модели ТД, ТДС (установка на объекте – на защитную арматуру термопреобразователя);

– модели ТД-в, ТДС-в (установка на объекте – на защитную арматуру термопреобразователя, для железнодорожных вагонов);

– модели ТД-д, ТДС-д с выносным термопреобразователем ТСМ (ТСП)/1-1088 (настенный прибор).

Область применения регуляторов – различные отрасли промышленности и коммунального хозяйства.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Обозначение регуляторов, пределы регулирования температуры, цена деления шкалы, питание и га- баритные размеры указаны в таблице 1. По требованию заказчика могут быть изготовлены регуляторы с другими пределами регулирования.

Зона возврата – 2 °С (по требованию – от 0,5 до 8 °С или регулируемая).

Показатель тепловой инерции в воде не более 80 с.

Предел основной погрешности срабатывания выходного сигнала не превышает ±0,5 цены деления шкалы.

Характеристика регулирования – двухпозиционная.

Выход регулятора – контакт реле, ток нагрузки не более 6 А, напряжение на нагрузке – не более 250 В, максимальная коммутируемая мощность – не более 500 ВА.

Конструктивное исполнение (по требованию):

К – с клеммной колодкой,

Р – с разъемом типа 2РМ14.

Выходной сигнал:

– моделей с клеммной колодкой – контакты реле на переключение;

– моделей с разъёмом:

Р – контакт реле замкнут при измеренной температуре больше заданной;

З – контакт реле замкнут при измеренной температуре меньше заданной.

Световая индикация состояния температуры объекта относительно заданного значения – светодиодами БОЛЬШЕ и МЕНЬШЕ на передней панели.

Датчик температуры – термопреобразователь сопротивления с НСХ 50М или 50П по ГОСТ6651-94.

Материал защитной арматуры термопреобразователя ...................................................сталь 12Х18Н10Т

Возможная длина защитной арматуры, L, мм ................................................................................ 60...3150

Условное давление защитной арматуры, МПа .......................................................................................... 10

Группы устойчивости к внешним воздействиям по ГОСТ12997-84 ....... B2, N2 (F3 – для ТД-в, ТДС-в)

Защищенность от воздействия пыли и воды корпуса регулятора по ГОСТ 14254-96 .......................IP54

Масса корпуса (без термопреобразователя), кг, не более ................................................. ТД-0,5; ТДС-1,0

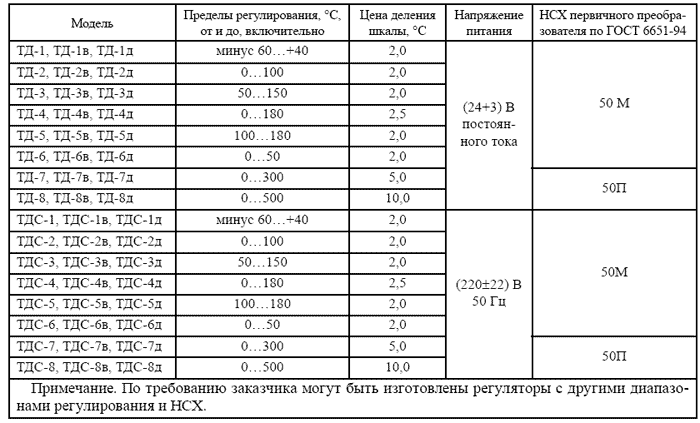

Таблица 1.

Обозначения моделей регуляторов ТД и ТДС, ТД-в, ТДС-в, ТД-д и ТДС-д.





1 – условное обозначение модели регулятора: (ТД или ТДС);

2 – условное обозначение диапазона регулирования температуры (см таблицу 1);

3 – конструктивные особенности:

в – применимы для жд вагонов;

д – выносной датчик, установка регулятора на стене;

4 – состояние контакта реле (только для регуляторов с разъёмом):

з -контакт реле замкнут при измеренной температуре меньше заданной;

р -контакт реле замкнут при измеренной температуре больше заданной;

5 – длина защитной арматуры, мм (для регулятора исполнения

д – длина защитной арматуры термопреобразователя со штуцером ТСМ (ТСП)/1-1088);

6 – способ подключения внешних цепей:

к – клеммная колодка (переключающиеся контакты реле);

р – разъём (контакт реле на замыкание или на размыкание);

7 – зона возврата:

без обозначения – нерегулируемая 2 °С;

симметричная зона возврата 4 °С – нерегулируемая зона возврата, при заказе необходимо ука-

зать конкретное значение (например, 4 °С), симметричная или несимметричная относительно

заданной температуры;

регулируемая зона возврата – в диапазоне от 0,5 до 8,0 °С;

8 – обозначение технических условий.

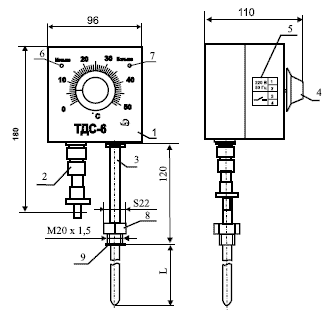

Рис. 1. Габаритные размеры регулятора тем- пературы модели ТДС (ТДC-в) с разъёмом.

1 – корпус прибора

2 – разъем типа 2РМ14

3 – арматура термопреобразователя

4 – задатчик температуры

5 – схема электрическая подключений

6, 7 – светодиоды

8 – подвижный штуцер с резьбой

9 – медная шайба

                                                                                    L – длина арматуры, указывается при заказе

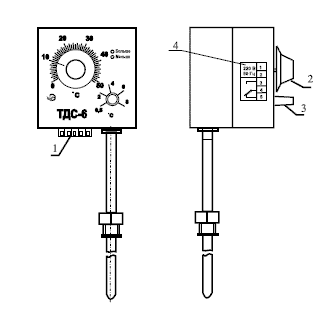

Рис. 2. Внешний вид регулятора модели

ТДС (ТДС-в) с клеммной колодкой и регу-

лируемой зоной возврата.

1 – клеммная колодка

2 – задатчик температуры

3 – ручка задания зоны возврата

4 – схема электрическа подключений

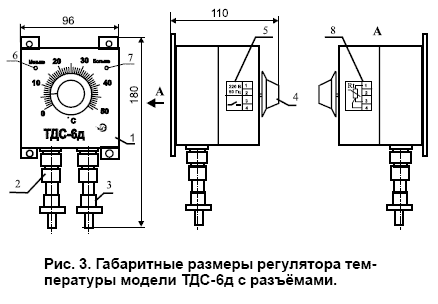

1 – корпус регулятора

2 – разъем типа 2РМ14 (питание+выходной сигнал)

3 – разъём типа 2РМ14 (подключение выносного датчика)

4 – задатчик температуры

5 – схема электрическая подключений разъёма питания и выходного сигнала

6, 7 – светодиоды

8 – схема электрическая подключений разъёма выносного датчика.

Примечание. Выносной термопреобразователь не показан.

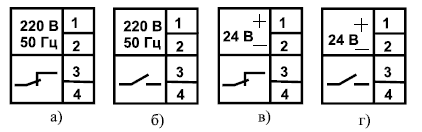

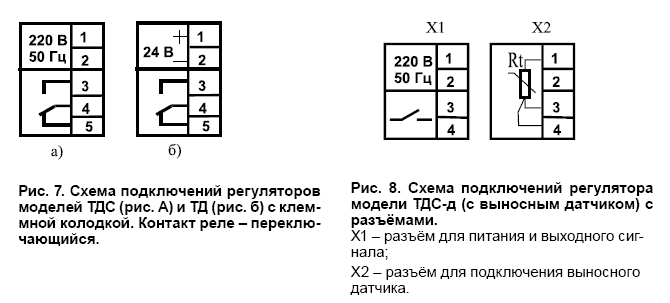

Рис. 6. Схема подключений регуляторов моделей ТДС, ТДС-в (рисунки а, б) и ТД, ТД-в (рисунки в, г) с разъёмом. Контакт реле замкнут при измеренной температуре больше заданной (а, в)) и контакт реле замкнут при измеренной температуре меньше заданной (б, г).





Рис. 9. Схема подключения регулятора ТДС-д (с выносным датчиком) с клеммной колодкой
