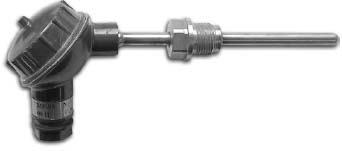

Комплект
термопреобразователей сопротивления для теплосчетчиков
КТСМР-В, КТСПР-В
НАЗНАЧЕНИЕ
Для измерения разности температур теплоноси- теля в
открытых и закрытых системах теплоснаб- жения в составе теплосчетчиков.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ по ТУ 4211-057-12150638-99
Комплект состоит из двух термопреобразователей
сопротивления, подобранных в пару.
Диапазон измеряемых температур каждым
термопреобразователем
сопротивления, 0С
.............................................................................................................................от
0 до +160
Измеряемая разность температур, 0С
.......................................................................................от
+3 до +150
Номинальная статическая характеристика (НСХ): – КТСМР-В
............................................... 100М, 500М
– КТСПР-В
.............................................................................................................................................100П,
500П
Класс допуска
...............................................................................................................................................В
Значения сопротивления термопреобразователей, входящих в
комплект, при температуре 0 0С (R0) отличаются между собой на
величину, не более ………………………………………………….. 0,01%
Номинальное значение W100: – КТСМР-В
...........................................................................................1,4280
– КТСПР-В
..................................................................................................................................................
1,3910
Значение W100 термопреобразователей сопротивления,
входящих в комплект,
отличаются между собой на величину, не более
..............................................................................
0,0003

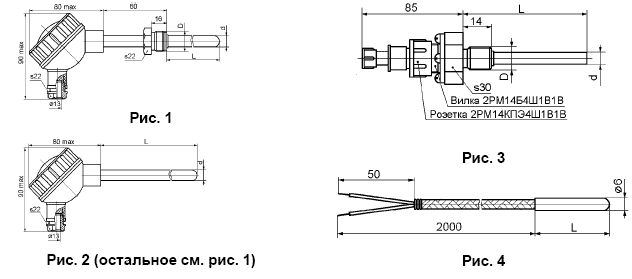

Конструктивное исполнение термопреобразователей
сопротивления, см. рис. .........................1, 2, 3, 4

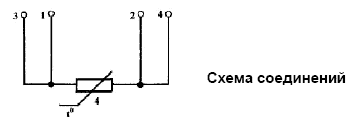

Схема электрического соединения выводных проводников
.................................................4-проводная
Материал защитной арматуры
............................................................................................сталь
12Х18Н10Т
Герметичность к измеряемой среде
........................................................................................герметичные
Защищенность от воды и пыли со стороны выводов по ГОСТ
14254-96: – рис. 1, 2 .........................IP54
– рис. 3, 4
............................................................................................................................................................IP00
Диапазон монтажных длин L, мм
...........................от 40 до 320 (40, 60, 80, 100, 120, 160, 200,
250, 320)
Резьба штуцера D
............................................................................................
М 20х1,5-8g или G1/2, Кл. В
Диаметр защитной арматуры, d, мм
..................................................................................................
6, 8, 10
Пример записи при заказе
Комплект термопреобразователей КТСМР-В с номинальной
статической характеристикой 500М, класса допуска В, длиной монтажной
части 60 мм, исполнение по рис. 1 (резьба М20х1,5, диаметр за- щитной
арматуры 6 мм – «Комплект КТСМР-В-500М-В-60/М20х1,5, d=6 мм ТУ
4211-057-121 50638-99».

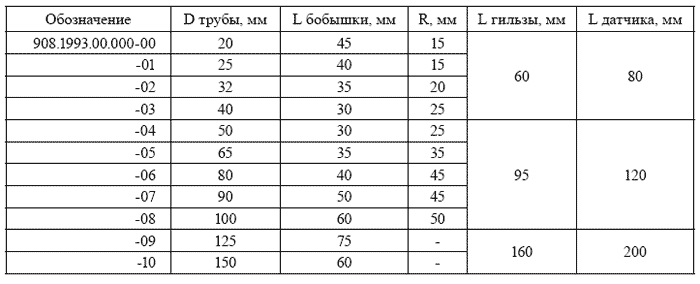

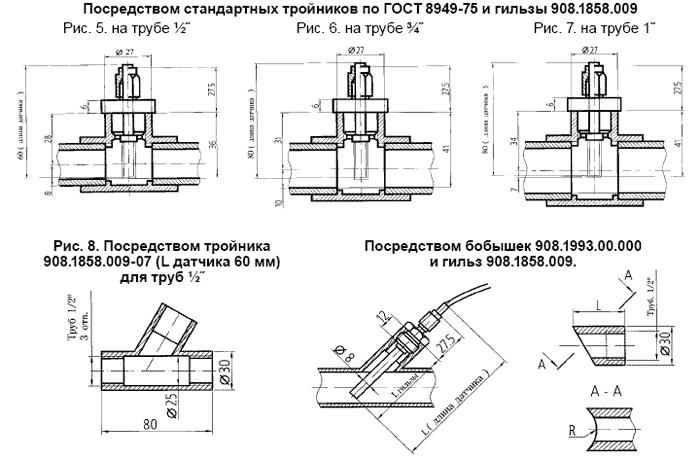

Способы установки датчиков КТСПР-В и КТСМР-В на объекте
|
