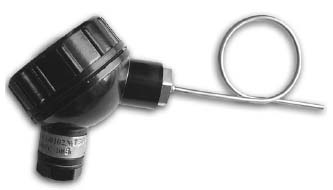

Термопреобразователи кабельные нихросил-нисиловые, хромель-алюмелевые, хромель-копелевые
КТНН/1- 0102, КТХА/1- 0102, КТХК/1- 0102
НАЗНАЧЕНИЕ
Для измерения температуры жидких, газообразных, сыпучих сред, а также
поверхностей на технологическом оборудовании сложной геометрии и в
трудно доступных местах. Рекомендуется для контроля температуры стенок
котлов энергетического оборудования, а также в качестве чувствительных
элементов преобразователей термоэлектрических с защитными чехлами.
Для размещения рабочего спая в требуемой зоне измерения
термопреобразователи по длине допускается изгибать, вплоть до
сворачивания в петлю.
Термопреобразователи выдерживают один цикл изгиба на
угол 1800 вокруг цилиндра диаметром, равным пятикратному диаметру
термопарного кабеля.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ по ТУ
4211-104-12150638-2003
НСХ преобразования по ГОСТ Р 8.585.2001
............................................................НН(N);
ХА(К); ХК(L)
Диапазон измеряемых температур, 0С
КТНН/1-0102
................................................................................................................от
минус 40 до +1200
КТХА/1-0102
...............................................................................................................
от минус 40 до +1000
КТХК/1-0102
.................................................................................................................
от минус 40 до +600
Конструкция рабочего спая
......................................................................
изолирован или не изолирован
Головка термопреобразователя
.........................................................................................................
Г-2(4)Ф
По требованию заказчика термопреобразователи оснащаются
головками Г-2-АЛ, Г1-2-АЛ, ГС, что необходимо дополнительно указать при
заказе.
Класс допуска по ГОСТ 6616-94
...................................................................................................................
2При записи в технической документации или при заказе необходимо
указать:
– тип термопреобразователя (КТНН/1-0102; КТХА/1-0102;
КТХК/1-0102);

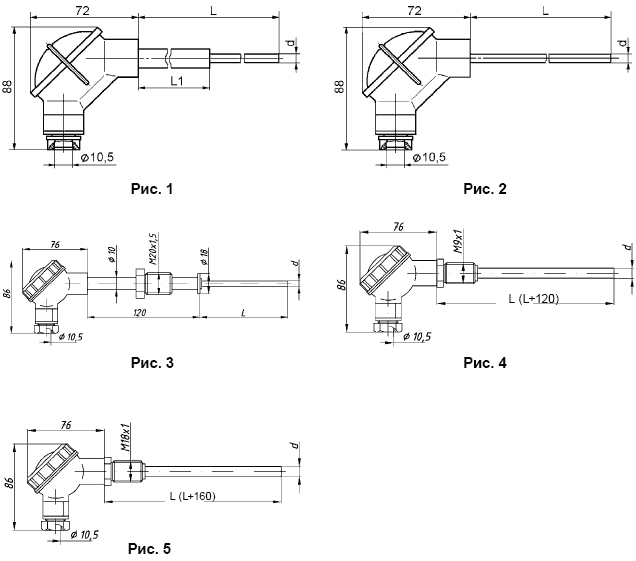

– конструктивное исполнение согласно рисунка;
– материал оболочки (сталь 12Х18Н10Т; сталь 10Х23Н18;
сплав ХН78Т; Inconel 600);
– конструкцию рабочего спая (И – изолирован; Н – не
изолирован);
– наружный диаметр (d) термопарного кабеля – в

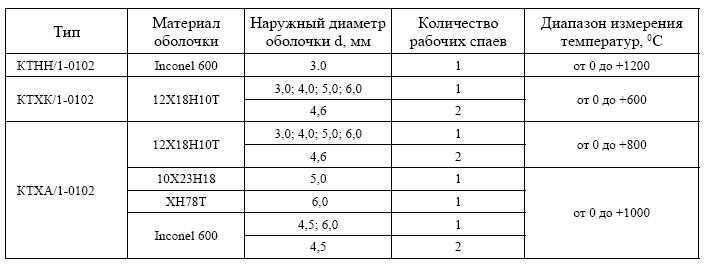

соответствии с таблицей;
– монтажную длину (выбирается из ряда 320, 400, 500,
630, 800, 1000, 1250, 1600, 2000, 2500, 3150, 3550, 4000, 5000, 5600,
6300, 7100, 8000, 9000, 10000, 11200, 12500, 14000, 16000, 18000, 20000
мм).
По заявке потребителя допускается поставка
термопреобразователей с любой промежуточной длиной рабочей части, в том
числе с длиной более 20000 мм;
– марку головки термопреобразователя при необходимости
ее замены;
– обозначение технических условий;
– количество термопреобразователей.
Примеры записи при заказе
1. Термопреобразователь с градуировкой ХА(К)
исполнение по рис. 1 в оболочке из стали 12Х18Н10Т диаметром 3 мм, с
неизолированным рабочим спаем, с длиной монтажной части 2000 мм и
L1=100мм
«КТХА/1-0102-рис.1-12Х18Н10Т-Н-3,0-2000/100 ТУ
4211-104-12150638-2003, 8 шт.»;
2. Термопреобразователь с градуировкой ХА(К)
исполнение по рис. 2 в оболочке из жаростойкого сплава ХН78Т
диаметром 6 мм с изолированным рабочим спаем, с длиной монтажной
части 600 мм –
«КТХА/1-0102-рис.2-ХН78Т-И-6-600 ТУ 4211-104-12150638-2003, 5 шт.»;
3. То же, но с головкой Г-2-АЛ –
«КТХА/1-0102-рис.2-ХН78Т-И-6-600 Г-2-АЛ ТУ 4211-104-12150638-2003, 5
шт.».
|
