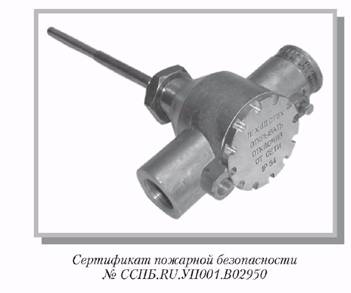

Извещатели пожарные тепловые взрывозащищенные программируемые ИП103-2В/П

Извещатели пожарные тепловые взрывозащищенные программируемые ИП103-2В/П

НАЗНАЧЕНИЕ:

   Для использования в химической, не­фтегазовой и других областях промыш­ленности, а также на морских судах для подачи извещения о пожаре при повыше­нии температуры контролируемой среды выше допустимой.

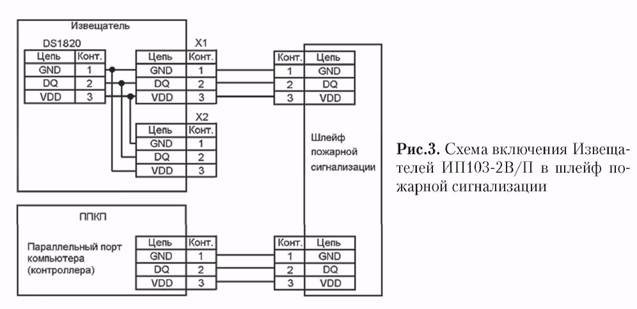

Извещатели ИП 103-2В/П имеют один датчик (микросхему DS 1820 фирмы Dallas Semiconduktor), который выдает код , соответствующий текущей температуре и свой идентификацион­ный номер и может быть сопряжен с цифровыми вторичными устройствами, например, адресной системы пожарной сигнализации АСПС-32-23-0300 (АСПС) ТУ 4371-003-12221545-99.

Головки извещателей могут быть выполнены из алюминиевого сплава или нержавеющей стали. Материал защитного чехла - нержавеющая сталь. Извещатели с головкой из нержа­веющей стали удовлетворяют требованиям «Правил классификации и постройки морских судов» Российского Морского Регистра судоходства и могут выпускаться под техническим надзором Российского Морского Регистра Судоходства. В условном обозначении таких из­вещателей проставляется дополнительный буквенный шифр МР.

Извещатели предназначены для применения во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99, а также во взрывоопасных зонах всех классов согласно «Правил устройства электроустановок» (ПУЭ) гл. 7.3 и другим нормативно-тех­ническим документам, определяющим применяемость электрооборудования во взрывоо­пасных средах.

По возможности эксплуатации в рабочем состоянии в различных климатических зонах Извещатели соответствуют группе исполнения ДЗ по ГОСТ 12997-84 (УХЛ 1.1 по ГОСТ 15150-69) в диапазоне температуры окружающей среды от минус 55°С до 70°С.

По возможности эксплуатации в рабочем состоянии в различной атмосфере по ГОСТ 15150-69 Извещатели имеют следующие исполнения:

- для эксплуатации в атмосфере типа II по ГОСТ 15150-69 (индекс обозначения - А, головка
из алюминиевого сплава;

- для эксплуатации в атмосфере типа II, III и IV по ГОСТ 15150-69 (индекс обозначения

- Н, головка из нержавеющей стали).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПО ТУ 4371-094-12150638-2002:

Класс Извещателя по НПБ 85-2000 (температурный диапазон срабатывания, °С): В (69-85), С (84-100), D (99-115), Е (но в диапазоне от 114 до 120°С).

Извещатель может реализовать функции максимально-дифференциального теплового извещателя класса BR1, CR1, DR1 и ER1 по НПБ 85-2000 (для температуры срабатывания в диапазоне от 70°С до 120°С по заранее установленному, посредством ППКП, пороговому значению температуры срабатывания и пороговому значению скорости роста температуры контролируемой среды).

 Время срабатывания Извещателей всех классов при повышении температуры от услов­но нормальной

Скорость повышения температуры, °С/мин.

Время срабатывания, с



минимальное

максимальное

1

1740

2420

3

580

820

5

348

500

10

174

260

20

87

140

30

58

100

Материал защитной арматуры сталь 12Х18Н10Т Материал головки:

-  для исполнений А (по рис. 1)алюминиевый сплав АК7;

-  для исполнений Н (по рис. 2)сталь 12Х18Н10Т;

Степень защищенности от пыли и воды по ГОСТ 14254-96       IP54; Маркировка взрывозащиты по ГОСТ Р 51330.10-99       1ExibllAT5X;

Извещатели поставляются с кабельными вводами различных исполнений: для присо­единения бронированного кабеля (Б), для открытой прокладки присоединяемого кабеля (К), для трубной прокладки кабеля (Т) с присоединительной резьбой G 3/4, (возможна поставка с присоединительной резьбой G 1/2).

В комплект каждого кабельного ввода входят резиновые уплотнения для диаметра кабе­ля по поясной изоляции 8 - 10, 10 - 12 и 12 - 14 мм.

Максимально допустимая температура контролируемой среды, °С.................. 150 Средний срок службы до списания, лет, не менее...............................................8

При записи в технической документации и при заказе необходимо указать:

-  наименование и тип извещателя;

-  исполнение по рисунку 1 или 2;

-  тип кабельного ввода;

-  дополнительный шифр приемки (МР - для извещателей, выпускаемых под техническим
надзором Российского Морского Регистра Судоходства;

-  обозначение технических условий.
Пример записи:

1)      Извещатель ИП 103-2В/П общепромышленного исполнения, с головкой из алюминие­вого сплава, с вводным устройством для монтажа кабеля в трубе с присоединительной труб­
ной резьбой G3/4: «Извещатель ИП 103-2В/П-А-ТСЗ/4 ТУ 4371-094-12150638-2002».

2)      То же, с головкой из нержавеющей стали, с вводным устройством под монтаж брониро­ванным кабелем, выпущенный под техническим надзором Российского Морского Регистра Судоходства: «Извещатель ИП 103-2В/П-Н-Б МР ТУ 4371-094-12150638-2002».

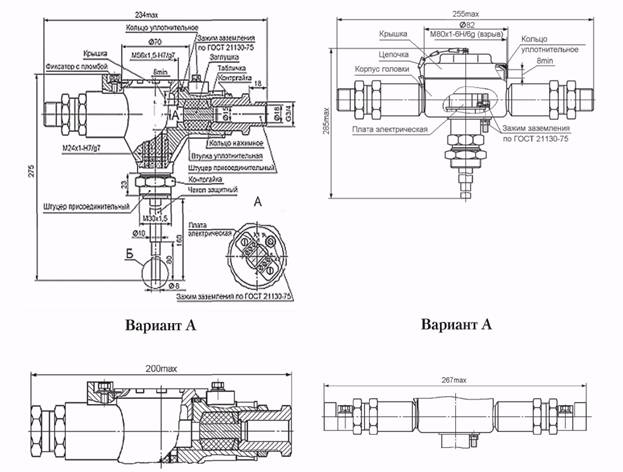

Рис.1. Извещатель ИП103-2В/П с головкой из алюминиевого сплава АК7, кабельные вводы для трубной прокладки кабеля (вари­ант А - для прокладки открытого кабеля)

Рис.2. Извещатель ИП103-2В/П с головкой из стали 12Х18Н10Т, кабельные вводы для трубной прокладки кабеля (вариант А - для прокладки бронированного кабеля)
