Датчики-реле уровня ДРУ-1В

Датчики-реле уровня ДРУ-1В

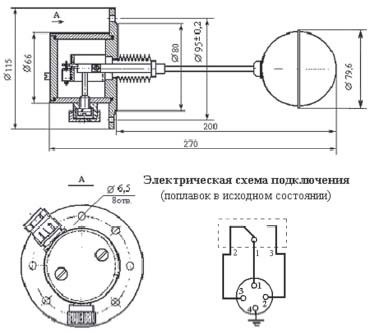

Датчики реле уровня ДРУ-1В предназначены для контроля уровня жидкости (в том числе и ГСМ), плотностью от 0,75 до 1,70 г/см3 с динамической вязкостью не более 2,4 Па·с и не агрессивных к стали марки 12Х18Н10Т. Датчики предназначены для работы в системах регулирования и управления технологическими процессами в качестве сигнализаторов и регуляторов уровня в различных резервуарах. В зависимости от способа монтажа датчик реле контролирует верхний или нижний уровень (см.Рис.1) Конструкция и присоединительные размеры приведены на Рис.2

Основные технические характеристики

Выходной сигнал – релейный (до 4 А при постоянном токе 30 В, до 3 А при переменном токе 250 В 50 Гц)

Максимальная мощность, ВА – 70 для постоянного тока ,300 для переменного

Погрешность срабатывания ±12,5 мм

Температура окружающей среды от минус 60 до 60 °С

Ресурс 5000 час (20 000 циклов срабатывания для стационарных условий)

Масса 1,5 кг

Габаритные размеры Ø 115 х 270 мм

Срок службыне менее 8 лет.

Контролируемая среда

Жидкости, неагрессивные к стали 12XI8H10T и 36НХТЮ (вода с хромпиком, топливо дизельное, масла, фекальные жидкости и т.п.)

Температура от минус 50 до 120 °С

Плотность от 0,75 до 1,7 г/см3

Давление до 0,8 МПа





При работе на замыкание нагрузка подключается через контакты 1 и 2.

При работе на размыкание нагрузка подключается через контакты 1 и 3.



Пример записи при заказе

Датчик-реле уровня ДРУ-1В ТУ 4214-115-12150638-2003
