Дон-17-ДИ, Дон-17-ДВ... Датчики давления / Приборы для измерения давления / Каталог продукции

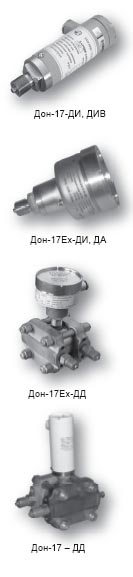

Датчики давления Дон-17-ДИ, Дон-17-ДВ, Дон-17-ДИВ, Дон-17-ДА, Дон-17-ДГ, Дон-17-ДД

Датчики давления Дон-17-ДИ, Дон-17-ДВ, Дон-17-ДИВ, Дон-17-ДА, Дон-17-ДГ, Дон-17-ДД Датчики давления Дон-17 предназначены для работы в системах регулирования и управления технологическими процессами а также на морских и речных судах для измерения и непрерывного преобразования в унифицированный, аналоговый токовый сигнал следующих входных величин:

- избыточного давления (Дон-17-ДИ);

- разряжения (Дон-17-ДВ);

- давления-разряжения (Дон-17-ДИВ);

- абсолютного давления (Дон-17-ДА);

- гидростатического давления (уровня) (Дон-17-ДГ);

- разности давлений (Дон-17-ДД).

Датчики, предназначенные для эксплуатации на кораблях, морских судах, с неограниченным районом плавания и речных судах, удовлетворяют требованиям «Правил классификации и постройки морских судов» Российского Морского Регистра судоходства и «Правил классификации и постройки судов внутреннего плавания» Российского Речного Регистра. В условном обозначении таких датчиков проставляется дополнительный буквенный шифр МР и РР соответственно Датчики Дон-17 полностью заменяют множество исполнений датчиков Метран, МТ, Сапфир, МИДА, ТЖИУ Радон и др.(См. таблицу соответсвия на стр 7). Измеряемая среда- вода, газ, пар и другие однородные среды, не агрессивные к титановым сплавам, кремнию и стали 12Х18Н10Т. Температура измеряемой среды -50…+80оС (см. Таблицу 4). При температуре выше 80оС необходимо использование специальных отборов и соединительных рукавов. Датчики модели Дон-17, Дон-17Ех зарегистрированы в Госреестре средств измерения под №24315-03 (сертификат №14118) на датчики Дон–17–Ех  имеется заключение овзрывозащищенности № 2002.С369 а датчики Дон-17Ех -Вн   заключение о взрывозащищенности № 2004. 3.53. Датчики применяются в системах автоматического контроля, регулирования и управления технологическими процессами и обеспечивают непрерывное преобразование измеряемого параметра в унифицированный токовый сигнал для дистанционной передачи.

Модернизированные датчики, Дон-17М, выпускаются со встроенным циф-

ровым индикатором. По заказу датчики Дон-17М могут изготавливаться с дополнительным выходом для подключения к компьютеру через порт RS232 с предоставлением программного обеспечения, либо с цифровым выходом в соответствии с исходными требованиями заказчика.

датчики давленияВзрывозащищенные датчики Дон-17Ех имеют маркировку по взрывозащите 0ЕхiaIICT5, соответствуют требованиям ГОСТ Р 51330.11-99 и предназначены для установки во взрывоопасных зонах помещений и наружных установок классов В-0, В-1 и В-II, в которыхпо условиям работы могут образовываться взрывоопасные смеси газов и паров с воздухом категории IIС групп Т5 по классификации ГОСТ 12.1.01-76. Взрывозащищенные датчики Дон-17Ех–Вн имеют маркировку по взрывозащите 1ЕхdIICT6, соответствуют требованиям ГОСТ Р 51330.1-9 и предназначены для установки во взрывоопасных зонах помещений и наружных установок классов В-1 и В-II в которых по условиям работы могут образовываться взрывоопасные смеси газов и паров с воздухом категории IIС групп Т6 по классификации ГОСТ 12.1.011-76.

 Датчики выпускаются в двух модификаций: с разъемом (вариант исполнения Р) и с клеммной колодкой (К).

 Высокая надежность и стабильность работы датчиков достигнута применением в электронной схеме комплектующих зарубежного производства, а так же благодаря специальной термотренировке и отбору тензо -преобразователей. Встроенный микропроцессор производит корректировку выходного сигнала при изменении внешних воздействующих факторов.

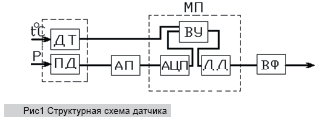

Структурная схема датчика приведена на Рис1.Давление и температура измеряемой среды измеряется первичными преобразователями давления (ПД) и температуры (ДТ) усиливается операционным усилителем аналогового преобразователя (АП), преобразуется в цифровой сигнал в АЦП микропроцессора (МП) и поступает в вычислительное устройство (ВУ), в постоянной памяти которого находятся корректирующие коэффициенты уравнения зависимости выходного сигнала от давления и температуры измеряемой среды с учетом нелинейности первичного преобразователя давления (ПД).

Коэффициенты, индивидуальные для каждого датчика, рассчитываются по специальной программе при настройке. Откорректированный сигнал через делитель диапазонов (ДД) поступает в формирователь выходного сигнала 0-5 или 4-20мА (ВФ).

Делитель диапазонов позволяет перестраивать датчик на три соседних поддиапазона переключением двух джамперов (перемычек).

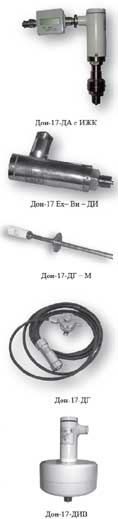

 По требованию потребителя датчик Дон-17 может комплектоваться выносным, цифровым индикаторным устройством ИЖКВ-1В (см 34). Индикаторное устройство подключается к датчику через выходной разъем и отображает текущее значение измеряемой величины в выбранных потребителем единицах измерения (% от диапазона измерения, кгс/см2, Па, кПа, м.вод.ст и.т.д. )

Основные технические характеристики

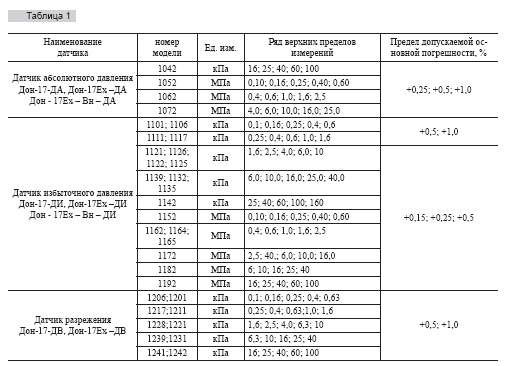

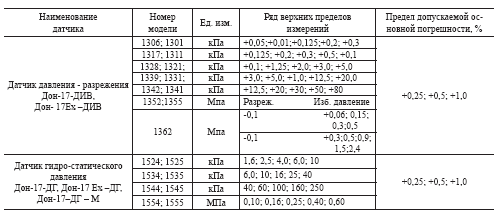

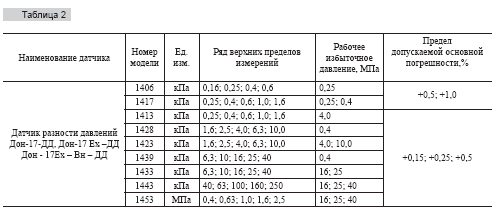

1. Наименование, типы, модели датчиков, пределы измерения и погрешности приведены в таблице 1 и 2.

2. Выходной сигнал 0-5; 4-20; 5-0; 20-4 мА или 0-5; 5-0 В. Характеристика выходного сигнала линейно возрастающая или линейно убывающая.

3. Вариация выходного сигнала не превышает половины абсолютного значения предела основной допускаемой погрешности.

4. Датчики имеют устройства, позволяющие перенастраивать их в процессе эксплуатации не менее чем на три предела измерения ближайших к номинальному по ряду для данной модели.

5. Датчики предназначены для работы при следующих значениях сопротивлений Rн нагрузки (с учетом линии связи):

– при выходном сигнале 4 - 20 мА (20-4 мА) не более 1 кОм;

– при выходном сигнале 0 - 5 мА (5-0 мА) не более 2,5 кОм.

6. Напряжение питания Uпит составляет: Uпит = (20÷30) В для датчиков с выходным сигналом 0-5 мА (5-0 мА) ; (12 + 20Rн) В ÷ Uпит ÷ 36 В для датчиков с выходным сигналом 4 – 20 мА (20-4 мА), где Rн – сопpотивление нагpузки в кОм.

7. Датчики настраиваются в зависимости от исполнения на температуру окружающего воздуха в соответсвии с таблицей 4.

8. Атмосферное давление от 86,0 до 106,7 кПа (исполнение Р1 по ГОСТ 12997-84).

9. Степень защиты от воздействия пыли и воды датчиков Дон -17 и Дон -17Ex IP54 а датчиков Дон -17Ex – Вн IP65 по ГОСТ 14254-96.

10. По устойчивости к механическим воздействиям датчики соответствуют исполнению N2 по ГОСТ 12997-84







11. Датчики устойчивы к воздействию относительной влажности окружающего воздуха до 95% при температуре 40оС и ниже без конденсации влаги.

12. Датчики Дон-17-ДД выдерживают перегрузку со стороны плюсовой и минусовой камер в течение 1 мин. односторонним воздействием давления, равного предельному допускаемому рабочему избыточному давлению. Через 12 часов после окончания перегрузки датчики восстанавливают свои параметры.

13. Датчик имеет корректоры для плавной настройки нуля и диапазона выходного сигнала.

14. Нижний предел измерений датчиков Дон-17-ДИ; Дон-17-ДВ; Дон-17-ДА и Дон-17-ДД равен нулю, для датчиков Дон-17-ДИВ значение измеряемого параметра, равное нулю находится внутри диапазона измерений.

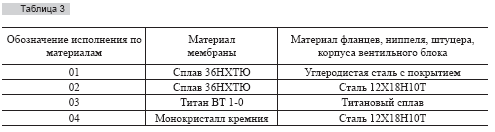

15. Корпус электронного преобразователя датчиков может быть изготовлен из алюминиевого сплава или нержавеющей стали. (для датчиков Дон-17Ех, Дон-17Ех-Вн и датчиков с шифром МР, РР –копуса изготавливаются только из нержавеющей стали). Материалы деталей измерительного блока приведены в таблице 3.

16. В четырехзначном номере модели первая цифра означает номер разработки изделий данного типа предприятия-изготовителя: 1 – тензорезистивные датчики давления, объединенные данной микропроцессорной электрической схемой. Вторая цифра соответствует типу измеряемого давления:

0 – абсолютное давление;                   1 – избыточное давление;

2 – разрежение;                                      3 – давление-разрежение;

4 – разность давления;                         5 – гидростатическое давление.

Третья цифра соответствует верхнему пределу измерений данной модели:

0 – 0,6 кПа;                                                1 - 1,6 кПа;Дон-17: ДИ, ДВ, ДИВ, ДА, ДГ, ДД

2 – 10 кПа;                                                 3 – 40 (60) кПа;

4 – 100 (160; 250) кПа;                           5 – 0,6 МПа;

6 – 2,5 МПа;                                               7 – 16 МПа;

8 – 40 МПа;                                                9 – 60 МПа

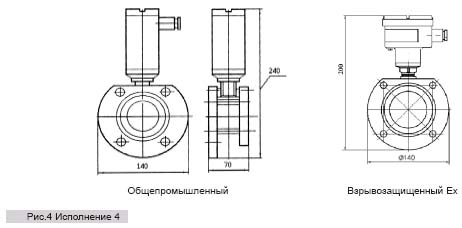

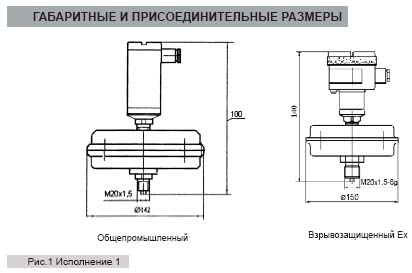

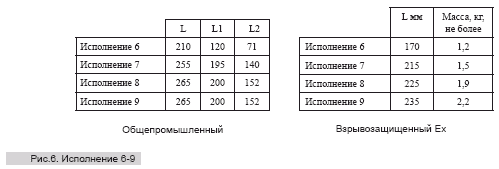

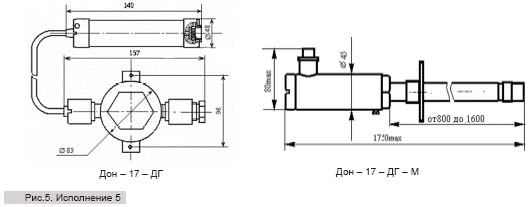

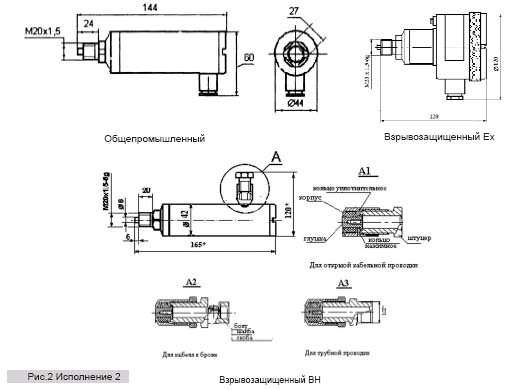

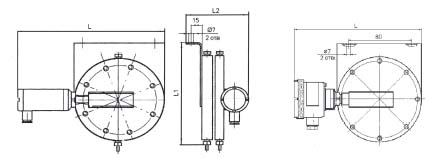

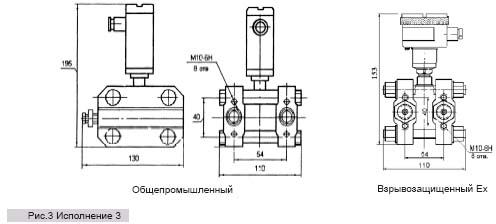

Четвертая цифра соответствует конструктивному исполнению датчика (фланцевое или штуцерное соединение),которое выбирается в соответствии с рисунками габаритных размеров датчиков, приведенных на стр 16, 17, 18.

Материал уплотнительных колец и прокладок – специальные марки резин и медь по ГОСТ 159-71.

Комплект поставки

– датчик;

– паспорт;

– руководство по эксплуатации на партию датчиков, отправляемых в один адрес.

По отдельному заказу датчики могут комплектоваться:

– монтажными частями (в сответствии с таблицей № 5);

– источником питания (см. стр. 42);

– вторичными приборами (см. стр. 36);

– выносным индикатором.

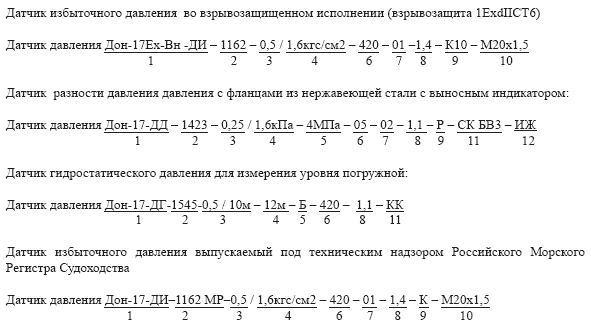

Примеры записи при заказе



1 – наименование и тип датчика;

2 – модель датчика и шифр приемки (МР – для датчиков, выпускаемых под техническим надзором

Российского Морского Регистра Судоходства; РР–для датчиков, выпускаемых под техническим

надзором Российского Речного Регистра).

Примечание: -Для датчиков-реле, выпускаемых с приемкой отдела контроля качества изготовителя,

дополнительный шифр приемки не указывается ;

3 – предел основной допускаемой погрешности;

4 – верхний предел измерений и единицы измерений (для датчиков Дон-17- ДГ- м.вод.ст);

5 – предельно допускаемое рабочее избыточное давление для датчиков Дон-17-ДД, для датчиков

Дон-17- ДГ длина воздухопроницаемого «мокрого кабеля» и его материал (П –поливинилхлорид или небензостойкая резина, Б –бензостойкая резина) ;

6 – код выходного сигнала (05 – 0-5мА; 420 – 4-20мА; 204 – 20-4мА;50 – 5-0 мА; 05В- 0-5В );

7 – код исполнения по материалам измерительного блока по таблице 3;

8 – код климатического исполнения по таблице 4;

9 – Р – разъем типа ОНЦ-РГ-09-4/14-В, К – клеммная колодка, для взрывозащищенных датчиков Вн:

К10 – кабельный ввод; Т10 – трубный ввод; Б10 – ввод под бронешланг;

10 – присоединительный размер (для датчиков Дон-17-ДИ);

11 – код монтажных частей по таблице 5, поставляемых вместе с датчиком.

12 – выносной индикатор

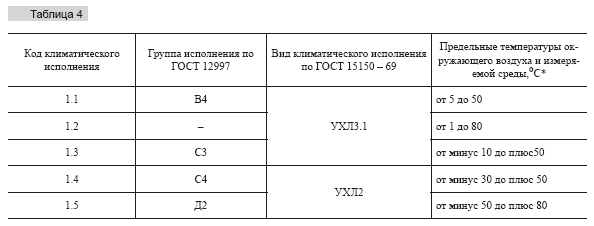

Код климатического исполнения датчиков Дон-17 ДИ, ДВ, ДИВ, ДА, ДГ, ДД

* при температурах измеряемой среды выше или ниже допустимой необходимо использовать специальные отборы давления либо разделительные сосуды.

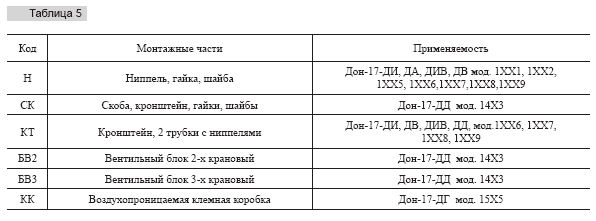

Код монтажных частей датчиков серии Дон-17 ДИ, ДВ, ДИВ, ДА, ДГ, ДД, поставляемых как вместе с датчиком так и возможной отдельной поставкой.
