Манометры, вакуумметры,
мановакуумметры самопишущие МТС-711М1, МТС-712М1,
МТ2С-711М1, МТ2С-712М1,
ВТС-711М1, ВТ2С-712М1
и т.д.
 Предназначены
для измерения и записи на дисковой диаграмме избыточного и вакуумметрического
давления жидких и газообразных неагрессивных сред.
Типы
МТС-711М1 – манометр самопишущий
с приводом диаграммного диска от электродвигателя
МТС-712М1 – манометр самопишущий с приводом диаграммного диска от
часового механизма
МТ2С-711М1 – манометр самопишущий двухзаписной с приводом
диаграммного диска от электродвигателя
МТ2С-712М1 – манометр самопишущий двухзаписной с приводом
диаграммного диска от часового механизма
ВТС-711М1 – вакуумметр самопишущий с приводом диаграммного диска от
электродвигателя
ВТС-712М1 – вакуумметр самопишущий с приводом диаграммного диска от
часового механизма
ВТ2С-711М1 – вакуумметр самопишущий двухзаписной с приводом
диаграммного диска от электродвигателя
ВТ2С-712М1 – вакуумметр самопишущий двухзаписной с приводом
диаграммного диска от часового механизма
МВТС-711М1 – мановакуумметр самопишущий с приводом диаграммного
диска от электродвигателя
МВТС-712М1 – мановакуумметр самопишущий двухзаписной с приводом
диаграммного диска от часового механизма
МВТ2С-711М1 – мановакуумметр самопишущий двухзаписной с приводом
диаграммного диска от электродвигателя
МВТ2С-712М1 – мановакуумметр самопишущий с приводом диаграммного
диска от часового механизма
МТ-711РМ1 – манометр самопишущий с пневматическим изодромным
регулирующим устройством с приводом диаграммного диска от электродвигателя
МТ-712РМ1 – манометр самопишущий с пневматическим регулирующим
устройством с приводом диаграммного диска от часового механизма
ВТ-711РМ1 – вакуумметр самопишущий с пневматическим регулирующим
устройством с приводом диаграммного диска от электродвигателя
ВТ-712РМ1 – вакуумметр самопишущий с пневматическим регулирующим
устройством с приводом диаграммного диска от часового механизма
МВТ-711РМ1 – мановакуумметр самопишущий с пневматическим
регулирующим устройством с приводом диаграммного диска от электродвигателя
МВТ-712РМ1 – мановакуумметр самопишущий с пневматическим
регулирующим устройством с приводом диаграммного диска от часового механизма
Основные
технические характеристики
|
1. Диапазон записи
давления, кгс/см2
МТС-711М1; МТС-712М1; МТ2С-711М1; МТ2С-712М1;
МТ-711РМ1; МТ-712РМ1 |
0…0,6; 0…1; 0…1,6; 0…2,5; 0…4; 0…6; 0…10; 0…16; 0…25; 0…40; 0…60;
0…100; 0…160; 0…250;
0…400; 0…600
|
|
ВТС-711М1;
ВТС-712М1; ВТ2С-711М1; ВТ2С-712М1;
ВТ-711РМ1; ВТ-712РМ1 |
–0,6…0; –1…0 |
|
МВТС-711М1;
МВТС-712М1; МВТ2С-711М1;
МВТ2С-712М1; МВТ-711РМ1; МВТ-712РМ1 |
–1…0…0,6; –1…0…1,5;
–1…0…3; –1…0…5;
–1…0…9; –1…0…15;
–1…0…24 |
|
2. Классы точности |
1 |
|
3. Время одного
оборота диаграммы, ч |
24 |
|
4. Питание:
МТС-711М1; МТ2С-711М1; ВТС-711М1; ВТ2С-711М1;
МВТС-711М1; МВТ2С-711М1; МТ-711РМ1; ВТ-711РМ1;
МВТ-711РМ1 от сети переменного тока
напряжение, В |
220
|
|
частота, Гц |
50±1; 60±1 |
|
5. Давление воздуха
для питания пневматической части,
кгс/см2 |
1,4±0,14 |
|
6. Диапазон
изменения пневматического сигнала, кгс/см2 |
0,2…1 |
|
7. Длина линии связи
для передачи пневматического
сигнала, м, не более |
300 |
|
8. Предельные
значения диапазона настройки
регулирующего устройства, % |
5…250 |
|
9. Время изодрома, с |
3…6·103 |
|
10. Температура
окружающей среды, °С |
–10…+60 |
|
11. Изготавливаются
по |
ТУ
311-0225626.111-91 |
|
12. Габаритные
размеры, мм |
280х340х125 |
|
13. Масса, кг, не
более |
9 |
|
14. Код ОКП |
42 1213 |
Оформление заказа
|
При заказе необходимо
указать:
- Тип прибора
- Класс точности
- Диапазон записи
- Номер ТУ
|
Пример заказа:
Манометр МТС-712М1, класс точности 1 с диапазоном записи от 0…16
кгс/см2:
“Манометр МТС-712М1-1-0-16 кгс/см2
ТУ 311-0225626.111-91”,
Манометр МТ-711РМ1 с диапазоном записи от 0…16 кгс/см2,
класс точности манометрической части 1 и регулирующего устройства – 1,5:
“Манометр МТ-711РМ1-0-16 кгс/см2-1-1,5
ТУ 311-0225626.111-91”. |

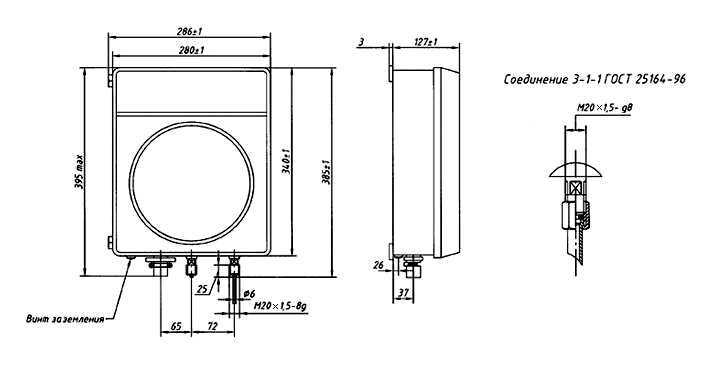

Габаритные и присоединительные размеры
|
