Манометры с мембранной коробкой КМ, КВ, КМВ исполнение 1

Манометры с мембранной коробкой КМ, КВ, КМВ исполнение 1Стандартное исполнение, радиальное присоединение

Область применения
Для сухих, газообразных сред, не агрессивных к медным сплавам

Диаметр
63, 100 мм

Класс точности
2,5

Предел измерений
-60 ... 100 кРа, или другие эквивалентные единицы

Рабочие диапазоны
Постоянная нагрузка: 100 % шкалы.
Переменная нагрузка: 90 % шкалы.

Рабочая температура
Окружающая среда:  -30…+60 0C.
Измеряемая среда: max +100 0C.

Измерительный элемент, стрелочный механизм
Медный сплав

Корпус
  • Сталь черного цвета
  • Алюминий

Кольцо
Сталь, алюминий для  Д=100 мм байонетное кольцо

Циферблат
Алюминий, белый, шкала черного цвета

Стрелка
Алюминий, черного цвета

Стекло
Инструментальное стекло для Д=100 мм
Акриловое стекло для Д=63 мм

Присоединение
63 мм:    G1/4” , М12х1.5
100 мм:  G1/2” , М20х1.5

Опции
  • Другие присоединительные резьбы
  • Специальные шкалы (двойные и т.д.)

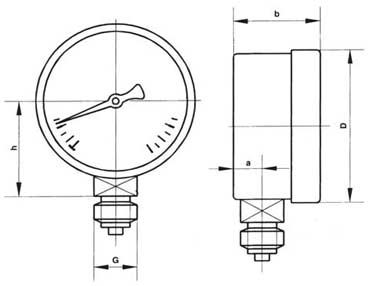

Номинальный размер

D

a

b

h

G

63

67

11

45

40

G1/4 или М12х1.5

100

111

15

54

63

G1/2 или М20х1.5

Вы можете заказать приборы типа КМ (КВ; КМВ) исполнение 1,
 используя следующую карту заказа:

Х

Х

Х

Р

(Х)

Х

2,5

Пример: КМ-11Р(0-4КРа)М12х1,5.2,5

1

2

3



4

5





1

Тип: «КМ» – манометр; «КВ» – вакуумметр; «КМВ» – мановакуумметр.

2

Диаметр корпуса: «1»–63 мм; «2»–100 мм.

3

Материал корпуса: «1» – сталь; «2» – алюминий.

4

Пределы измерений

5

Резьба присоединения: «G1/4»; «G1/2»; «М12х1.5»; «М20х1.5»;
